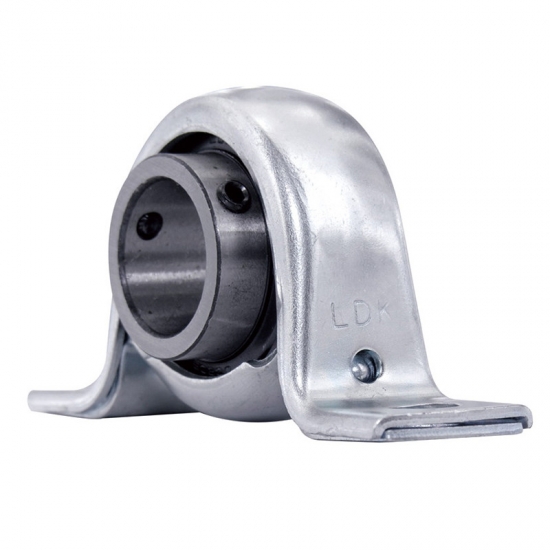

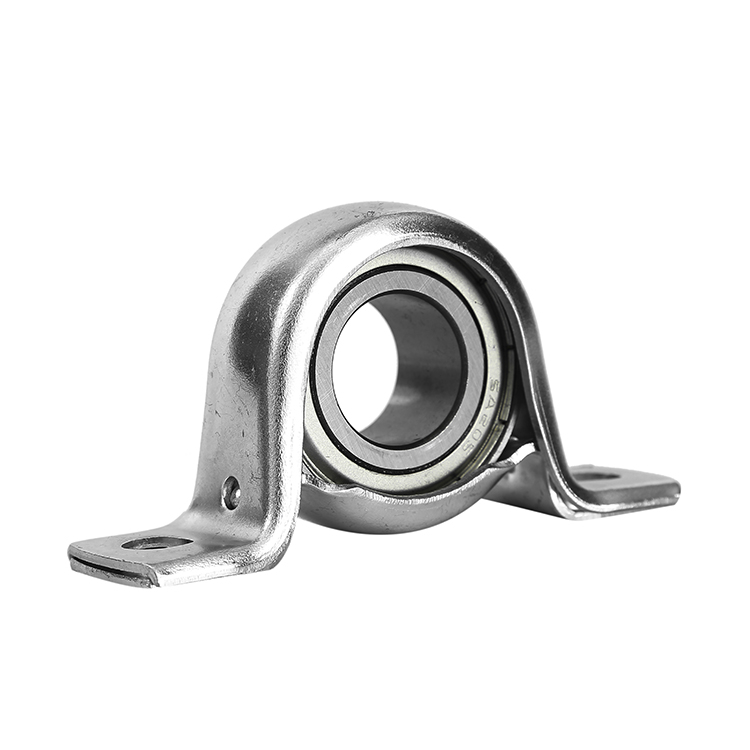

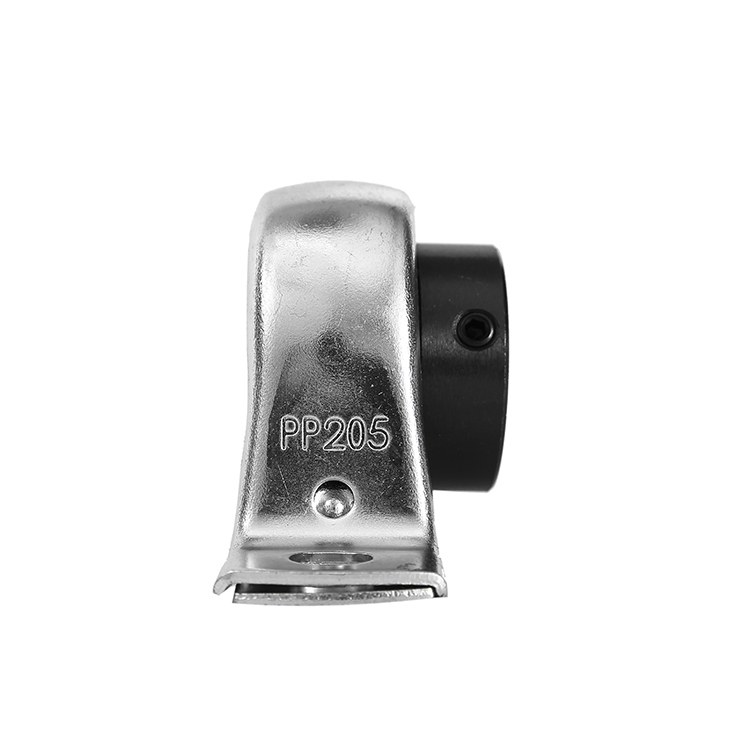

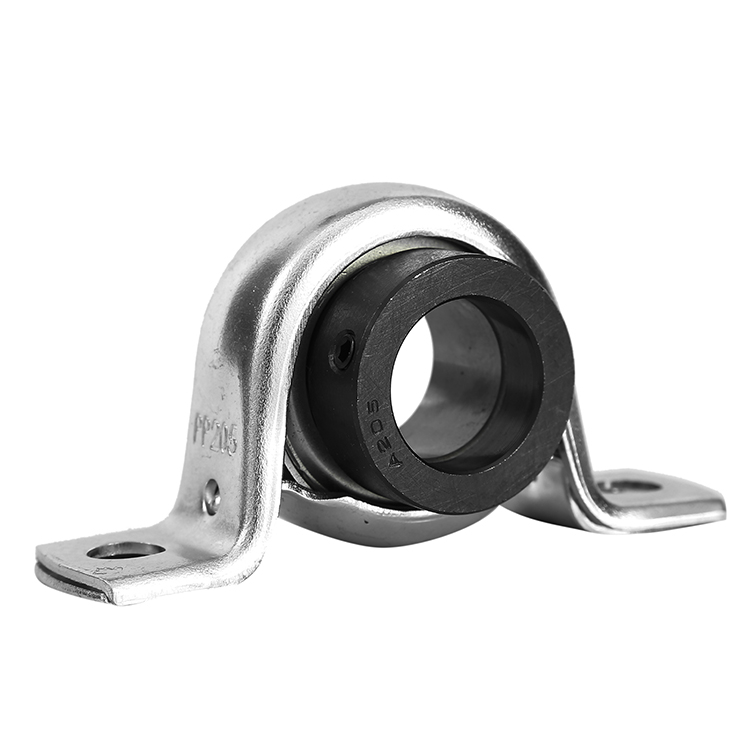

SBPP2 SAPP2 冲压座带座轴承立式座

* 轴承座: 钢板冲压而成的立式座, 2个螺栓孔，通常一套包含两片
* LDK品牌 (打字可定制)
* 型号：PP201~PP209
* 通常搭配窄内圈轴承：SB2轴承(顶丝锁紧)或SA2轴承(偏心套锁紧)
* 可按需定制高温/低温油脂，或者固体自润滑者油脂
* 整套产品可按需定制不锈钢材质
联系我们 PDF 下载
结构图 SBPP2 SAPP2
带座轴承 杆端和向心关节轴承
Products

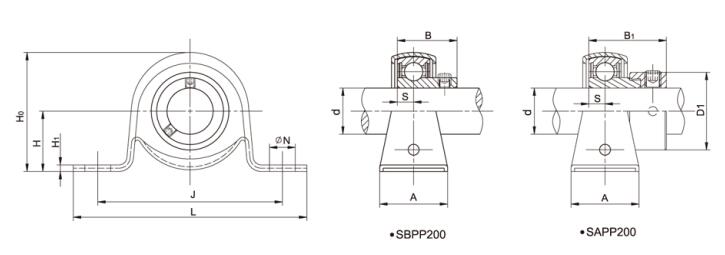

SBPP2 SAPP2 冲压座带座轴承立式座结构图

20161118220728_52170

Products

SBPP2 冲压座带座轴承立式座参数


产品型号

轴径

d

尺寸(mm)螺栓尺寸 (mm)重量 (kg)
(in)(mm)LJHH1 HoNABS
SBPP201
1286 68 22.2 2.4 43.4 9.5 25 22 6 M8 0.15
SBPP201-8 1/2
86 68 22.2 2.4 43.4 9.5 25 22 6 M8 0.15
SBPP202
1586 68 22.2 2.4 43.4 9.5 25 22 6 M8 0.15
SBPP202-10 5/8
86 68 22.2 2.4 43.4 9.5 25 22 6 M8 0.15
SBPP203
1786 68 22.2 2.4 43.4 9.5 25 22 6 M8 0.15
SBPP203-1111/16
86 68 22.2 2.4 43.4 9.5 25 22 6 M8 0.15
SBPP204
20 98 76 25.4 3 50.4 9.5 3025 7 M8 0.22
SBPP204-123/4
98 76 25.4 3 50.4 9.5 3025 7 M8 0.22
SBPP205
25 108 86 28.6 4 56.5 11.5 32 27 7.5 M10 0.31
SBPP205-14 7/8
108 86 28.6 4 56.5 11.5 32 27 7.5 M10 0.31
SBPP205-15 15/16
108 86 28.6 4 56.5 11.5 32 27 7.5 M10 0.31
SBPP205-161
108 86 28.6 4 56.5 11.5 32 27 7.5 M10 0.31
SBPP206
30 117 95 33.3 4 66.3 11.5 38 30 8 M10 0.43
SBPP206-18 1-1/8
117 95 33.3 4 66.3 11.5 38 30 8 M10 0.43
SBPP206-19 1-3/16
117 95 33.3 4 66.3 11.5 38 30 8 M10 0.43
SBPP206-2011/4
117 95 33.3 4 66.3 11.5 38 30 8 M10 0.43
SBPP207
35 130 106 39.7 5 78.2 11.5 43 32 8.5 M10 0.63
SBPP207-20 1-1/4
130 106 39.7 5 78.2 11.5 43 32 8.5 M10 0.63
SBPP207-21 1-5/16
130 106 39.7 5 78.2 11.5 43 32 8.5 M10 0.63
SBPP207-22 1-3/8
130 106 39.7 5 78.2 11.5 43 32 8.5 M10 0.63
SBPP207-231-7/16
130 106 39.7 5 78.2 11.5 43 32 8.5 M10 0.63
SBPP208
40 148 120 43.7 5 85.8 12 43.534 9 M10 0.9
SBPP208-24 1-1/2
148 120 43.7 5 85.8 12 43.534 9 M10 0.9
SBPP208-251-9/16
148 120 43.7 5 85.8 12 43.534 9 M10 0.9
SBPP209
45 156 128 46.8 6 92.3 13 45.736 9.5 M10 1.20
SBPP209-26 1-5/8
156 128 46.8 6 92.3 13 45.736 9.5 M10 1.20
SBPP209-27 1-11/16
156 128 46.8 6 92.3 13 45.736 9.5 M10 1.20
SBPP209-281-3/4
156 128 46.8 6 92.3 13 45.736 9.5 M10 1.20

说明：

可以选配其他锁紧方式的轴承；

接受非标冲压座的定制；

如果需要可提供不锈钢冲压座


Products

SAPP2 冲压座带座轴承立式座参数

产品型号

轴径

d

尺寸(mm)螺栓尺寸重量
(in)(mm)LJHH1 HoNA d1 B1 S(mm)(in)(kg)
SAPP201
1286 68 22.2 2.4 43.4 9.5 25 28.6 28.66 M6 1/4 0.26
SAPP201-8 1/2
86 68 22.2 2.4 43.4 9.5 25 28.6 28.66 M6 1/4 0.26
SAPP202
1586 68 22.2 2.4 43.4 9.5 25 28.6 28.66 M6 1/4 0.26
SAPP202-10 5/8
86 68 22.2 2.4 43.4 9.5 25 28.6 28.66 M6 1/4 0.26
SAPP203
1786 68 22.2 2.4 43.4 9.5 25 28.6 28.66 M6 1/4 0.26
SAPP203-1111/16
86 68 22.2 2.4 43.4 9.5 25 28.6 28.66 M6 1/4 0.26
SAPP204
20 98 76 25.4 3 50.4 9.5 3033.3 317 M8 5/16 0.31
SAPP204-123/4
98 76 25.4 3 50.4 9.5 3033.3 317 M8 5/16 0.31
SAPP205
25 108 86 28.6 4 56.5 11.5 32 38.1 31.57.5 M10 5/16 0.38
SAPP205-14 7/8
108 86 28.6 4 56.5 11.5 32 38.1 31.57.5 M10 5/16 0.38
SAPP205-15 15/16
108 86 28.6 4 56.5 11.5 32 38.1 31.57.5 M10 5/16 0.38
SAPP205-161
108 86 28.6 4 56.5 11.5 32 38.1 31.57.5 M10 5/16 0.38
SAPP206
30 117 95 33.3 4 66.3 11.5 38 44.5 35.78 M10 3/8 0.56
SAPP206-18 1-1/8
117 95 33.3 4 66.3 11.5 38 44.5 35.78 M10 3/8 0.56
SAPP206-19 1-3/16
117 95 33.3 4 66.3 11.5 38 44.5 35.78 M10 3/8 0.56
SAPP206-2011/4
117 95 33.3 4 66.3 11.5 38 44.5 35.78 M10 3/8 0.56
SAPP207
35 130 106 39.7 5 78.2 11.5 43 55.6 38.98.5 M10 3/8 0.8
SAPP207-20 1-1/4
130 106 39.7 5 78.2 11.5 43 55.6 38.98.5 M10 3/8 0.8
SAPP207-21 1-5/16
130 106 39.7 5 78.2 11.5 43 55.6 38.98.5 M10 3/8 0.8
SAPP207-22 1-3/8
130 106 39.7 5 78.2 11.5 43 55.6 38.98.5 M10 3/8 0.8
SAPP207-231-7/16
130 106 39.7 5 78.2 11.5 43 55.6 38.98.5 M10 3/8 0.8
SAPP208
40 148 120 43.7 5 85.8 12 43.560.3 43.79 M10 1/2 1.07
SAPP208-24 1-1/2
148 120 43.7 5 85.8 12 43.560.3 43.79 M10 1/2 1.07
SAPP208-251-9/16
148 120 43.7 5 85.8 12 43.560.3 43.79 M10 1/2 1.07
SAPP209
45 156 128 46.8 6 92.3 13 45.763.5 43.79.5 M10 1/2 1.24
SAPP209-26 1-5/8
156 128 46.8 6 92.3 13 45.763.5 43.79.5 M10 1/2 1.24
SAPP209-27 1-11/16
156 128 46.8 6 92.3 13 45.763.5 43.79.5 M10 1/2 1.24
SAPP209-281-3/4
156 128 46.8 6 92.3 13 45.763.5 43.79.5 M10 1/2 1.24

说明：

可以选配其他锁紧方式的轴承；

接受非标冲压座的定制；

如果需要可提供不锈钢冲压座
