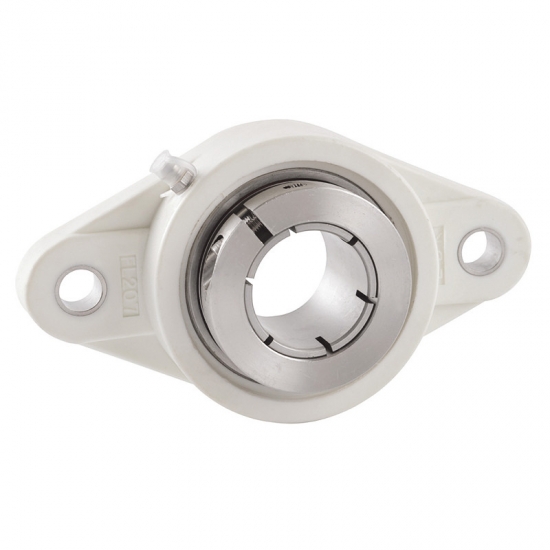

TP-SUEFL2 塑料座带座轴承菱形座耐腐蚀

* 轴承座: 塑料菱形座，2个螺栓孔,实心底，LDK品牌
* 轴承座材质: PBT塑料，实心底
* 座子有三个颜色可选：白色，绿色，黑色（如需其他颜色可定制）
* 油嘴: SUS304不锈钢
* 轴承：SUS440不锈钢材质，同心套锁紧，配硅橡胶密封圈
（可选配轴承钢材质，或其他锁紧方式的轴承）
* 轴承添加食品级油脂 (也可按需定制高温/低温油脂，或者固体自润滑者油脂）
* 轴承座可在产品的一边配塑料端盖 (OC=通盖/CC=闭盖)
* 产品工作的环境温度： -35℃~102℃
* 产品符合美国食品药品监督管理局联邦法规第21条（食品和药品）
* 该系列可添加抗菌纳米材料
联系我们 PDF 下载
带座轴承 杆端和向心关节轴承
Products

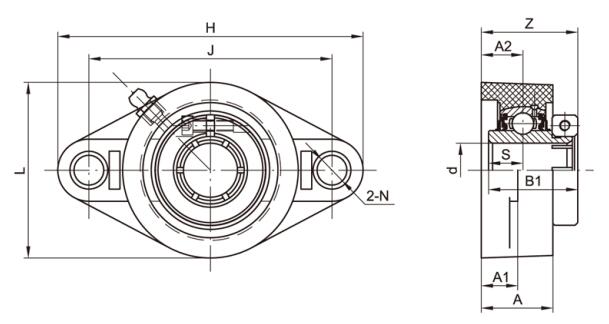

TP-SUEFL2 塑料座带座轴承菱形座耐腐蚀结构图

20161113214944_62954

Products

TP-SUEFL2 塑料座带座轴承菱形座耐腐蚀参数

产品型号 轴径 尺寸(mm) 螺栓尺寸 (mm) 重量  (kg)
d H J A2 A1 A N L B1 S Z
(in) (mm)
TP-SUEFL204
20 11390 15.414 26.5 11 65 3312.7 35.7M10 0.26
TP-SUEFL204-123/4
11390 15.414 26.5 11 65 3312.7 35.7M10 0.26
TP-SUEFL205
25 131 99 17 14 29 1169 35.414.3 38.0M10 0.32
TP-SUEFL205-14 7/8
131 99 17 14 29 1169 35.414.3 38.0M10 0.32
TP-SUEFL205-15 15/16
131 99 17 14 29 1169 35.414.3 38.0M10 0.32
TP-SUEFL205-161
131 99 17 14 29 1169 35.414.3 38.0M10 0.32
TP-SUEFL206
30 148 117 19 14 31 11 80 39.815.9 42.9M10 0.47
TP-SUEFL206-17 1-1/16
148 117 19 14 31 11 80 39.815.9 42.9M10 0.47
TP-SUEFL206-18 1-1/8
148 117 19 14 31 11 80 39.815.9 42.9M10 0.47
TP-SUEFL206-19 1-3/16
148 117 19 14 31 11 80 39.815.9 42.9M10 0.47
TP-SUEFL206-201-1/4
148 117 19 14 31 11 80 39.815.9 42.9M10 0.47
TP-SUEFL207
35 166 130 18 16 32 13 92 43.917.5 44.4M12 0.73
TP-SUEFL207-20 1-1/4
166 130 18 16 32 13 92 43.917.5 44.4M12 0.73
TP-SUEFL207-21 1-5/16
166 130 18 16 32 13 92 43.917.5 44.4M12 0.73
TP-SUEFL207-22 1-3/8
166 130 18 16 32 13 92 43.917.5 44.4M12 0.73
TP-SUEFL207-231-7/16
166 130 18 16 32 13 92 43.917.5 44.4M12 0.73
TP-SUEFL208
40 176 144 21.5 20 37.5 14 101 50.219 52.7M12 0.94
TP-SUEFL208-24 1-1/2
176 144 21.5 20 37.5 14 101 50.219 52.7M12 0.94
TP-SUEFL208-251-9/16
176 144 21.5 20 37.5 14 101 50.219 52.7M12 0.94
TP-SUEFL209
45 189 148.5 24 21 41 17 108 50.219 55.2M16 1.11
TP-SUEFL209-26 1-5/8
189 148.5 24 21 41 17 108 50.219 55.2M16 1.11
TP-SUEFL209-27 1-11/16
189 148.5 24 21 41 17 108 50.219 55.2M16 1.11
TP-SUEFL209-281-3/4
189 148.5 24 21 41 17 108 50.219 55.2M16 1.11
TP-SUEFL210
50 197 157 25 21 43 17 116 52.619 58.6M16 1.22
TP-SUEFL210-30 1-7/8
197 157 25 21 43 17 116 52.619 58.6M16 1.22
TP-SUEFL210-31 1-15/16
197 157 25 21 43 17 116 52.619 58.6M16 1.22
TP-SUEFL210-322
197 157 25 21 43 17 116 52.619 58.6M16 1.22
TP-SUEFL211
55 224 184 25 20 43 17 130 56.622.2 59.4M16 1.61
TP-SUEFL211-32 2
224 184 25 20 43 17 130 56.622.2 59.4M16 1.61
TP-SUEFL211-34 2-1/8
224 184 25 20 43 17 130 56.622.2 59.4M16 1.61
TP-SUEFL211-352-3/16
224 184 25 20 43 17 130 56.622.2 59.4M16 1.61
TP-SUEFL212
60 250 202 29 20 48 18140 66.625.4 70.2M16 2.28
TP-SUEFL212-36 2-1/4
250 202 29 20 48 18140 66.625.4 70.2M16 2.28
TP-SUEFL212-38 2-3/8
250 202 29 20 48 18140 66.625.4 70.2M16 2.28
TP-SUEFL212-392-7/16
250 202 29 20 48 18140 66.625.4 70.2M16 2.28

备注: 该系列可添加抗菌纳米材料，有效抵抗大肠杆菌和金黄色葡萄球菌。

抗菌系列请在前面加 "AB"   例如: ABTP-SUEFL204.


负载方向塑料座受力断裂值(N)
204205206207208209210211212
TP-FL受力图108721255418224169001721317600179501830018700
105901509316826149001515015350156501590016250
515053105630600065106940759082508950
