SAPF2 SAPFT2 冲压座带座轴承

* 轴承座: 钢板冲压而成的3孔或4孔法兰座, 通常一套包含两片
* LDK品牌 (打字可定制)

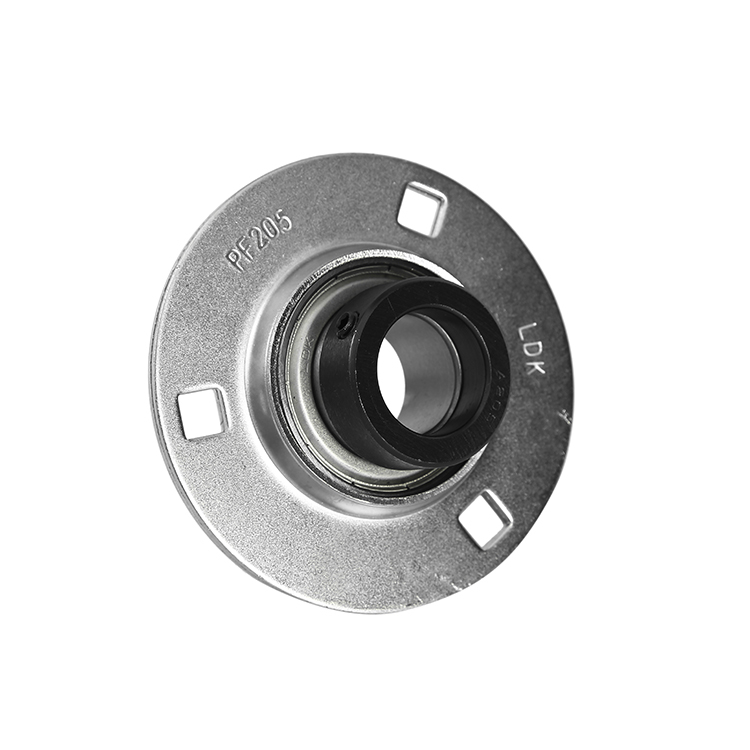

* 圆形座：PF201~PF207 有3个螺栓孔,PF208-PF211有4个螺栓孔；

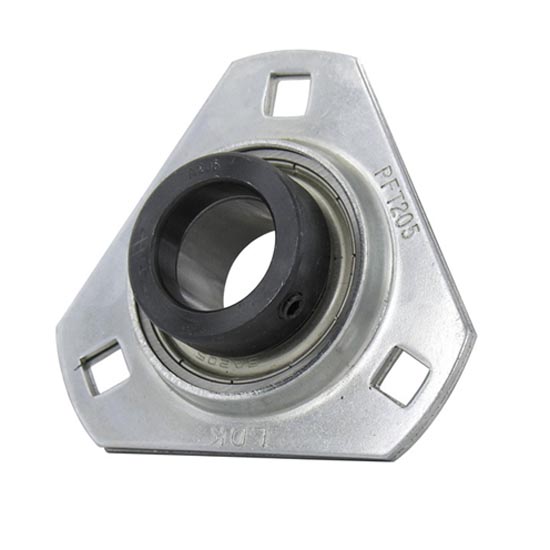

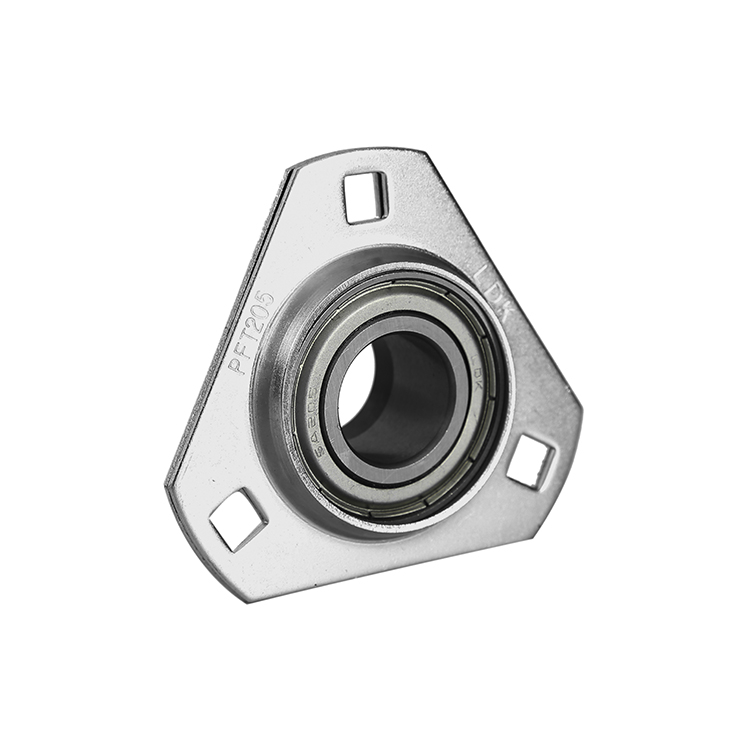

* 三角形：PFT201-PFT208有3个螺栓孔
* 内装窄内圈SA轴承，偏心套锁紧
* 可按需定制高温/低温油脂，或者固体自润滑者油脂
* 整套可按需定制不锈钢材质

联系我们  PDF 下载

结构图 SAPF2 SAPFT2

 带座轴承

 杆端和向心关节轴承

Products

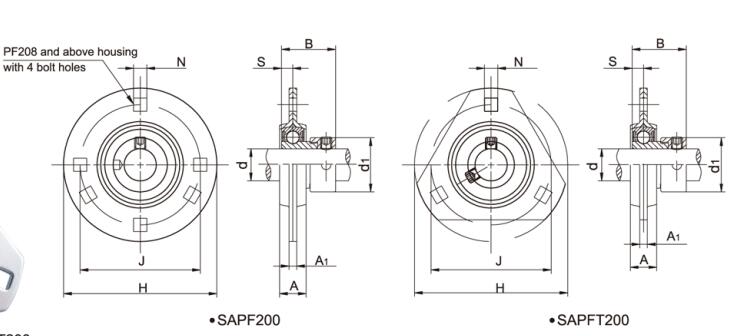

SAPF2 SAPFT2 冲压座带座轴承结构图

20161118222452_12505

Products

SAPF2 冲压座带座轴承参数

产品型号	轴径 d		尺寸 (mm)								螺栓尺寸		重量 (kg)
产品型号	(in)	(mm)	H	J	A	A1	d1	N	B1	S	(mm)	(in)	重量 (kg)
SAPF201		12	81	63.5	14	4	28.6	7	28.6	6	M6	1/4	0.24
SAPF201-8	1/2		81	63.5	14	4	28.6	7	28.6	6	M6	1/4	0.24
SAPF202		15	81	63.5	14	4	28.6	7	28.6	6	M6	1/4	0.24
SAPF202-10	5/8		81	63.5	14	4	28.6	7	28.6	6	M6	1/4	0.24
SAPF203		17	81	63.5	14	4	28.6	7	28.6	6	M6	1/4	0.24
SAPF203-11	11/16		81	63.5	14	4	28.6	7	28.6	6	M6	1/4	0.24
SAPF204		20	90	71	16	4	33.3	9	31	7	M8	5/16	0.35
SAPF204-12	3/4		90	71	16	4	33.3	9	31	7	M8	5/16	0.35
SAPF205		25	95	76	18	4	38.1	9	31.5	7.5	M8	5/16	0.42
SAPF205-14	7/8		95	76	18	4	38.1	9	31.5	7.5	M8	5/16	0.42
SAPF205-15	15/16		95	76	18	4	38.1	9	31.5	7.5	M8	5/16	0.42
SAPF205-16	1		95	76	18	4	38.1	9	31.5	7.5	M8	5/16	0.42
SAPF206		30	113	90	18	5	44.5	11	35.7	8	M10	3/8	0.59
SAPF206-18	1-1/8		113	90	18	5	44.5	11	35.7	8	M10	3/8	0.59
SAPF206-19	1-3/16		113	90	18	5	44.5	11	35.7	8	M10	3/8	0.59
SAPF206-20	1-1/4		113	90	18	5	44.5	11	35.7	8	M10	3/8	0.59
SAPF207		35	122	100	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPF207-20	1-1/4		122	100	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPF207-21	1-5/16		122	100	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPF207-22	1-3/8		122	100	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPF207-23	1-7/16		122	100	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPF208		40	148	119	23	7	60.3	13.5	43.7	9	M12	1/2	1.11
SAPF208-24	1-1/2		148	119	23	7	60.3	13.5	43.7	9	M12	1/2	1.11
SAPF208-25	1-9/16		148	119	23	7	60.3	13.5	43.7	9	M12	1/2	1.11
SAPF209		45	150	120.5	23	7	63.5	13.5	43.7	9.5	M12	1/2	1.48
SAPF209-26	1-5/8		150	120.5	23	7	63.5	13.5	43.7	9.5	M12	1/2	1.48
SAPF209-27	1-11/16		150	120.5	23	7	63.5	13.5	43.7	9.5	M12	1/2	1.48
SAPF209-28	1-3/4		150	120.5	23	7	63.5	13.5	43.7	9.5	M12	1/2	1.48
SAPF210		50	157	127	25	8	63.5	13.5	43.7	10	M12	1/2	1.66
SAPF210-30	1-7/8		157	127	25	8	63.5	13.5	43.7	10	M12	1/2	1.66
SAPF210-31	1-15/16		157	127	25	8	63.5	13.5	43.7	10	M12	1/2	1.66
SAPF211		55	168	138	26	8	63.5	13.5	48.4	10.5	M12	1/2	2.0
SAPF211-32	2		168	138	26	8	63.5	13.5	48.4	10.5	M12	1/2	2.0
SAPF211-34	2-1/8		168	138	26	8	63.5	13.5	48.4	10.5	M12	1/2	2.0
SAPF211-35	2-3/16		168	138	26	8	63.5	13.5	48.4	10.5	M12	1/2	2.0
SAPF212		60	177	148	28	8	63.5	13.5	53.1	11	M12	1/2	2.1
SAPF212-36	2-1/4		177	148	28	8	63.5	13.5	53.1	11	M12	1/2	2.1
SAPF212-38	2-3/8		177	148	28	8	63.5	13.5	53.1	11	M12	1/2	2.1
SAPF212-39	2-7/16		177	148	28	8	63.5	13.5	53.1	11	M12	1/2	2.1

说明：

可以选配其他锁紧方式的轴承；

接受非标冲压座的定制；

可提供不锈钢材质的冲压座。

Products

SAPFT2 冲压座带座轴承参数

产品型号	轴径 d		尺寸 (mm)								螺栓尺寸		重量 (kg)
产品型号	(in)	(mm)	H	J	A	A1	d1	N	B1	S	(mm)	(in)	重量 (kg)
SAPFT201		12	81	63.5	14	4	28.6	7	28.6	6	M6	1/4	0.24
SAPFT201-8	1/2		81	63.5	14	4	28.6	7	28.6	6	M6	1/4	0.24
SAPFT202		15	81	63.5	14	4	28.6	7	28.6	6	M6	1/4	0.24
SAPFT202-10	5/8		81	63.5	14	4	28.6	7	28.6	6	M6	1/4	0.24
SAPFT203		17	81	63.5	14	4	28.6	7	28.6	6	M6	1/4	0.24
SAPFT203-11	11/16		81	63.5	14	4	28.6	7	28.6	6	M6	1/4	0.24
SAPFT204		20	90	71	16	4	33.3	9	31	7	M8	5/16	0.35
SAPFT204-12	3/4		90	71	16	4	33.3	9	31	7	M8	5/16	0.35
SAPFT205		25	95	76	18	4	38.1	9	31.5	7.5	M8	5/16	0.42
SAPFT205-14	7/8		95	76	18	4	38.1	9	31.5	7.5	M8	5/16	0.42
SAPFT205-15	15/16		95	76	18	4	38.1	9	31.5	7.5	M8	5/16	0.42
SAPFT205-16	1		95	76	18	4	38.1	9	31.5	7.5	M8	5/16	0.42
SAPFT206		30	113	90	18	5	44.5	11	35.7	8	M10	3/8	0.59
SAPFT206-18	1-1/8		113	90	18	5	44.5	11	35.7	8	M10	3/8	0.59
SAPFT206-19	1-3/16		113	90	18	5	44.5	11	35.7	8	M10	3/8	0.59
SAPFT206-20	1-1/4		113	90	18	5	44.5	11	35.7	8	M10	3/8	0.59
SAPFT207		35	122	100	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPFT207-20	1-1/4		122	100	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPFT207-21	1-5/16		122	100	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPFT207-22	1-3/8		122	100	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPFT207-23	1-7/16		122	100	20	5	55.6	11	38.9	8.5	M10	3/8	0.9
SAPFT208		40	148	119	23	7	60.3	13.5	43.7	9	M12	1/2	1.11
SAPFT208-24	1-1/2		148	119	23	7	60.3	13.5	43.7	9	M12	1/2	1.11
SAPFT208-25	1-9/16		148	119	23	7	60.3	13.5	43.7	9	M12	1/2	1.11
SAPFT209		45	150	120.5	23	7	63.5	13.5	43.7	9.5	M12	1/2	1.48
SAPFT209-26	1-5/8		150	120.5	23	7	63.5	13.5	43.7	9.5	M12	1/2	1.48
SAPFT209-27	1-11/16		150	120.5	23	7	63.5	13.5	43.7	9.5	M12	1/2	1.48
SAPFT209-28	1-3/4		150	120.5	23	7	63.5	13.5	43.7	9.5	M12	1/2	1.48
SAPFT210		50	157	127	25	8	63.5	13.5	43.7	10	M12	1/2	1.66
SAPFT210-30	1-7/8		157	127	25	8	63.5	13.5	43.7	10	M12	1/2	1.66
SAPFT210-31	1-15/16		157	127	25	8	63.5	13.5	43.7	10	M12	1/2	1.66
SAPFT211		55	168	138	26	8	63.5	13.5	48.4	10.5	M12	1/2	2.0
SAPFT211-32	2		168	138	26	8	63.5	13.5	48.4	10.5	M12	1/2	2.0
SAPFT211-34	2-1/8		168	138	26	8	63.5	13.5	48.4	10.5	M12	1/2	2.0
SAPFT211-35	2-3/16		168	138	26	8	63.5	13.5	48.4	10.5	M12	1/2	2.0
SAPFT212		60	177	148	28	8	63.5	13.5	53.1	11	M12	1/2	2.1
SAPFT212-36	2-1/4		177	148	28	8	63.5	13.5	53.1	11	M12	1/2	2.1
SAPFT212-38	2-3/8		177	148	28	8	63.5	13.5	53.1	11	M12	1/2	2.1
SAPFT212-39	2-7/16		177	148	28	8	63.5	13.5	53.1	11	M12	1/2	2.1

说明：

可以选配其他锁紧方式的轴承；

接受非标冲压座的定制；

可提供不锈钢材质的冲压座。
