UCFA2 可调菱形带座轴承

* 轴承座:悬挂式座，LDK品牌 (打字可定制)
* 轴承座材质:HT200 铸灰铁(可根据需要定制球墨铸铁材质)
* 油嘴: A3钢镀锌油嘴
* 喷漆: 墨绿色 (可根据需要定制其他喷漆颜色)
* 轴承：Gcr15(AISI52100)轴承钢材质，顶丝锁紧，标准载荷系列
* 轴承可按需添加高温/低温油脂，或者固体自润滑油脂
* 轴承座可在产品的一边配冲压端盖。 (S=通盖/SM=闭盖)
端盖有两种不同安装方式的类型可供选择，详见图片

联系我们  PDF 下载

产品型号	轴径		尺寸 (mm)													螺栓尺寸 (mm)	重量
	d		H	J	A2	A1	A	N	N1	N2	L	P	B	S	Z		(kg)
	(in)	(mm)	H	J	A2	A1	A	N	N1	N2	L	P	B	S	Z		(kg)
UCFA201		12	98	78	15	12	25.5	10	10	40	60	50	31	12.7	33.3	M8	0.53
UCFA201-8	1/2		98	78	15	12	25.5	10	10	40	60	50	31	12.7	33.3	M8	0.53
UCFA202		15	98	78	15	12	25.5	10	10	40	60	50	31	12.7	33.3	M8	0.49
UCFA202-9	9/16		98	78	15	12	25.5	10	10	40	60	50	31	12.7	33.3	M8	0.49
UCFA202-10	5/8		98	78	15	12	25.5	10	10	40	60	50	31	12.7	33.3	M8	0.49
UCFA203		17	98	78	15	12	25.5	10	10	40	60	50	31	12.7	33.3	M8	0.48
UCFA203-11	11/16		98	78	15	12	25.5	10	10	40	60	50	31	12.7	33.3	M8	0.48
UCFA204		20	98	78	15	12	25.5	10	10	40	60	50	31	12.7	33.3	M8	0.46
UCFA204-12	3/4		98	78	15	12	25.5	10	10	40	60	50	31	12.7	33.3	M8	0.46
UCFA205		25	125	98	16	14	27	12	13	51	70	65	34.1	14.3	35.8	M10	0.69
UCFA205-14	7/8		125	98	16	14	27	12	13	51	70	65	34.1	14.3	35.8	M10	0.69
UCFA205-15	15/16		125	98	16	14	27	12	13	51	70	65	34.1	14.3	35.8	M10	0.69
UCFA205-16	1		125	98	16	14	27	12	13	51	70	65	34.1	14.3	35.8	M10	0.69
UCFA206		30	142	117	18	14	31	12	13	58	83	72	38.1	15.9	40.2	M10	1.00
UCFA206-17	1-1/16		142	117	18	14	31	12	13	58	83	72	38.1	15.9	40.2	M10	1.00
UCFA206-18	1-1/8		142	117	18	14	31	12	13	58	83	72	38.1	15.9	40.2	M10	1.00
UCFA206-19	1-3/16		142	117	18	14	31	12	13	58	83	72	38.1	15.9	40.2	M10	1.00
UCFA206-20	1-1/4		142	117	18	14	31	12	13	58	83	72	38.1	15.9	40.2	M10	1.00
UCFA207		35	154	130	19	16	34	15	15	66	95	82	42.9	17.5	44.4	M12	1.50
UCFA207-20	1-1/4		154	130	19	16	34	15	15	66	95	82	42.9	17.5	44.4	M12	1.50
UCFA207-21	1-5/16		154	130	19	16	34	15	15	66	95	82	42.9	17.5	44.4	M12	1.50
UCFA207-22	1-3/8		154	130	19	16	34	15	15	66	95	82	42.9	17.5	44.4	M12	1.50
UCFA207-23	1-7/16		154	130	19	16	34	15	15	66	95	82	42.9	17.5	44.4	M12	1.50
UCFA208		40	172	144	21	16	38	15	15	71	105	87	49.2	19.0	51.2	M12	1.80
UCFA208-24	1-1/2		172	144	21	16	38	15	15	71	105	87	49.2	19.0	51.2	M12	1.80
UCFA208-25	1-9/16		172	144	21	16	38	15	15	71	105	87	49.2	19.0	51.2	M12	1.80
UCFA209		45	180	148	22	18	40	15	15	72	110	90	49.2	19.0	52.2	M14	2.10
UCFA209-26	1-5/8		180	148	22	18	40	15	15	72	110	90	49.2	19.0	52.2	M14	2.10
UCFA209-27	1-11/16		180	148	22	18	40	15	15	72	110	90	49.2	19.0	52.2	M14	2.10
UCFA209-28	1-3/4		180	148	22	18	40	15	15	72	110	90	49.2	19.0	52.2	M14	2.10
UCFA210		50	190	157	22	18	40	15	15	76	115	94	51.6	19.0	54.6	M14	2.30
UCFA210-30	1-7/8		190	157	22	18	40	15	15	76	115	94	51.6	19.0	54.6	M14	2.30
UCFA210-31	1-15/16		190	157	22	18	40	15	15	76	115	94	51.6	19.0	54.6	M14	2.30
UCFA210-32	2		190	157	22	18	40	15	15	76	115	94	51.6	19.0	54.6	M14	2.30
UCFA211		55	216	184	25	20	43	16	17	86	132	104	55.6	22.2	58.4	M14	3.60
UCFA211-32	2		216	184	25	20	43	16	17	86	132	104	55.6	22.2	58.4	M14	3.60
UCFA211-34	2-1/8		216	184	25	20	43	16	17	86	132	104	55.6	22.2	58.4	M14	3.60
UCFA211-35	2-3/16		216	184	25	20	43	16	17	86	132	104	55.6	22.2	58.4	M14	3.60

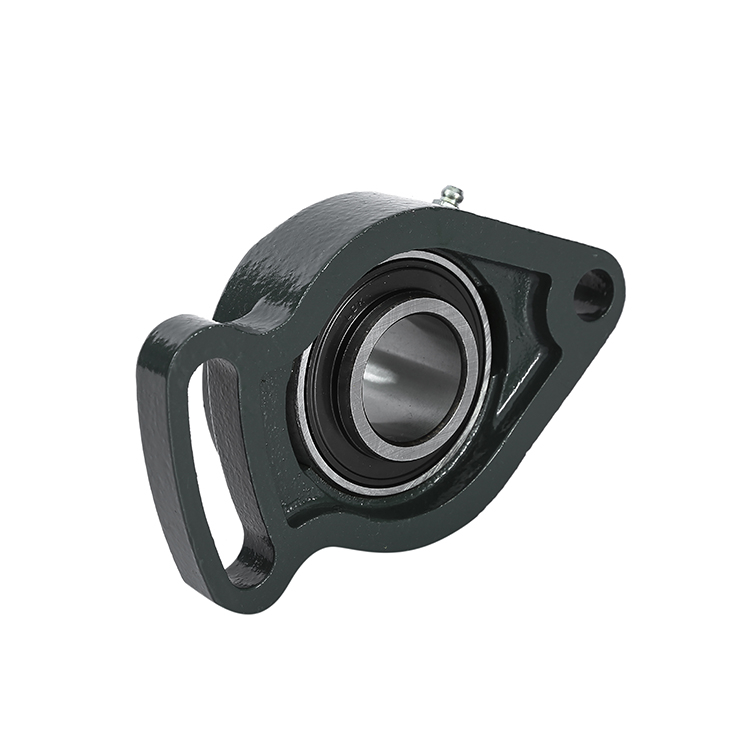

UCFA2 可调菱形带座轴承

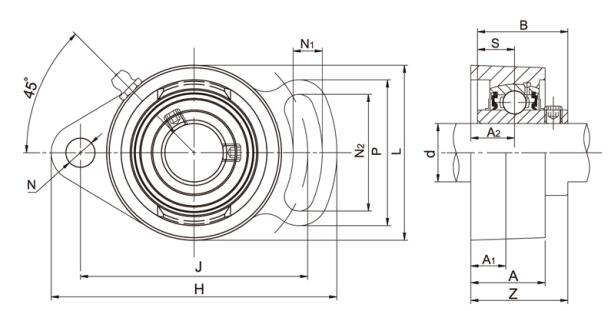

UCFA2 可调菱形带座轴承结构图

UCFA2 可调菱形带座轴承参数
