UCPH2 高中心立式座

* 轴承座: 立式座，两个螺栓孔,LDK品牌 (打字可定制)
* 轴承座材质:HT200 铸灰铁(可根据需要定制球墨铸铁材质)
* 油嘴, 位置与座子底部呈90°角
* 喷漆: 墨绿色 (可根据需要定制其他喷漆颜色)
* 轴承座底部空心
* 轴承：Gcr15(AISI52100)轴承钢材质，顶丝锁紧，标准载荷系列
* 轴承可按需添加高温/低温油脂，或者固体自润滑油脂
* 轴承座可在产品的一边或两面配冲压端盖。 (S=通盖/SM=闭盖)

联系我们  PDF 下载

产型号品	轴径		尺寸(mm)										螺栓尺寸 (mm)	重量 (kg)
	d		H	L	J	A	N	N1	H1	Ho	B	s
	(in)	(mm)	H	L	J	A	N	N1	H1	Ho	B	s
UCPH201		12	70	127	95	40	13	19	15	101	31	12.7	M10	0.96
UCPH201-8	1/2		70	127	95	40	13	19	15	101	31	12.7	M10	0.96
UCPH202		15	70	127	95	40	13	19	15	101	31	12.7	M10	0.96
UCPH202-9	9/16		70	127	95	40	13	19	15	101	31	12.7	M10	0.96
UCPH202-10	5/8		70	127	95	40	13	19	15	101	31	12.7	M10	0.96
UCPH203		17	70	127	95	40	13	19	15	101	31	12.7	M10	0.96
UCPH203-11	11/16		70	127	95	40	13	19	15	101	31	12.7	M10	0.96
UCPH204		20	70	127	95	40	13	19	15	101	31	12.7	M10	0.96
UCPH204-12	3/4		70	127	95	40	13	19	15	101	31	12.7	M10	0.96
UCPH205		25	80	140	105	50	13	19	16	114	34.1	14.3	M10	1.20
UCPH205-14	7/8		80	140	105	50	13	19	16	114	34.1	14.3	M10	1.20
UCPH205-15	15/16		80	140	105	50	13	19	16	114	34.1	14.3	M10	1.20
UCPH205-16	1		80	140	105	50	13	19	16	114	34.1	14.3	M10	1.20
UCPH206		30	90	165	121	50	17	21	18	130	38.1	15.9	M14	1.60
UCPH206-17	1-1/16		90	165	121	50	17	21	18	130	38.1	15.9	M14	1.60
UCPH206-18	1-1/8		90	165	121	50	17	21	18	130	38.1	15.9	M14	1.60
UCPH206-19	1-3/16		90	165	121	50	17	21	18	130	38.1	15.9	M14	1.60
UCPH206-20	1-1/4		90	165	121	50	17	21	18	130	38.1	15.9	M14	1.60
UCPH207		35	95	167	127	60	17	21	19	140	42.9	17.5	M14	2.10
UCPH207-20	1-1/4		95	167	127	60	17	21	19	140	42.9	17.5	M14	2.10
UCPH207-21	1-5/16		95	167	127	60	17	21	19	140	42.9	17.5	M14	2.10
UCPH207-22	1-3/8		95	167	127	60	17	21	19	140	42.9	17.5	M14	2.10
UCPH207-23	1-7/16		95	167	127	60	17	21	19	140	42.9	17.5	M14	2.10
UCPH208		40	100	178	137	70	17	21	20	150	49.2	19.0	M14	2.70
UCPH208-24	1-1/2		100	178	137	70	17	21	20	150	49.2	19.0	M14	2.70
UCPH208-25	1-9/16		100	178	137	70	17	21	20	150	49.2	19.0	M14	2.70
UCPH209		45	105	190	146	70	17	21	20	158	49.2	19.0	M14	3.10
UCPH209-26	1-5/8		105	190	146	70	17	21	20	158	49.2	19.0	M14	3.10
UCPH209-27	1-11/16		105	190	146	70	17	21	20	158	49.2	19.0	M14	3.10
UCPH209-28	1-3/4		105	190	146	70	17	21	20	158	49.2	19.0	M14	3.10
UCPH210		50	110	206	159	70	20	23	22	165	51.6	19.0	M16	3.50
UCPH210-30	1-7/8		110	206	159	70	20	23	22	165	51.6	19.0	M16	3.50
UCPH210-31	1-15/16		110	206	159	70	20	23	22	165	51.6	19.0	M16	3.50
UCPH210-32	2		110	206	159	70	20	23	22	165	51.6	19.0	M16	3.50
UCPH211		55	120	219	171	75	20	23	23	181	55.6	22.2	M16	4.07
UCPH211-32	2		120	219	171	75	20	23	23	181	55.6	22.2	M16	4.07
UCPH211-34	2-1/8		120	219	171	75	20	23	23	181	55.6	22.2	M16	4.07
UCPH211-35	2-3/16		120	219	171	75	20	23	23	181	55.6	22.2	M16	4.07
UCPH212		60	130	235	186	85	20	23	24	197	65.1	25.4	M16	6.31
UCPH212-36	2-1/4		130	235	186	85	20	23	24	197	65.1	25.4	M16	6.31
UCPH212-38	2-3/8		130	235	186	85	20	23	24	197	65.1	25.4	M16	6.31
UCPH212-39	2-7/16		130	235	186	85	20	23	24	197	65.1	25.4	M16	6.31

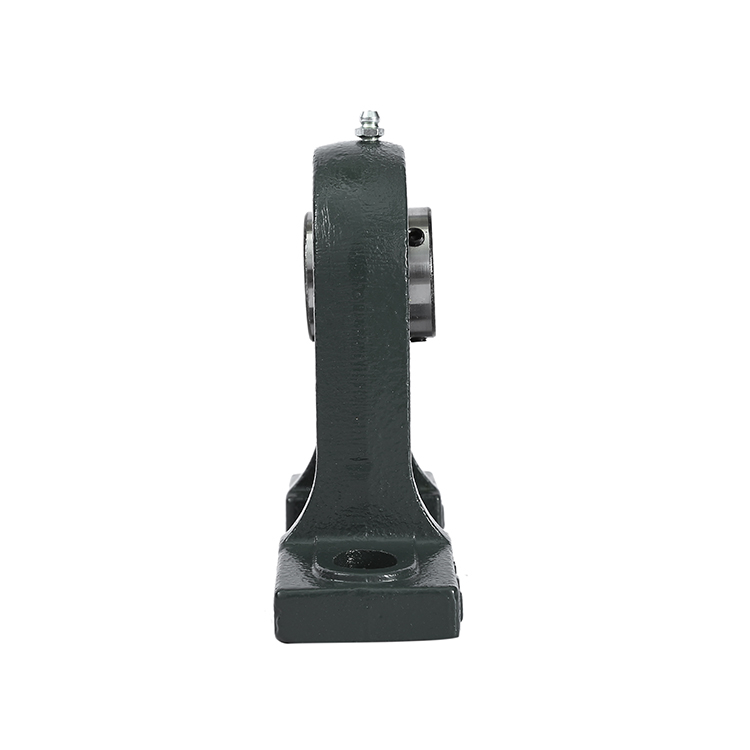

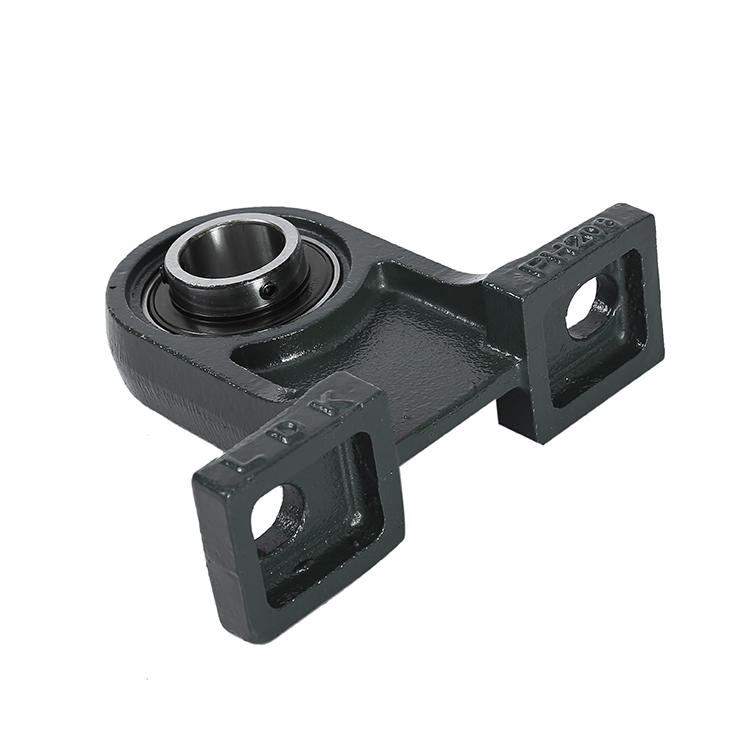

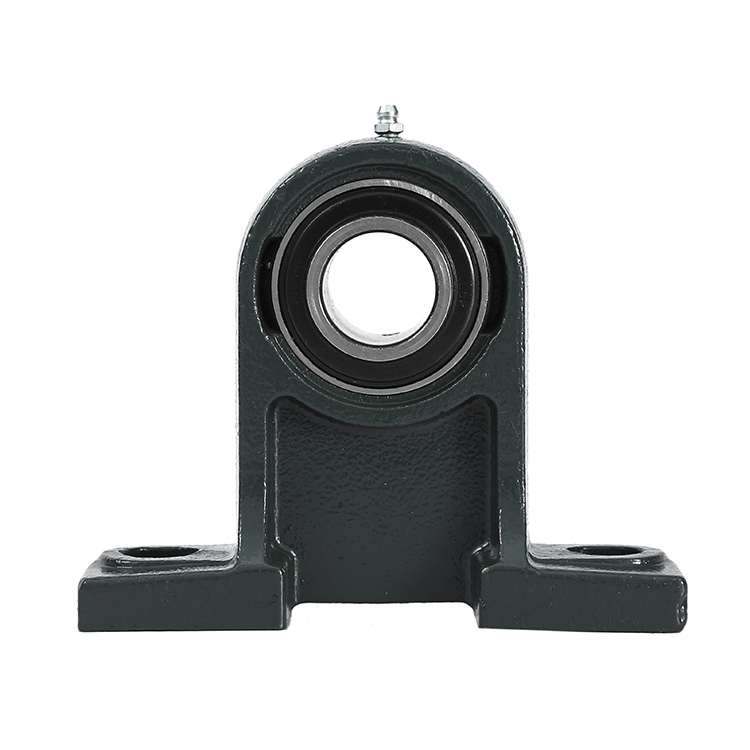

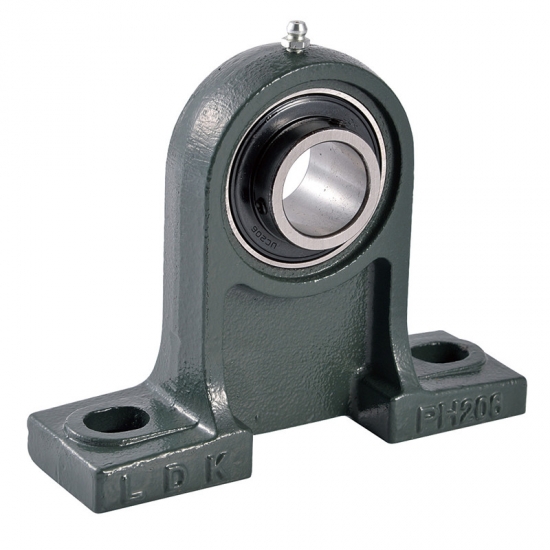

UCPH2 高中心立式座

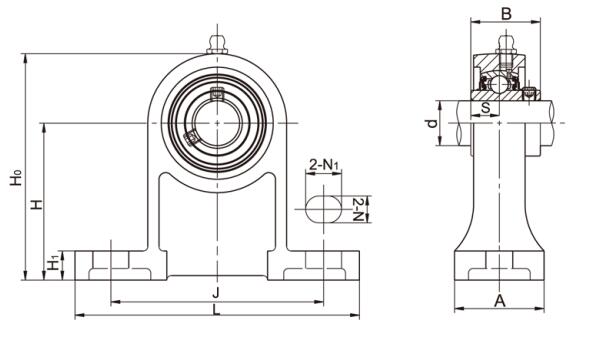

UCPH2 高中心立式座结构图

UCPH2 高中心立式座参数
