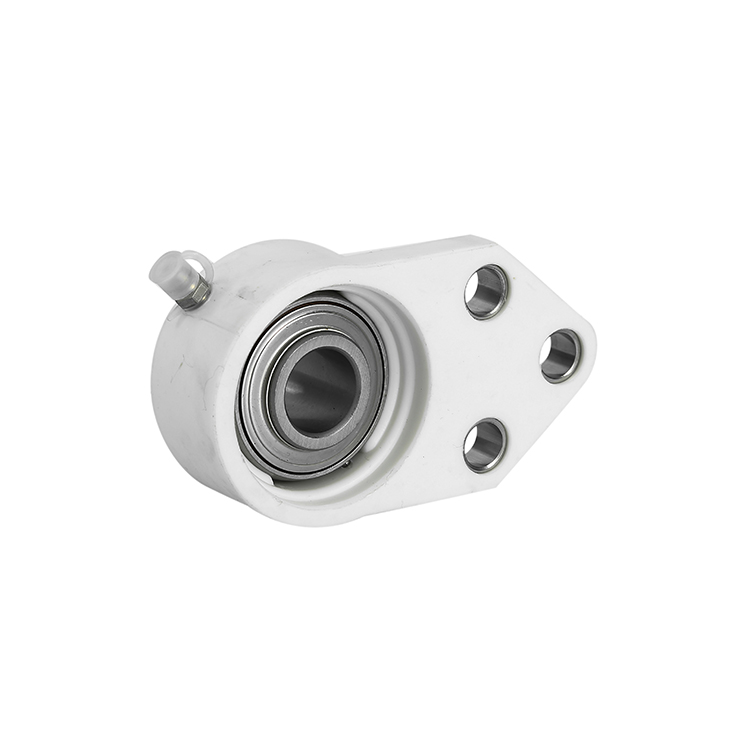

TP-SUCFB2 塑料座带座轴承悬挂式座耐腐蚀

* 轴承座: 塑料悬挂座，3个螺栓孔，LDK品牌
* 轴承座材质: PBT塑料，实心底
* 座子有三个颜色可选：白色，绿色，黑色（如需其他颜色可定制）
* 油嘴: SUS304不锈钢
* 轴承：SUS440不锈钢材质，顶丝锁紧，配硅橡胶密封圈
（可选配轴承钢材质，或其他锁紧方式的轴承）
* 轴承添加食品级油脂 (也可按需定制高温/低温油脂，或者固体自润滑者油脂）
* 轴承座可在产品的一边塑料端盖 (OC=通盖/CC=闭盖)
* 产品工作的环境温度： -35℃~102℃
* 产品符合美国食品药品监督管理局联邦法规第21条（食品和药品）
联系我们 PDF 下载
带座轴承 杆端和向心关节轴承
Products

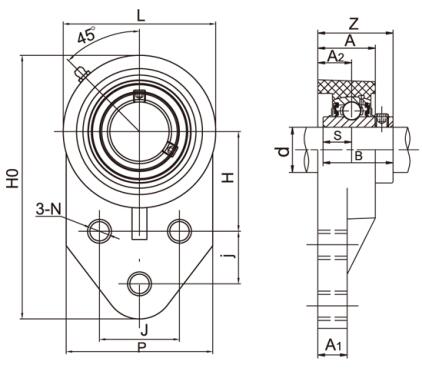

TP-SUCFB2 塑料座带座轴承悬挂式座耐腐蚀结构图

20161113062513_78009

Products

TP-SUCFB2 塑料座带座轴承悬挂式座耐腐蚀参数

产品型号 轴径 尺寸(mm) 螺栓尺寸 (mm) 重量
d Ho H J j A2 A1 A N L P B S Z (kg)
(in) (mm)
TP-SUCFB201
12 10842.9 38.1 22.2 19.7 11.4 31.2 11 63 62 31 12.7 38 M10 0.28
TP-SUCFB201-81/2
10842.9 38.1 22.2 19.7 11.4 31.2 11 63 62 31 12.7 38 M10 0.28
TP-SUCFB202
15 10842.9 38.1 22.2 19.7 11.4 31.2 11 63 62 31 12.7 38 M10 0.26
TP-SUCFB202-9 9/16
10842.9 38.1 22.2 19.7 11.4 31.2 11 63 62 31 12.7 38 M10 0.26
TP-SUCFB202-10 5/8
10842.9 38.1 22.2 19.7 11.4 31.2 11 63 62 31 12.7 38 M10 0.26
TP-SUCFB203
17 10842.9 38.1 22.2 19.7 11.4 31.2 11 63 62 31 12.7 38 M10 0.25
TP-SUCFB203-1111/16
10842.9 38.1 22.2 19.7 11.4 31.2 11 63 62 31 12.7 38 M10 0.25
TP-SUCFB204
20 10842.9 38.1 22.2 19.7 11.4 31.2 11 63 62 31 12.7 38 M10 0.25
TP-SUCFB204-123/4
10842.9 38.1 22.2 19.7 11.4 31.2 11 63 62 31 12.7 38 M10 0.25
TP-SUCFB205
25 121 46 41.3 28.6 21.3 12.3 33 11 70 63 34.1 14.3 41.1 M10 0.30
TP-SUCFB205-14  7/8
121 46 41.3 28.6 21.3 12.3 33 11 70 63 34.1 14.3 41.1 M10 0.30
TP-SUCFB205-1515/16
121 46 41.3 28.6 21.3 12.3 33 11 70 63 34.1 14.3 41.1 M10 0.30
TP-SUCFB205-16 1
121 46 41.3 28.6 21.3 12.3 33 11 70 63 34.1 14.3 41.1 M10 0.30
TP-SUCFB206
30 139 52.4 47.6 31.8 22.9 14.5 35.4 11 83 76 38.1 15.9 47.6 M10 0.46
TP-SUCFB206-17 1-1/16
139 52.4 47.6 31.8 22.9 14.5 35.4 11 83 76 38.1 15.9 47.6 M10 0.46
TP-SUCFB206-18 1-1/8
139 52.4 47.6 31.8 22.9 14.5 35.4 11 83 76 38.1 15.9 47.6 M10 0.46
TP-SUCFB206-19 1-3/16
139 52.4 47.6 31.8 22.9 14.5 35.4 11 83 76 38.1 15.9 47.6 M10 0.46
TP-SUCFB206-20 1-1/4
139 52.4 47.6 31.8 22.9 14.5 35.4 11 83 76 38.1 15.9 47.6 M10 0.46
TP-SUCFB207
35 158 60.3 50.8 31.8 24.5 17 37.5 13 94 89 42.9 17.5 50.8 M12 0.66
TP-SUCFB207-20 1-1/4
158 60.3 50.8 31.8 24.5 17 37.5 13 94 89 42.9 17.5 50.8 M12 0.66
TP-SUCFB207-21 1-5/16
158 60.3 50.8 31.8 24.5 17 37.5 13 94 89 42.9 17.5 50.8 M12 0.66
TP-SUCFB207-22 1-3/8
158 60.3 50.8 31.8 24.5 17 37.5 13 94 89 42.9 17.5 50.8 M12 0.66
TP-SUCFB207-23 1-7/16
158 60.3 50.8 31.8 24.5 17 37.5 13 94 89 42.9 17.5 50.8 M12 0.66
TP-SUCFB208
40 178 67.3 54 35.5 26 18.5 39.5 13 103 99 49.2 19 54 M12 0.9
TP-SUCFB208-24 1-1/2
178 67.3 54 35.5 26 18.5 39.5 13 103 99 49.2 19 54 M12 0.9
TP-SUCFB208-25 1-9/16
178 67.3 54 35.5 26 18.5 39.5 13 103 99 49.2 19 54 M12 0.9

备注: 该系列可添加抗菌纳米材料，有效抵抗大肠杆菌和金黄色葡萄球菌。

抗菌系列请在前面加 "AB"   例如: ABTP-SUCFB204.


负载方向塑料座受力断裂值(N)
204205206207208
TP-FB受力图72009100122001290013600
920011100118001190012100
26002800290031003300
