TP-SUCP2 塑料座带座轴承立式座耐腐蚀

* 轴承座: 塑料立式座，两个螺栓孔, 实心底，LDK品牌 (打字可定制)
* 轴承座材质: PBT塑料, 实心底
* 座子有三个颜色可选：白色，绿色，黑色（如需其他颜色可定制）
* 油嘴: SUS304不锈钢, 位置与座子底部呈90°角
* 轴承: SUS440不锈钢材质，顶丝锁紧，配硅橡胶密封圈
（可选配轴承钢材质，或其他锁紧方式的轴承）
* 轴承添加食品级油脂 (也可按需定制高温/低温油脂，或者固体自润滑者油脂）
* 轴承座可在产品的一边塑料端盖 (OC=通盖/CC=闭盖)
* 产品工作的环境温度： -35℃~102℃
* 产品符合美国食品药品监督管理局联邦法规第21条（食品和药品）
* 该系列可添加抗菌纳米材料

联系我们 PDF 下载
带座轴承 杆端和向心关节轴承
Products

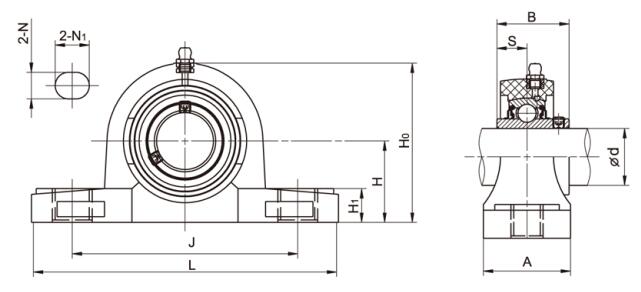

TP-SUCP2 塑料座带座轴承立式座耐腐蚀结构图

20161113053536_90115

Products

TP-SUCP2 塑料座带座轴承立式座耐腐蚀参数


产品型号 轴径 尺寸(mm)

螺栓尺

寸(mm)

重量 (kg)
d H L J A N N1 H1 Ho B S
(in) (mm)
TP-SUCP201
12 33.3 127 95 38 11 14 15 65.5 31 12.7 M10 0.29
TP-SUCP201-81/2
33.3 127 95 38 11 14 15 65.5 31 12.7 M10 0.29
TP-SUCP202
15 33.3 127 95 38 11 14 15 65.5 31 12.7 M10 0.29
TP-SUCP202-9 9/16
33.3 127 95 38 11 14 15 65.5 31 12.7 M10 0.29
TP-SUCP202-105/8
33.3 127 95 38 11 14 15 65.5 31 12.7 M10 0.29
TP-SUCP203
17 33.3 127 95 38 11 14 15 65.5 31 12.7 M10 0.29
TP-SUCP203-1111/16
33.3 127 95 38 11 14 15 65.5 31 12.7 M10 0.29
TP-SUCP204
20 33.3 127 95 38 11 14 15 65.5 31 12.7 M10 0.29
TP-SUCP204-123/4
33.3 127 95 38 11 14 15 65.5 31 12.7 M10 0.29
TP-SUCP205
25 36.5 140 105 38 11 14 16 71 34.1 14.3 M10 0.32
TP-SUCP205-14 7/8
36.5 140 105 38 11 14 16 71 34.1 14.3 M10 0.32
TP-SUCP205-15 15/16
36.5 140 105 38 11 14 16 71 34.1 14.3 M10 0.32
TP-SUCP205-161
36.5 140 105 38 11 14 16 71 34.1 14.3 M10 0.32
TP-SUCP206
30 42.9 16311946 14 18 18 84 38.1 15.9 M12 0.58
TP-SUCP206-17 1-1/16
42.9 16311946 14 18 18 84 38.1 15.9 M12 0.58
TP-SUCP206-18 1-1/8
42.9 16311946 14 18 18 84 38.1 15.9 M12 0.58
TP-SUCP206-19 1-3/16
42.9 16311946 14 18 18 84 38.1 15.9 M12 0.58
TP-SUCP206-201-1/4
42.9 16311946 14 18 18 84 38.1 15.9 M12 0.58
TP-SUCP207
35 47.6 168 127 48 14 18 18 94.5 42.9 17.5 M12 0.76
TP-SUCP207-20 1-1/4
47.6 168 127 48 14 18 18 94.5 42.9 17.5 M12 0.76
TP-SUCP207-21 1-5/16
47.6 168 127 48 14 18 18 94.5 42.9 17.5 M12 0.76
TP-SUCP207-22 1-3/8
47.6 168 127 48 14 18 18 94.5 42.9 17.5 M12 0.76
TP-SUCP207-231-7/16
47.6 168 127 48 14 18 18 94.5 42.9 17.5 M12 0.76
TP-SUCP208
40 49.2 184 137 54 14 18 19.5 99 49.219 M12 0.97
TP-SUCP208-24 1-1/2
49.2 184 137 54 14 18 19.5 99 49.219 M12 0.97
TP-SUCP208-251-9/16
49.2 184 137 54 14 18 19.5 99 49.219 M12 0.97
TP-SUCP209
45 54 192 146 54 17 20 23 106 49.219 M16 1.08
TP-SUCP209-26 1-5/8
54 192 146 54 17 20 23 106 49.219 M16 1.08
TP-SUCP209-27 1-11/16
54 192 146 54 17 20 23 106 49.219 M16 1.08
TP-SUCP209-281-3/4
54 192 146 54 17 20 23 106 49.219 M16 1.08
TP-SUCP210
50 57.2 206159 60 17 20 24 114 51.6 19 M16 1.24
TP-SUCP210-30 1-7/8
57.2 206159 60 17 20 24 114 51.6 19 M16 1.24
TP-SUCP210-31 1-15/16
57.2 206159 60 17 20 24 114 51.6 19 M16 1.24
TP-SUCP210-322
57.2 206159 60 17 20 24 114 51.6 19 M16 1.24
TP-SUCP211
55 63.5 217 172 60 17 20 22 124 55.6 22.2 M16 1.6
TP-SUCP211-32 2
63.5 217 172 60 17 20 22 124 55.6 22.2 M16 1.6
TP-SUCP211-34 2-1/8
63.5 217 172 60 17 20 22 124 55.6 22.2 M16 1.6
TP-SUCP211-352-3/16
63.5 217 172 60 17 20 22 124 55.6 22.2 M16 1.6
TP-SUCP212
60 69.9 238 186 66 1824 24 13765.1 25.4 M16 2.4
TP-SUCP212-36 2-1/4
69.9 238 186 66 1824 24 13765.1 25.4 M16 2.4
TP-SUCP212-38 2-3/8
69.9 238 186 66 1824 24 13765.1 25.4 M16 2.4
TP-SUCP212-392-7/16
69.9 238 186 66 1824 24 13765.1 25.4 M16 2.4


负载方向塑料座受力断裂值(N)
204205206207208209210211212
TP-P 受力图88001370012650127501310013360138501445020130
77001000010600127501110011400117501245013110
50005100575075008500895095501015010700
