SBPF2 SBPFT2 冲压座带座轴承

* 轴承座: 钢板冲压而成的法兰座, 通常一套包含两片
* LDK品牌 (打字可定制)

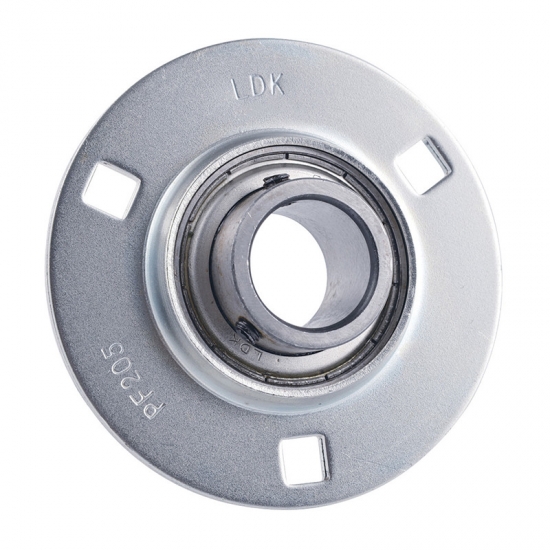

* 圆形座：PF201~PF207 有3个螺栓孔,PF208-PF211有4个螺栓孔；

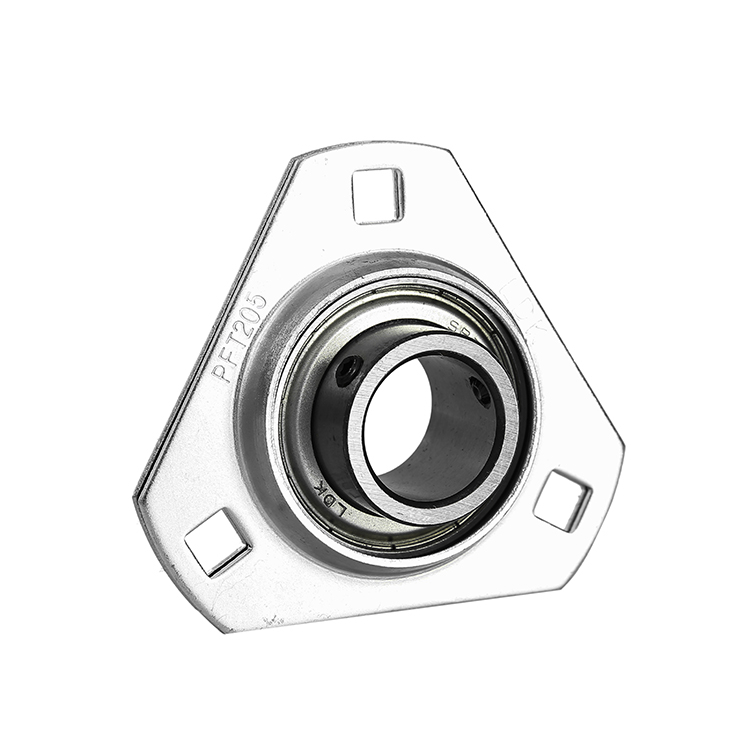

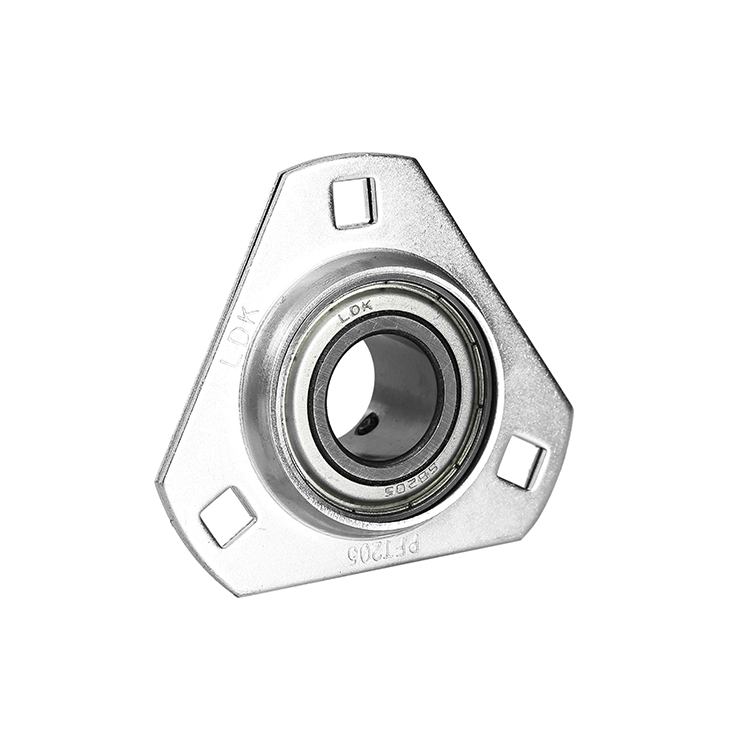

* 三角形座：PFT201-PFT208有3个螺栓孔
* 内装窄内圈SB轴承，顶丝锁紧
* 可按需定制高温/低温油脂，或者固体自润滑者油脂
* 整套可按需定制不锈钢材质
联系我们 PDF 下载
结构图 SBPF2 SBPFT2
带座轴承 杆端和向心关节轴承
Products

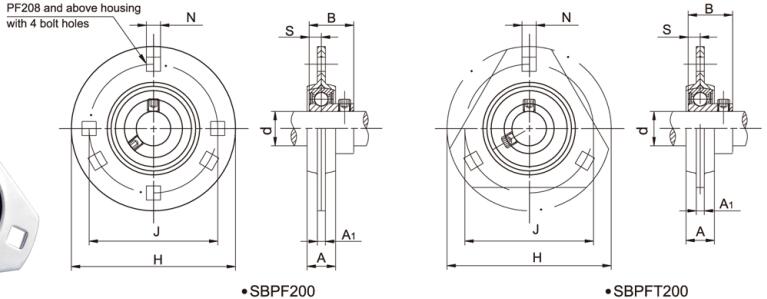

SBPF2 SBPFT2 冲压座带座轴承结构图

20161118223104_88148

Products

SBPF2 冲压座带座轴承参数

产品型号

轴径

d

尺寸(mm)螺栓尺寸重量 (kg)
(in)(mm)HJAA1NBS(mm)(in)
SBPF201
1281 63.5 14 4 7 22 6 M6 1/4 0.23
SBPF201-8 1/2
81 63.5 14 4 7 22 6 M6 1/4 0.23
SBPF202
1581 63.5 14 4 7 22 6 M6 1/4 0.23
SBPF202-10 5/8
81 63.5 14 4 7 22 6 M6 1/4 0.23
SBPF203
1781 63.5 14 4 7 22 6 M6 1/4 0.23
SBPF203-1111/16
81 63.5 14 4 7 22 6 M6 1/4 0.23
SBPF204
20 90 71 16 4 9 25 7 MS 5/16 0.26
SBPF204-123/4
90 71 16 4 9 25 7 MS 5/16 0.26
SBPF205
25 95 76 184 9 27 7.5 M8 5/16 0.35
SBPF205-14 7/8
95 76 184 9 27 7.5 M8 5/16 0.35
SBPF205-15 15/16
95 76 184 9 27 7.5 M8 5/16 0.35
SBPF205-161
95 76 184 9 27 7.5 M8 5/16 0.35
SBPF206
30 113 90 185 11 30 8 M10 3/8 0.46
SBPF206-18 1-1/8
113 90 185 11 30 8 M10 3/8 0.46
SBPF206-19 1-3/16
113 90 185 11 30 8 M10 3/8 0.46
SBPF206-201-1/4
113 90 185 11 30 8 M10 3/8 0.46
SBPF207
35 122 100 20 5 11 32 8.5 M10 3/8 0.73
SBPF207-20 1-1/4
122 100 20 5 11 32 8.5 M10 3/8 0.73
SBPF207-21 1-5/16
122 100 20 5 11 32 8.5 M10 3/8 0.73
SBPF207-22 1-3/8
122 100 20 5 11 32 8.5 M10 3/8 0.73
SBPF207-231-7/16
122 100 20 5 11 32 8.5 M10 3/8 0.73
SBPF208
40 148 119 237 13.5 34 9 M12 1/2 0.94
SBPF208-24 1-1/2
148 119 237 13.5 34 9 M12 1/2 0.94
SBPF208-251-9/16
148 119 237 13.5 34 9 M12 1/2 0.94
SBPF209
45 150120.5 237 13.5 36 9.5 M12 1/2 1.44
SBPF209-26 1-5/8
150120.5 23 7 13.5 36 9.5 M12 1/2 1.44
SBPF209-27 1-11/16
150120.5 23 7 13.5 36 9.5 M12 1/2 1.44
SBPF209-281-3/4
150120.5 23 7 13.5 36 9.5 M12 1/2 1.44
SBPF210
50 157 127 258 13.5 38 10 M12 1/2 1.63
SBPF210-30 1-7/8
157 127 258 13.5 38 10 M12 1/2 1.63
SBPF210-311-15/16
157 127 258 13.5 38 10 M12 1/2 1.63
SBPF211
55 168 138 26 8 13.5 40 10.5 M12 1/2 1.9
SBPF211-32 2
168 138 26 8 13.5 40 10.5 M12 1/2 1.9
SBPF211-34 2-1/8
168 138 26 8 13.5 40 10.5 M12 1/2 1.9
SBPF211-352-3/16
168 138 26 8 13.5 40 10.5 M12 1/2 1.9
SBPF212
60 177 148 28 8 13.5 42 11 M12 1/2 2.1
SBPF212-36 2-1/4
177 148 28 8 13.5 42 11 M12 1/2 2.1
SBPF212-38 2-3/8
177 148 28 8 13.5 42 11 M12 1/2 2.1
SBPF212-392-7/16
177 148 28 8 13.5 42 11 M12 1/2 2.1

说明：

可以选配其他锁紧方式的轴承；

接受非标冲压座的定制；

可提供不锈钢材质的冲压座。



Products

SBPFT2 冲压座带座轴承参数

产品型号

轴径

d

尺寸 (mm)螺栓尺寸重量 (kg)
(in)(mm)HJAA1NBS(mm)(in)
SBPFT201
1281 63.5 14 4 7 22 6 M6 1/4 0.23
SBPFT201-8 1/2
81 63.5 14 4 7 22 6 M6 1/4 0.23
SBPFT202
1581 63.5 14 4 7 22 6 M6 1/4 0.23
SBPFT202-10 5/8
81 63.5 14 4 7 22 6 M6 1/4 0.23
SBPFT203
1781 63.5 14 4 7 22 6 M6 1/4 0.23
SBPFT203-1111/16
81 63.5 14 4 7 22 6 M6 1/4 0.23
SBPFT204
20 90 71 16 4 9 25 7 MS 5/16 0.26
SBPFT204-123/4
90 71 16 4 9 25 7 MS 5/16 0.26
SBPFT205
25 95 76 184 9 27 7.5 M8 5/16 0.35
SBPFT205-14 7/8
95 76 184 9 27 7.5 M8 5/16 0.35
SBPFT205-15 15/16
95 76 184 9 27 7.5 M8 5/16 0.35
SBPFT205-161
95 76 184 9 27 7.5 M8 5/16 0.35
SBPFT206
30 113 90 185 11 30 8 M10 3/8 0.46
SBPFT206-18 1-1/8
113 90 185 11 30 8 M10 3/8 0.46
SBPFT206-19 1-3/16
113 90 185 11 30 8 M10 3/8 0.46
SBPFT206-201-1/4
113 90 185 11 30 8 M10 3/8 0.46
SBPFT207
35 122 100 20 5 11 32 8.5 M10 3/8 0.73
SBPFT207-20 1-1/4
122 100 20 5 11 32 8.5 M10 3/8 0.73
SBPFT207-21 1-5/16
122 100 20 5 11 32 8.5 M10 3/8 0.73
SBPFT207-22 1-3/8
122 100 20 5 11 32 8.5 M10 3/8 0.73
SBPFT207-231-7/16
122 100 20 5 11 32 8.5 M10 3/8 0.73
SBPFT208
40 148 119 237 13.5 34 9 M12 1/2 0.94
SBPFT208-24 1-1/2
148 119 237 13.5 34 9 M12 1/2 0.94
SBPFT208-251-9/16
148 119 237 13.5 34 9 M12 1/2 0.94
SBPFT209
45 150120.5 23 7 13.5 36 9.5 M12 1/2 1.44
SBPFT209-26 1-5/8
150120.5 23 7 13.5 36 9.5 M12 1/2 1.44
SBPFT209-27 1-11/16
150120.5 23 7 13.5 36 9.5 M12 1/2 1.44
SBPFT209-281-3/4
150120.5 23 7 13.5 36 9.5 M12 1/2 1.44
SBPFT210
50 157 127 258 13.5 38 10 M12 1/2 1.63
SBPFT210-30 1-7/8
157 127 258 13.5 38 10 M12 1/2 1.63
SBPFT210-311-15/16
157 127 258 13.5 38 10 M12 1/2 1.63
SBPFT211
55 168 138 26 8 13.5 40 10.5 M12 1/2 1.9
SBPFT211-32 2
168 138 26 8 13.5 40 10.5 M12 1/2 1.9
SBPFT211-34 2-1/8
168 138 26 8 13.5 40 10.5 M12 1/2 1.9
SBPFT211-352-3/16
168 138 26 8 13.5 40 10.5 M12 1/2 1.9
SBPFT212
60 177 148 28 8 13.5 42 11 M12 1/2 2.1
SBPFT212-36 2-1/4
177 148 28 8 13.5 42 11 M12 1/2 2.1
SBPFT212-38 2-3/8
177 148 28 8 13.5 42 11 M12 1/2 2.1
SBPFT212-392-7/16
177 148 28 8 13.5 42 11 M12 1/2 2.1

说明：

可以选配其他锁紧方式的轴承；

接受非标冲压座的定制；

可提供不锈钢材质的冲压座。
