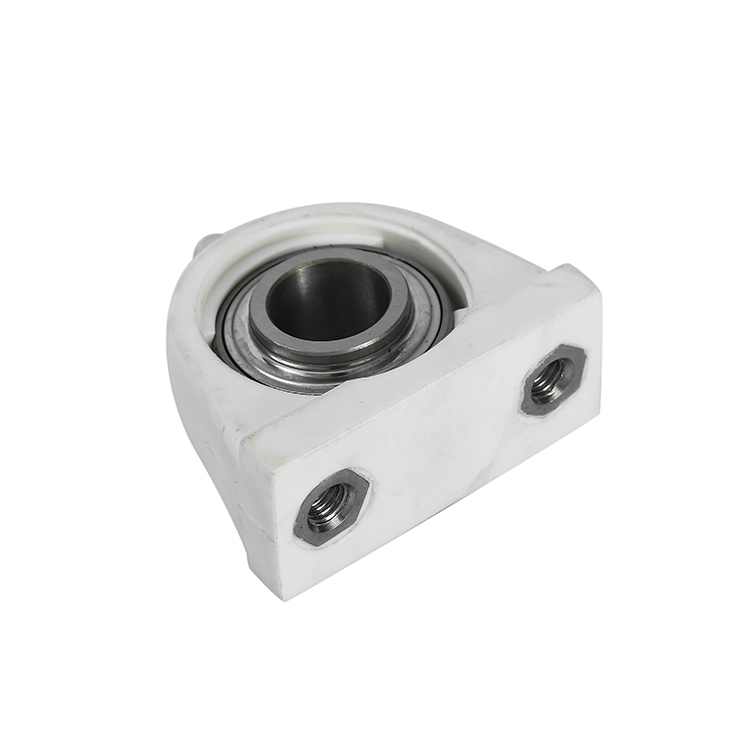

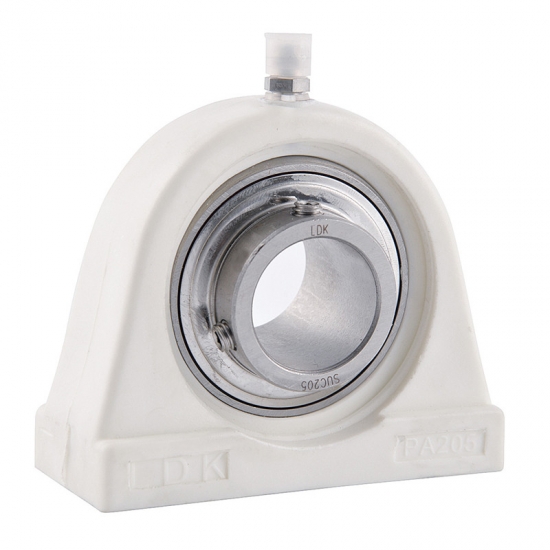

TP-SUCPA2 塑料座带座轴承立式座耐腐蚀

* 轴承座: 塑料窄立式座，两个螺栓孔,LDK品牌
* 轴承座材质: PBT塑料，实心底
* 座子有三个颜色可选：白色，绿色，黑色（如需其他颜色可定制）
* 油嘴: SUS304不锈钢, 位置与座子底部呈90°角
* 轴承：不锈钢材质，顶丝锁紧，配硅橡胶密封圈
（可选配轴承钢材质，或其他锁紧方式的轴承）
* 轴承添加食品级油脂 (也可按需定制高温/低温油脂，或者固体自润滑者油脂）
* 轴承座可在产品的一边塑料端盖 (OC=通盖/CC=闭盖)
* 产品工作的环境温度： -35℃~102℃
* 产品符合美国食品药品监督管理局联邦法规第21条（食品和药品）
* 该系列可添加抗菌纳米材料
联系我们 PDF 下载
带座轴承 杆端和向心关节轴承
Products

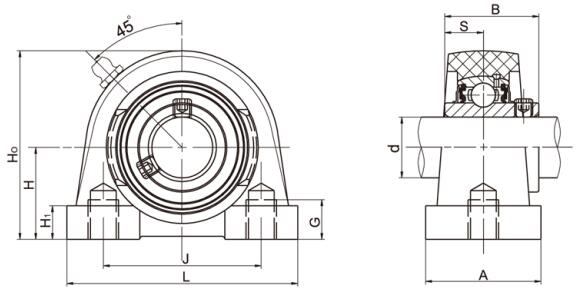

TP-SUCPA2 塑料座带座轴承立式座耐腐蚀结构图

20161113060640_17122

Products

TP-SUCPA2 塑料座带座轴承立式座耐腐蚀参数



产品型号 轴径 尺寸(mm) 螺栓尺寸 (mm) 重量 (kg)
d h L J A Ho G H1 B S
(in) (mm)
TP-SUCPA201
12 33.3 76 52 38 64 101331 12.7 M8 0.26
TP-SUCPA201-81/2
33.3 76 52 38 64 101331 12.7 M8 0.26
TP-SUCPA202
15 33.3 76 52 38 64 101331 12.7 M8 0.26
TP-SUCPA202-9 9/16
33.3 76 52 38 64 101331 12.7 M8 0.26
TP-SUCPA202-105/8
33.3 76 52 38 64 101331 12.7 M8 0.26
TP-SUCPA203
17 33.3 76 52 38 64 101331 12.7 M8 0.26
TP-SUCPA203-1111/16
33.3 76 52 38 64 101331 12.7 M8 0.26
TP-SUCPA204
20 33.3 76 52 38 64 101331 12.7 M8 0.26
TP-SUCPA204-123/4
33.3 76 52 38 64 101331 12.7 M8 0.26
TP-SUCPA205
25 36.5 84 56 38 72 121434.1 14.3 M10 0.32
TP-SUCPA205-14 7/8
36.5 84 56 38 72 121434.1 14.3 M10 0.32
TP-SUCPA205-15 15/16
36.5 84 56 38 72 121434.1 14.3 M10 0.32
TP-SUCPA205-161
36.5 84 56 38 72 121434.1 14.3 M10 0.32
TP-SUCPA206
30 42.9 95 66 48 84 121638.1 15.9 M10 0.53
TP-SUCPA206-17 1-1/16
42.9 95 66 48 84 121638.1 15.9 M10 0.53
TP-SUCPA206-18 1-1/8
42.9 95 66 48 84 121638.1 15.9 M10 0.53
TP-SUCPA206-19 1-3/16
42.9 95 66 48 84 121638.1 15.9 M10 0.53
TP-SUCPA206-201-1/4
42.9 95 66 48 84 121638.1 15.9 M10 0.53
TP-SUCPA207
35 47.6 110 80 48 95 121842.9 17.5 M10 0.73
TP-SUCPA207-20 1-1/4
47.6 110 80 48 95 121842.9 17.5 M10 0.73
TP-SUCPA207-21 1-5/16
47.6 110 80 48 95 121842.9 17.5 M10 0.73
TP-SUCPA207-22 1-3/8
47.6 110 80 48 95 121842.9 17.5 M10 0.73
TP-SUCPA207-231-7/16
47.6 110 80 48 95 121842.9 17.5 M10 0.73
TP-SUCPA208
40 49.2 116 84 54 100 151849.2 19 M12 0.93
TP-SUCPA208-24 1-1/2
49.2 116 84 54 100 151849.2 19 M12 0.93
TP-SUCPA208-251-9/16
49.2 116 84 54 100 151849.2 19 M12 0.93
TP-SUCPA209
45 54.2 120 90 54 108 152049.2 19 M12 1.06
TP-SUCPA209-26 1-5/8
54.2 120 90 54 108 152049.2 19 M12 1.06
TP-SUCPA209-27 1-11/16
54.2 120 90 54 108 152049.2 19 M12 1.06
TP-SUCPA209-281-3/4
54.2 120 90 54 108 152049.2 19 M12 1.06
TP-SUCPA210
50 57.2 130 94 60 116 182151.6 19 M16 1.25
TP-SUCPA210-30 1-7/8
57.2 130 94 60 116 182151.6 19 M16 1.25
TP-SUCPA210-31 1-15/16
57.2 130 94 60 116 182151.6 19 M16 1.25
TP-SUCPA210-322
57.2 130 94 60 116 182151.6 19 M16 1.25

备注: 该系列可添加抗菌纳米材料，有效抵抗大肠杆菌和金黄色葡萄球菌。

抗菌系列请在前面加 "AB"   例如: ABTP-SUCPA204.


负载方向塑料座受力断裂值(N)
204205206207208209210
TP-PA受力图821085401037012150122301290013850
690070106580808091001040011050
298028504950816098001071011360
