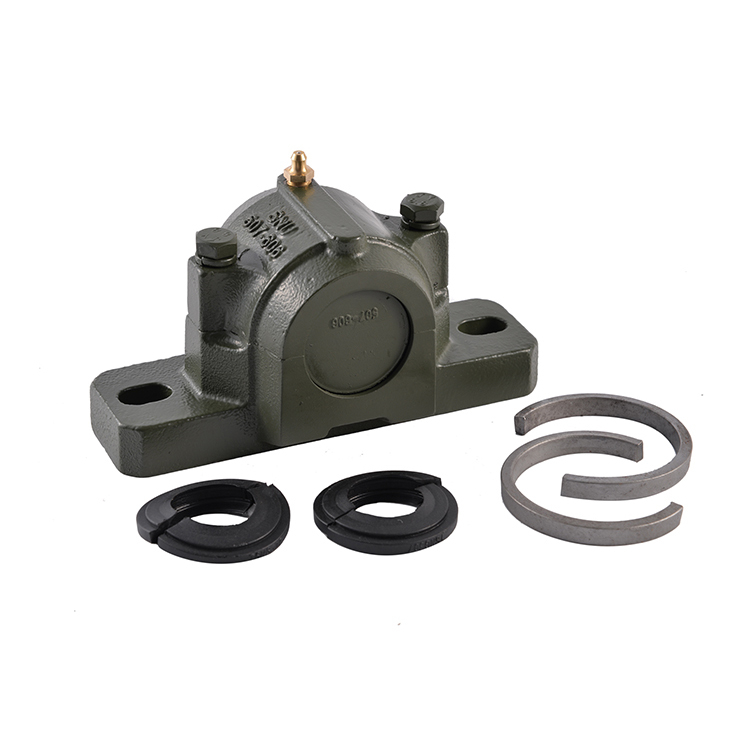

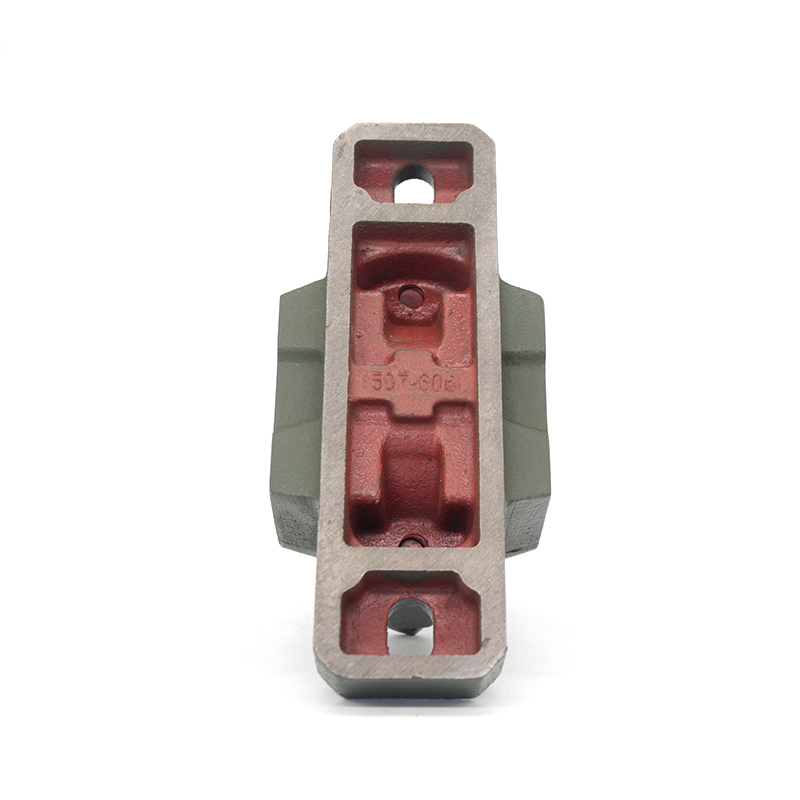

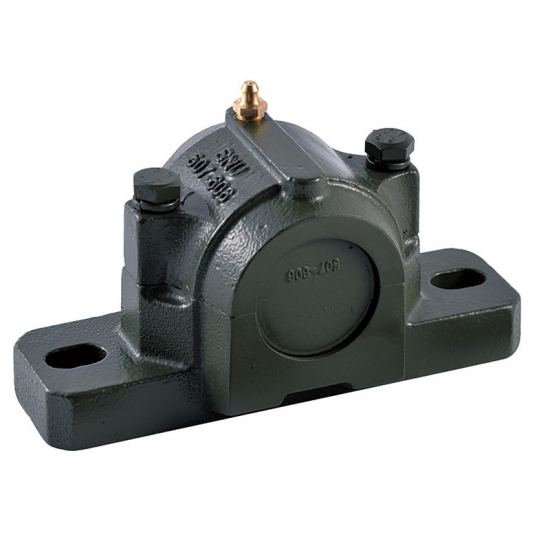

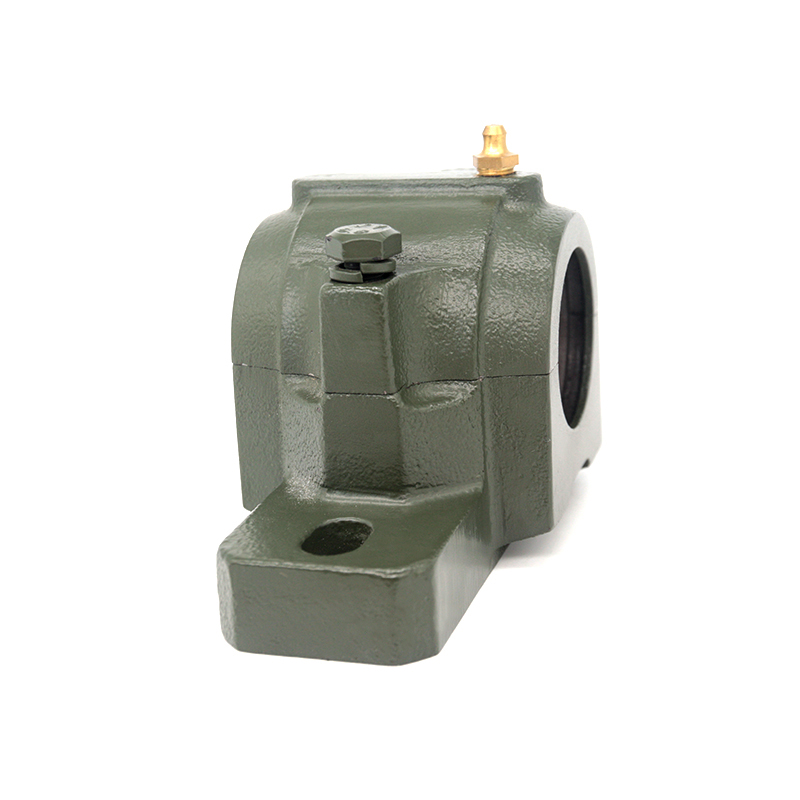

SNU5 剖分座

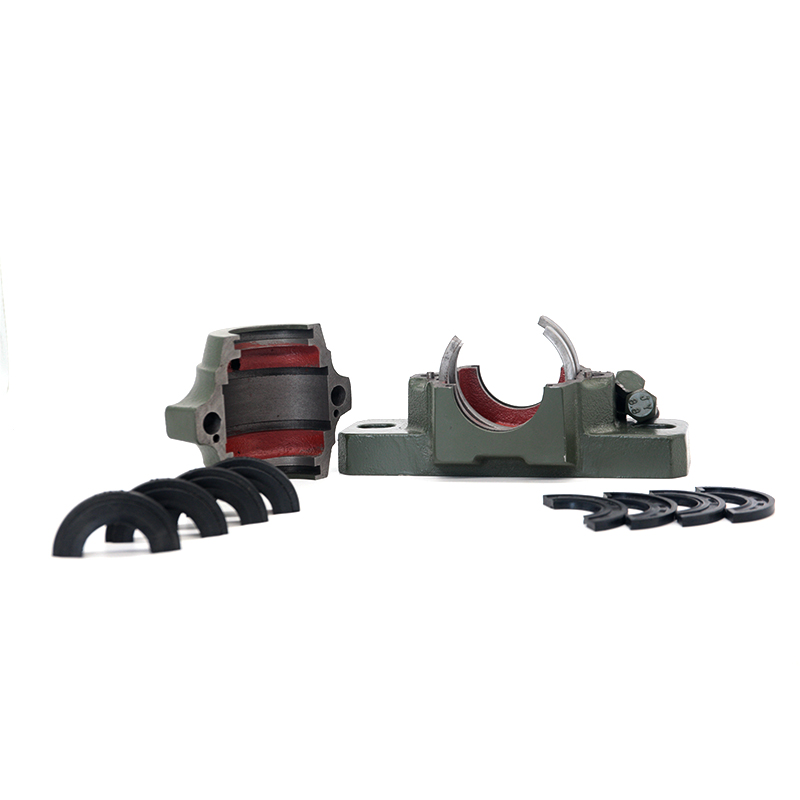

* 该类座子上下分离式设计，易于安装替换
* 材质：铸铁
* 座子颜色：墨绿色喷漆（可定制其他颜色）
* 油嘴：A3钢油嘴
* 产品可装配调心滚子轴承或调心球轴承
* 带定位环和U型/TSNG密封圈
* 产品可配防尘密封盖

联系我们  PDF 下载

 带座轴承

 杆端和向心关节轴承

Products

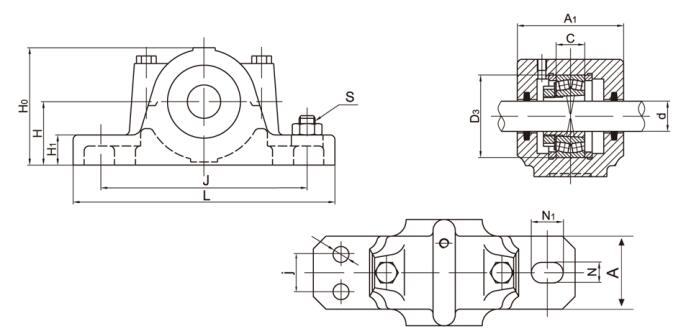

SNU5 剖分座结构图

20161119084513_61014

Products

SNU5 剖分座参数

轴承座型号	轴径 (mm)	尺寸(mm)												螺栓尺寸		重量 Kg	轴承型号	紧定套	定位环
		H h12	L	J	A	N	N1	H1	H0	A1	j	c	D3 H8	螺栓尺寸					定位环
		H h12	L	J	A	N	N1	H1	H0	A1	j	c	D3 H8	(2)	(4)				尺寸	数量
SNU505	20	40	165	130	46	13	20	19	71	67		25	52	M10		1.9	1205K	H205	52X5	2
SNU506	25	50	185	150	52	13	22	22	87	72		32	62	M10		2.2	1206K	H206	62X5	2
SNU507	30	50	185	150	52	13	20	22	92	82		34	72	M10		2.6	1207K	H207	72X8.5	2
SNU507	30	50	185	150	52	13	20	22	92	82		34	72	M10		2.6	22207K	H307	72X5.5	2
SNU508	35	60	205	170	60	15	20	25	106	85		39	80	M12		3.2	1208K	H208	80X10.5	2
SNU508	35	60	205	170	60	15	20	25	106	85		39	80	M12		3.2	22208K	H308	80X8	2
SNU509	40	60	205	170	60	15	20	25	109	85		30	85	M12		3.6	1209K	H209	85X5.5	2
SNU509	40	60	205	170	60	15	20	25	109	85		30	85	M12		3.6	22209K	H309	85X7	1
SNU510	45	60	205	170	60	15	20	25	112	90		41	90	M12		3.9	1210K	H210	90X10.5	2
SNU510	45	60	205	170	60	15	20	25	112	90		41	90	M12		3.9	22210K	H310	90X9	2
SNU511	50	70	255	210	70	18	23	28	127	95	35	44	100	M16	M12	5.2	1211K	H211	100X11.5	2
SNU511	50	70	255	210	70	18	23	28	127	95	35	44	100	M16	M12	5.2	22211K	H311	100X9.5	2
SNU512	55	70	255	210	70	18	23	30	133	105	35	48	110	M16	M12	6.7	1212K	H212	110X13	2
SNU512	55	70	255	210	70	18	23	30	133	105	35	48	110	M16	M12	6.7	22212K	H312	110X10	2
SNU513	60	80	275	230	80	18	24	30	148	110	35	51	120	M16	M12	7.9	1213K	H213	120X14	2
SNU513	60	80	275	230	80	18	24	30	148	110	35	51	120	M16	M12	7.9	22213K	H313	120X10	2
SNU515	65	80	280	230	80	18	26	30	154	115	40	56	130	M16	M12	8.6	1215K	H215	130X15.5	2
SNU515	65	80	280	230	80	18	26	30	154	115	40	56	130	M16	M12	8.6	22215K	H315	130X12.5	2
SNU516	70	95	315	260	90	22	29	32	175	120	40	58	140	M20	M12	11.0	1216K	H216	140X16	2
SNU516	70	95	315	260	90	22	29	32	175	120	40	58	140	M20	M12	11.0	22216K	H316	140X12.5	2
SNU517	75	95	320	260	90	22	30	32	181	125	50	61	150	M20	M12	12	1217K	H217	150X16.5	2
SNU517	75	95	320	260	90	22	30	32	181	125	50	61	150	M20	M12	12	22217K	H317	150X12.5	2
SNU518	80	100	345	290	100	22	27	35	192	140	50	65	160	M20	M16	15	1218K	H218	160X17.5	2
SNU518	80	100	345	290	100	22	27	35	192	140	50	65	160	M20	M16	15	22218K	H318	160X12.5	2
SNU518	80	100	345	290	100	22	27	35	192	140	50	65	160	M20	M16	15	23218K	H2318	160X12.5	1
SNU519	85	112	345	290	100	22	27	35	209	145	50	68	170	M20	M16	16	1219K	H219	170X18	2
SNU519	85	112	345	290	100	22	27	35	209	145	50	68	170	M20	M16	16	22219K	H319	170X12.5	2
SNU520	90	112	380	320	110	26	32	40	215	160	60	70	180	M24	M16	18	1220K	H220	180X18	2
SNU520	90	112	380	320	110	26	32	40	215	160	60	70	180	M24	M16	18	22220K	H320	180X12	2
SNU520	90	112	380	320	110	26	32	40	215	160	60	70	180	M24	M16	18	23220K	H2320	180X9.7	1
SNU522	100	125	410	350	120	26	32	45	239	175	70	80	200	M24	M16	28	1222K	H222	200X21	2
SNU522	100	125	410	350	120	26	32	45	239	175	70	80	200	M24	M16	28	22222K	H322	200X13.5	2
SNU522	100	125	410	350	120	26	32	45	239	175	70	80	200	M24	M16	28	23222K	H2322	200X10.2	1
SNU524	110	140	410	350	120	26	32	45	271	185	70	86	215	M24	M16	36	22224K	H3124	215X14	2
SNU524	110	140	410	350	120	26	32	45	271	185	70	86	215	M24	M16	36	23224K	H2324	215X10	1
SNU526	115	150	445	380	130	28	35	50	290	190	70	90	230	M24	M20	47	22226K	H3126	230X13	2
SNU526	115	150	445	380	130	28	35	50	290	190	70	90	230	M24	M20	47	23226K	H2326	230X10	1
SNU528	125	150	500	420	150	35	42	50	302	205	80	98	250	M30	M24	49	22228K	H3128	250X15	2
SNU528	125	150	500	420	150	35	42	50	302	205	80	98	250	M30	M24	49	23228K	H2328	250X10	1
SNU530	135	160	530	450	160	35	42	60	323	220	90	106	270	M30	M24	57	22230K	H3130	270X16.5	2
SNU530	135	160	530	450	160	35	42	60	323	220	90	106	270	M30	M24	57	23230K	H2330	270X10	1
SNU532	140	170	550	470	160	35	42	60	344	235	90	114	290	M30	M24	64	22232K	H3132	290X17	2
SNU532	140	170	550	470	160	35	42	60	344	235	90	114	290	M30	M24	64	23232K	H2332	290X10	1
