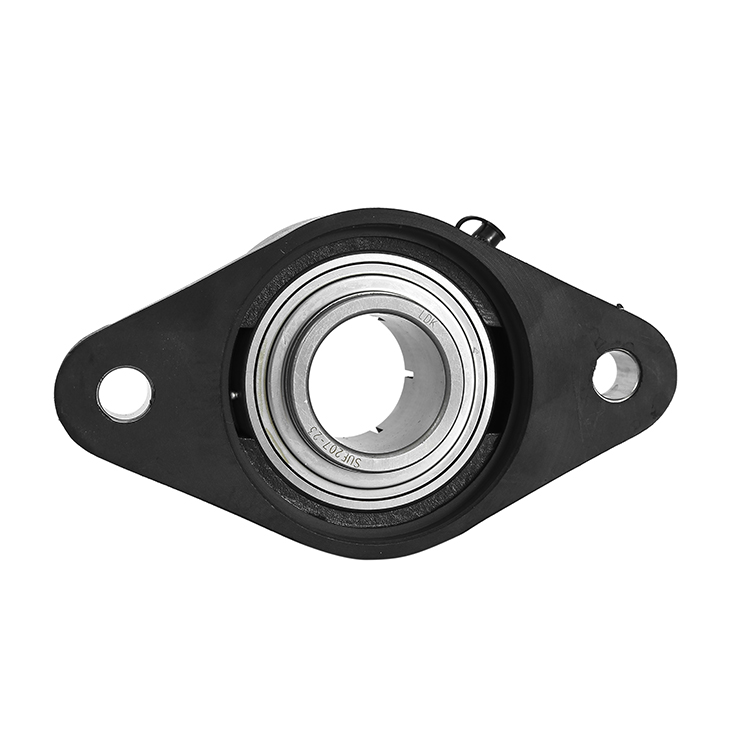

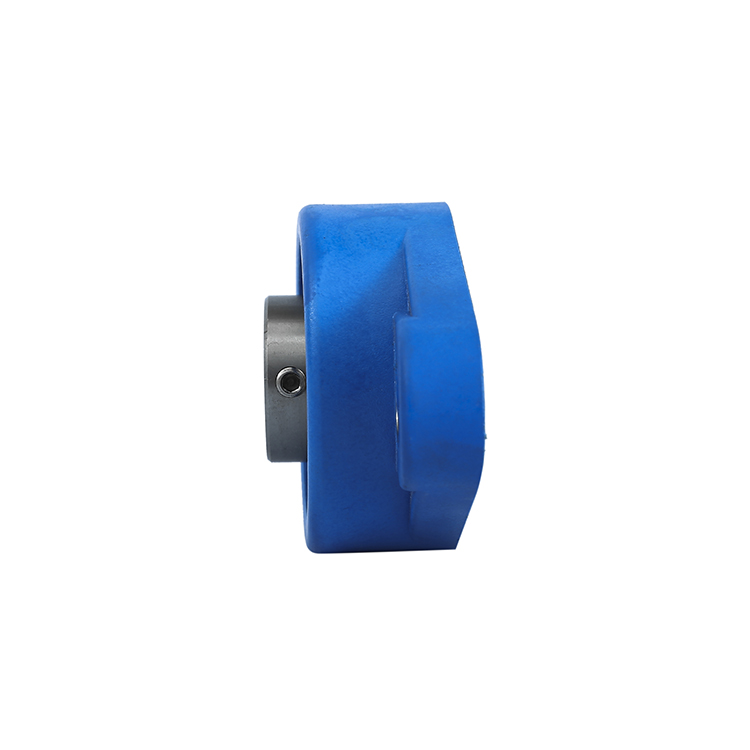

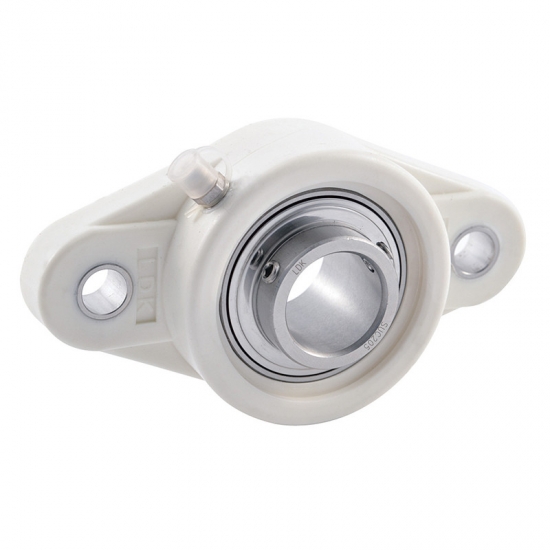

TP-SUCFL2 塑料座带座轴承菱形座耐腐蚀

* 轴承座: 塑料菱形座，2个螺栓孔,实心底，LDK品牌
* 轴承座材质: PBT塑料，实心底
* 座子有三个颜色可选：白色，绿色，黑色（如需其他颜色可定制）
* 油嘴: SUS304不锈钢
* 轴承：SUS440不锈钢材质，顶丝锁紧，配硅橡胶密封圈
（可选配轴承钢材质，或其他锁紧方式的轴承）
* 轴承添加食品级油脂 (也可按需定制高温/低温油脂，或者固体自润滑者油脂）
* 轴承座可在产品的一边塑料端盖 (OC=通盖/CC=闭盖)
* 产品工作的环境温度： -35℃~102℃
* 产品符合美国食品药品监督管理局联邦法规第21条（食品和药品）
* 该系列可添加抗菌纳米材料
联系我们 PDF 下载
带座轴承 杆端和向心关节轴承
Products

TP-SUCFL2 塑料座带座轴承菱形座耐腐蚀结构图

20161113214506_15413

Products

TP-SUCFL2 塑料座带座轴承菱形座耐腐蚀参数

产品型号 轴径 尺寸(mm) 螺栓尺寸 (mm) 重量 (kg)
d H J A2 A1 A N L B S Z
(in) (mm)
TP-SUCFL201
12 11390 15.414 26.5 11 65 31 12.7 33.7 M10 0.25
TP-SUCFL201-81/2
11390 15.414 26.5 11 65 31 12.7 33.7 M10 0.25
TP-SUCFL202
15 11390 15.414 26.5 11 65 31 12.7 33.7 M10 0.25
TP-SUCFL202-9 9/16
11390 15.414 26.5 11 65 31 12.7 33.7 M10 0.25
TP-SUCFL202-105/8
11390 15.414 26.5 11 65 31 12.7 33.7 M10 0.25
TP-SUCFL203
17 11390 15.414 26.5 11 65 31 12.7 33.7 M10 0.25
TP-SUCFL203-1111/16
11390 15.414 26.5 11 65 31 12.7 33.7 M10 0.25
TP-SUCFL204
20 11390 15.414 26.5 11 65 31 12.7 33.7 M10 0.25
TP-SUCFL204-123/4
11390 15.414 26.5 11 65 31 12.7 33.7 M10 0.25
TP-SUCFL205
25 131 99 17 14 29 1169 34.1 14.3 36.7 M10 0.32
TP-SUCFL205-14 7/8
131 99 17 14 29 1169 34.1 14.3 36.7 M10 0.32
TP-SUCFL205-15 15/16
131 99 17 14 29 1169 34.1 14.3 36.7 M10 0.32
TP-SUCFL205-161
131 99 17 14 29 1169 34.1 14.3 36.7 M10 0.32
TP-SUCFL206
30 148 117 19 14 31 11 80 38.1 15.9 41.2 M10 0.5
TP-SUCFL206-17 1-1/16
148 117 19 14 31 11 80 38.1 15.9 41.2 M10 0.5
TP-SUCFL206-18 1-1/8
148 117 19 14 31 11 80 38.1 15.9 41.2 M10 0.5
TP-SUCFL206-19 1-3/16
148 117 19 14 31 11 80 38.1 15.9 41.2 M10 0.5
TP-SUCFL206-201-1/4
148 117 19 14 31 11 80 38.1 15.9 41.2 M10 0.5
TP-SUCFL207
35 166 130 18 16 32 13 92 42.9 17.5 43.4 M12 0.7
TP-SUCFL207-20 1-1/4
166 130 18 16 32 13 92 42.9 17.5 43.4 M12 0.7
TP-SUCFL207-21 1-5/16
166 130 18 16 32 13 92 42.9 17.5 43.4 M12 0.7
TP-SUCFL207-22 1-3/8
166 130 18 16 32 13 92 42.9 17.5 43.4 M12 0.7
TP-SUCFL207-231-7/16
166 130 18 16 32 13 92 42.9 17.5 43.4 M12 0.7
TP-SUCFL208
40 176 144 21.5 20 37.5 14 101 49.2 19 51.7 M12 0.89
TP-SUCFL208-24 1-1/2
176 144 21.5 20 37.5 14 101 49.2 19 51.7 M12 0.89
TP-SUCFL208-251-9/16
176 144 21.5 20 37.5 14 101 49.2 19 51.7 M12 0.89
TP-SUCFL209
45 189 148.5 24 21 41 17 108 49.2 19 54.2 M16 1.01
TP-SUCFL209-26 1-5/8
189 148.5 24 21 41 17 108 49.2 19 54.2 M16 1.01
TP-SUCFL209-27 1-11/16
189 148.5 24 21 41 17 108 49.2 19 54.2 M16 1.01
TP-SUCFL209-281-3/4
189 148.5 24 21 41 17 108 49.2 19 54.2 M16 1.01
TP-SUCFL210
50 197 157 25 21 43 17 116 51.6 19 57.6 M16 1.13
TP-SUCFL210-30 1-7/8
197 157 25 21 43 17 116 51.6 19 57.6 M16 1.13
TP-SUCFL210-31 1-15/16
197 157 25 21 43 17 116 51.6 19 57.6 M16 1.13
TP-SUCFL210-322
197 157 25 21 43 17 116 51.6 19 57.6 M16 1.13
TP-SUCFL211
55 224 184 25 20 43 17 130 55.6 22.2 58.1 M16 1.5
TP-SUCFL211-32 2
224 184 25 20 43 17 130 55.6 22.2 58.1 M16 1.5
TP-SUCFL211-34 2-1/8
224 184 25 20 43 17 130 55.6 22.2 58.1 M16 1.5
TP-SUCFL211-352-3/16
224 184 25 20 43 17 130 55.6 22.2 58.1 M16 1.5
TP-SUCFL212
60 250 202 29 20 48 18140 65.1 25.4 68.7 M16 2.1
TP-SUCFL212-36 2-1/4
250 202 29 20 48 18140 65.1 25.4 68.7 M16 2.1
TP-SUCFL212-38 2-3/8
250 202 29 20 48 18140 65.1 25.4 68.7 M16 2.1

TP-SUCFL212-39

2-7/16
250 202 29 20 48 18140 65.1 25.4 68.7 M16 2.1

备注: 该系列可添加抗菌纳米材料，有效抵抗大肠杆菌和金黄色葡萄球菌。

抗菌系列请在前面加 "AB"   例如: ABTP-SUCFL204.


负载方向塑料座受力断裂值(N)
204205206207208209210211212
TP-FL受力图108721255418224169001721317600179501830018700
105901509316826149001515015350156501590016250
515053105630600065106940759082508950
