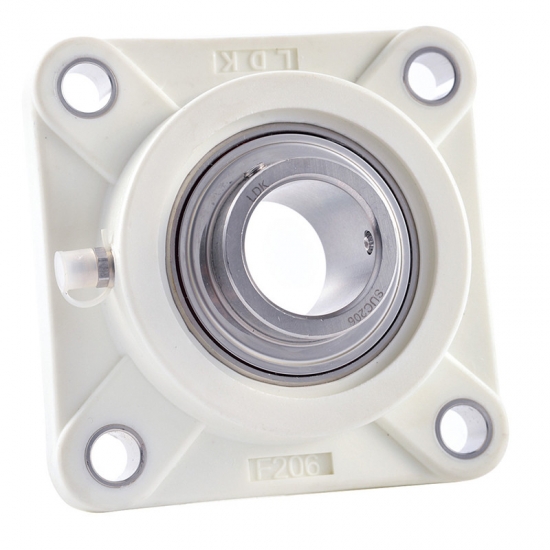

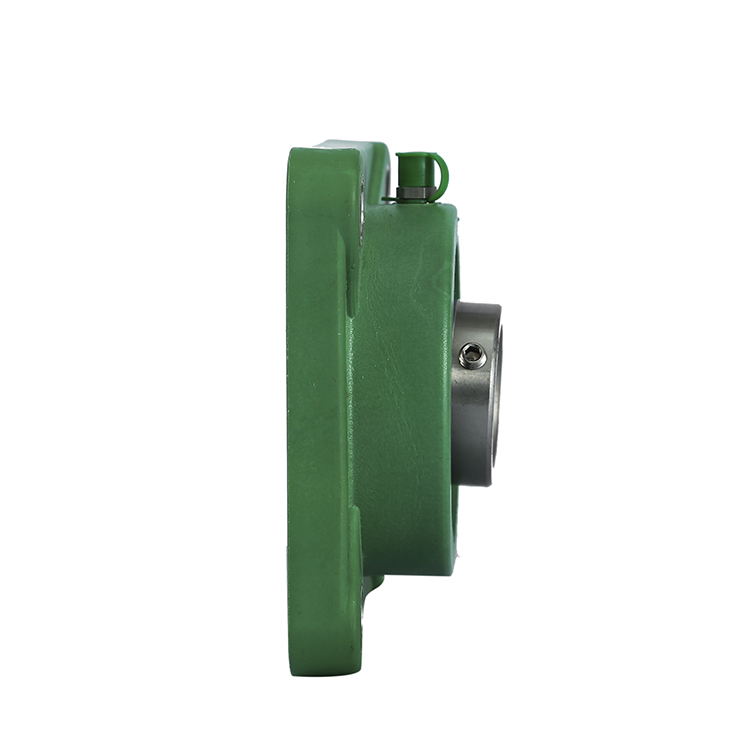

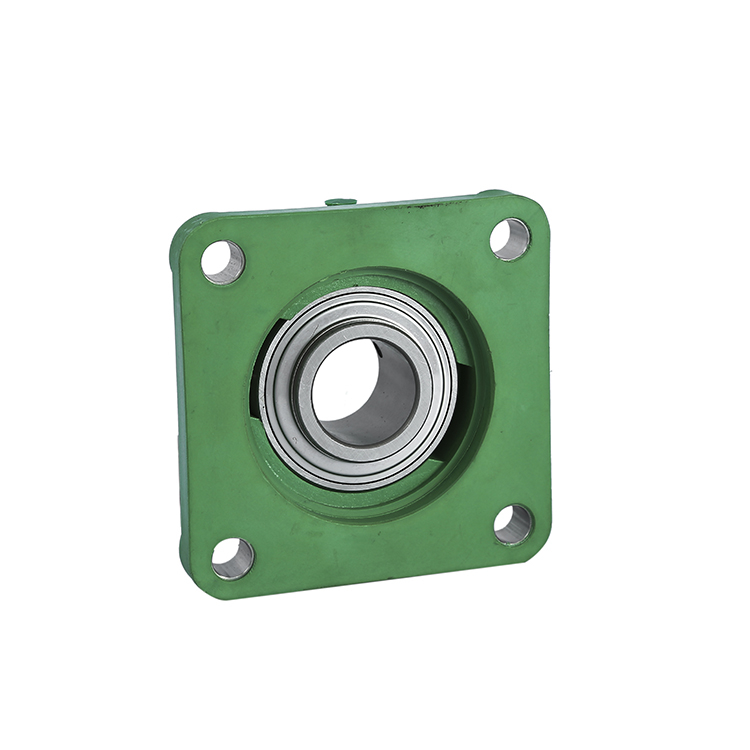

TP-SUCF2 塑料座带座轴承方形座耐腐蚀

* 轴承座: 塑料法兰方形座，4个螺栓孔,实心底，LDK品牌
* 轴承座材质: PBT塑料，实心底

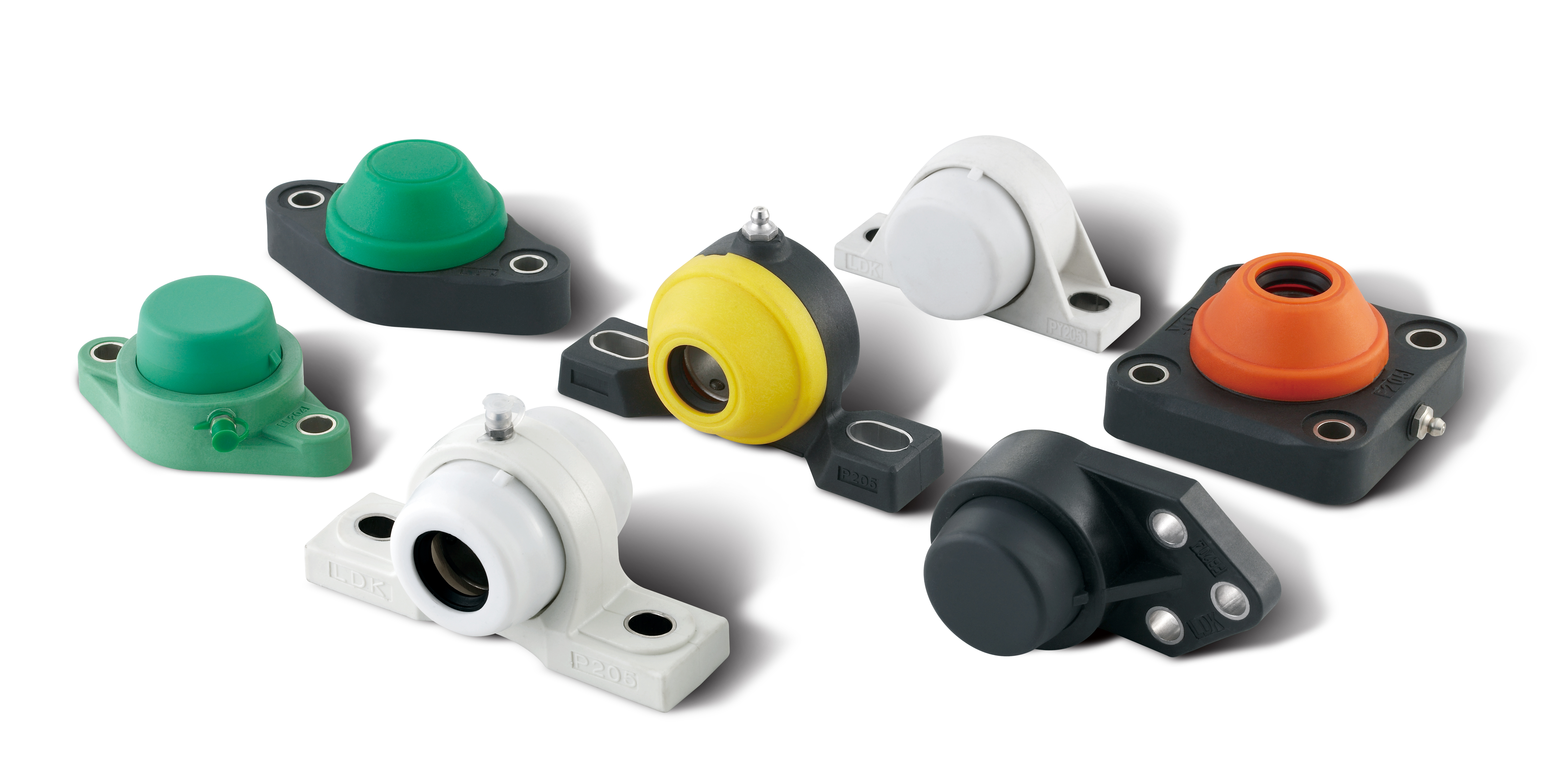

* 座子有三个颜色可选：白色，绿色，黑色（如需其他颜色可定制）
* 油嘴: SUS304不锈钢
* 轴承：SUS440不锈钢材质，顶丝锁紧，配硅橡胶密封圈
（可选配轴承钢材质，或其他锁紧方式的轴承）
* 轴承添加食品级油脂 (也可按需定制高温/低温油脂，或者固体自润滑者油脂）
* 轴承座可在产品的一边塑料端盖 (OC=通盖/CC=闭盖)
* 产品工作的环境温度： -35℃~102℃
* 产品符合美国食品药品监督管理局联邦法规第21条（食品和药品）
* 该系列可添加抗菌纳米材料
联系我们 PDF 下载
带座轴承 杆端和向心关节轴承
Products

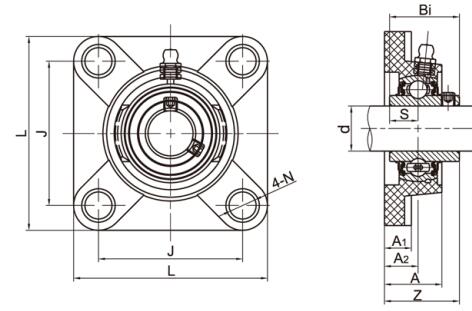

TP-SUCF2 塑料座带座轴承方形座耐腐蚀结构图

20161113055339_86355

Products

TP-SUCF2 塑料座带座轴承方形座耐腐蚀参数

产品型号 轴径 尺寸(mm) 螺栓尺寸 (mm) 重量 (kg)
d L J A2 Al A N B S z
(in) (mm)
TP-SUCF201
12 86 63.5 18 13.4 27.8 11 31 12.7 36.3 M10 0.29
TP-SUCF201-81/2
86 63.5 18 13.4 27.8 11 31 12.7 36.3 M10 0.29
TP-SUCF202
15 86 63.5 18 13.4 27.8 11 31 12.7 36.3 M10 0.29
TP-SUCF202-9 9/16
86 63.5 18 13.4 27.8 11 31 12.7 36.3 M10 0.29
TP-SUCF202-105/8
86 63.5 18 13.4 27.8 11 31 12.7 36.3 M10 0.29
TP-SUCF203
17 86 63.5 18 13.4 27.8 11 31 12.7 36.3 M10 0.29
TP-SUCF203-1111/16
86 63.5 18 13.4 27.8 11 31 12.7 36.3 M10 0.29
TP-SUCF204
20 86 63.5 18 13.4 27.8 11 31 12.7 36.3 M10 0.29
TP-SUCF204-123/4
86 63.5 18 13.4 27.8 11 31 12.7 36.3 M10 0.29
TP-SUCF205
25 95 70 17 14 28 11 34.1 14.3 36.7 M10 0.32
TP-SUCF205-14 7/8
95 70 17 14 28 11 34.1 14.3 36.7 M10 0.32
TP-SUCF205-15 15/16
95 70 17 14 28 11 34.1 14.3 36.7 M10 0.32
TP-SUCF205-161
95 70 17 14 28 11 34.1 14.3 36.7 M10 0.32
TP-SUCF206
30 108 83 19.2 14.3 31.5 11 38.1 15.9 41.4 M10 0.54
TP-SUCF206-17 1-1/16
108 83 19.2 14.3 31.5 11 38.1 15.9 41.4 M10 0.54
TP-SUCF206-18 1-1/8
108 83 19.2 14.3 31.5 11 38.1 15.9 41.4 M10 0.54
TP-SUCF206-19 1-3/16
108 83 19.2 14.3 31.5 11 38.1 15.9 41.4 M10 0.54
TP-SUCF206-201-1/4
108 83 19.2 14.3 31.5 11 38.1 15.9 41.4 M10 0.54
TP-SUCF207
35 118 92 21.5 15.5 34.8 13 42.9 17.5 46.9 M12 0.75
TP-SUCF207-20 1-1/4
118 92 21.5 15.5 34.8 13 42.9 17.5 46.9 M12 0.75
TP-SUCF207-21 1-5/16
118 92 21.5 15.5 34.8 13 42.9 17.5 46.9 M12 0.75
TP-SUCF207-22 1-3/8
118 92 21.5 15.5 34.8 13 42.9 17.5 46.9 M12 0.75
TP-SUCF207-231-7/16
118 92 21.5 15.5 34.8 13 42.9 17.5 46.9 M12 0.75
TP-SUCF208
40 130 102 23 18 37.5 14 49.2 19 53.2 M12 0.99
TP-SUCF208-24 1-1/2
130 102 23 18 37.5 14 49.2 19 53.2 M12 0.99
TP-SUCF208-251-9/16
130 102 23 18 37.5 14 49.2 19 53.2 M12 0.99
TP-SUCF209
45 137 105 24 19 41 17 49.2 19 54.2 M16 1.12
TP-SUCF209-26 1-5/8
137 105 24 19 41 17 49.2 19 54.2 M16 1.12
TP-SUCF209-27 1-11/16
137 105 24 19 41 17 49.2 19 54.2 M16 1.12
TP-SUCF209-281-3/4
137 105 24 19 41 17 49.2 19 54.2 M16 1.12
TP-SUCF210
50 143 111 25 21 43 17 51.6 19 57.6 M16 1.24
TP-SUCF210-30 1-7/8
143 111 25 21 43 17 51.6 19 57.6 M16 1.24
TP-SUCF210-31 1-15/16
143 111 25 21 43 17 51.6 19 57.6 M16 1.24
TP-SUCF210-322
143 111 25 21 43 17 51.6 19 57.6 M16 1.24
TP-SUCF211
55 162 130 25 20 43 17 55.6 22.2 58.4 M16 1.58
TP-SUCF211-32 2
162 130 25 20 43 17 55.6 22.2 58.4 M16 1.58
TP-SUCF211-34 2-1/8
162 130 25 20 43 17 55.6 22.2 58.4 M16 1.58
TP-SUCF211-352-3/16
162 130 25 20 43 17 55.6 22.2 58.4 M16 1.58
TP-SUCF212
60 175 143 29 19 48 17 65.1 25.4 68.7 M16 2.1
TP-SUCF212-36 2-1/4
175 143 29 19 48 17 65.1 25.4 68.7 M16 2.1
TP-SUCF212-38 2-3/8
175 143 29 19 48 17 65.1 25.4 68.7 M16 2.1
TP-SUCF212-392-7/16
175 143 29 19 48 17 65.1 25.4 68.7 M16 2.1

备注: 该系列可添加抗菌纳米材料，有效抵抗大肠杆菌和金黄色葡萄球菌。

抗菌系列请在前面加 "AB"   例如: ABTP-SUCF204.


负载方向塑料座受力断裂值(N)
204205206207208209210211212
TP-F 受力图159501600018000185001910019350196502155022600
102501215017700185001925019350196502150021900
467065907250791085209010960097009800
