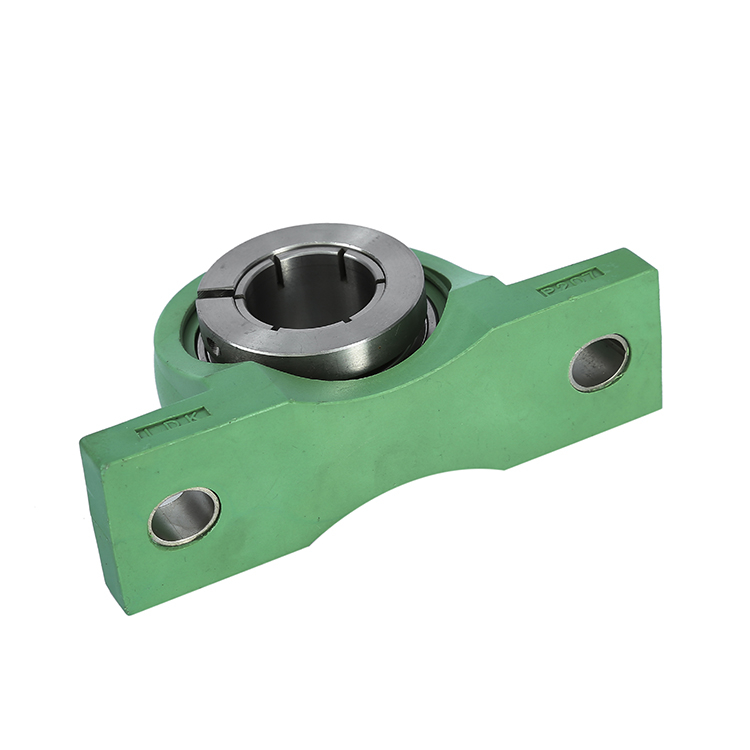

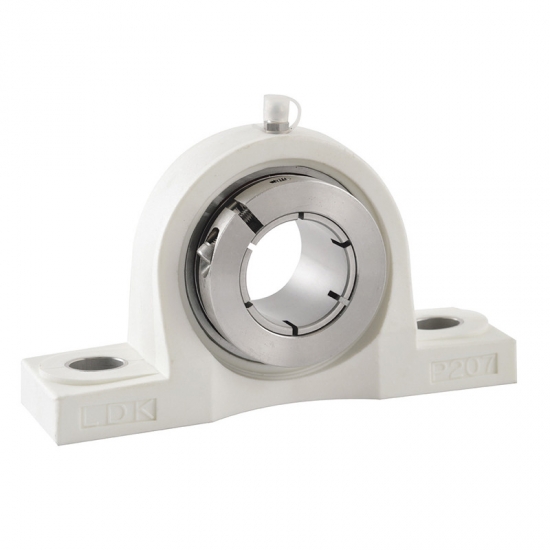

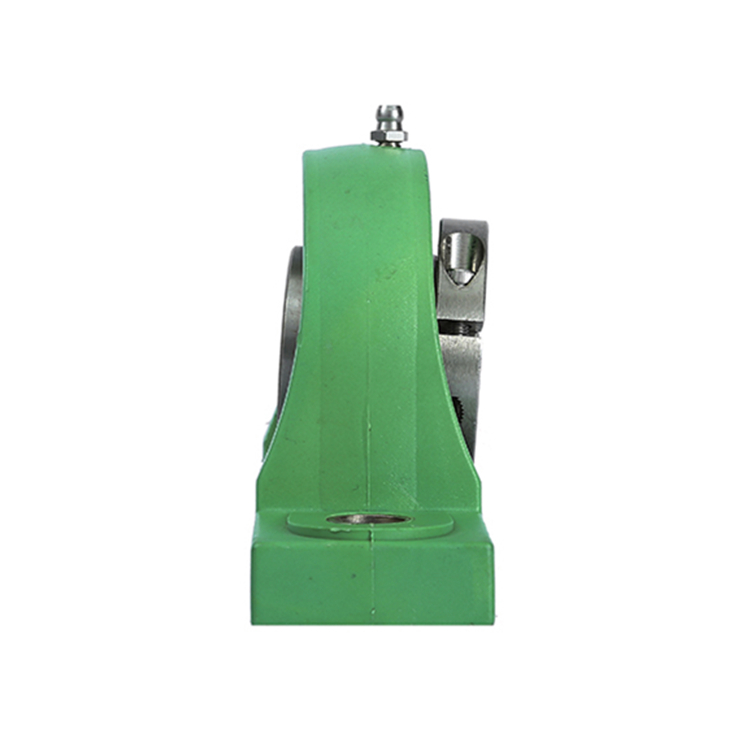

TP-SUEP2 塑料座带座轴承立式座耐腐蚀

* 轴承座: 塑料立式座，两个螺栓孔, 实心底，LDK品牌 (打字可定制)
* 轴承座材质: PBT塑料，实心底
* 座子有三个颜色可选：白色，绿色，黑色（如需其他颜色可定制）
* 油嘴: SUS304不锈钢, 位置与座子底部呈90°角
* 轴承：SUS440不锈钢材质，同心套锁紧，配硅橡胶密封圈
（可选配轴承钢材质，或其他锁紧方式的轴承）
* 轴承添加食品级油脂 (也可按需定制高温/低温油脂，或者固体自润滑者油脂）
* 轴承座可在产品的一边配塑料端盖 (OC=通盖/CC=闭盖)
* 产品工作的环境温度： -35℃~102℃
* 产品符合美国食品药品监督管理局联邦法规第21条（食品和药品）
* 该系列可添加抗菌纳米材料
联系我们 PDF 下载
带座轴承 杆端和向心关节轴承
Products

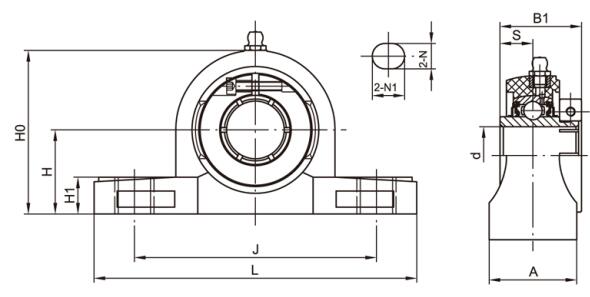

TP-SUEP2 塑料座带座轴承立式座耐腐蚀结构图

20161113054605_22561

Products

TP-SUEP2 塑料座带座轴承立式座耐腐蚀参数


产品型号 轴径 尺寸(mm) 螺栓尺寸 (mm) 重量  (kg)
d H L J A N N1 H1 Ho B1 S
(in) (mm)
TP-SUEP204
20 33.3 127 95 38 11 14 15 65.5 3312.7 M10 0.13
TP-SUEP204-123/4
33.3 127 95 38 11 14 15 65.5 3312.7 M10 0.13
TP-SUEP205
25 36.5 140 105 38 11 14 16 71
14.3 M10 0.14
TP-SUEP205-14 7/8
36.5 140 105 38 11 14 16 71
14.3 M10 0.14
TP-SUEP205-15 15/16
36.5 140 105 38 11 14 16 71
14.3 M10 0.14
TP-SUEP205-161
36.5 140 105 38 11 14 16 71
14.3 M10 0.14
TP-SUEP206
30 42.9 16311946 14 18 18 84 39.815.9 M12 0.25
TP-SUEP206-17 1-1/16
42.9 16311946 14 18 18 84 39.815.9 M12 0.25
TP-SUEP206-18 1-1/8
42.9 16311946 14 18 18 84 39.815.9 M12 0.25
TP-SUEP206-19 1-3/16
42.9 16311946 14 18 18 84 39.815.9 M12 0.25
TP-SUEP206-201-1/4
42.9 16311946 14 18 18 84 39.815.9 M12 0.25
TP-SUEP207
35 47.6 168 127 48 14 18 18 94.5 43.917.5 M12 0.29
TP-SUEP207-20 1-1/4
47.6 168 127 48 14 18 18 94.5 43.917.5 M12 0.29
TP-SUEP207-21 1-5/16
47.6 168 127 48 14 18 18 94.5 43.917.5 M12 0.29
TP-SUEP207-22 1-3/8
47.6 168 127 48 14 18 18 94.5 43.917.5 M12 0.29
TP-SUEP207-231-7/16
47.6 168 127 48 14 18 18 94.5 43.917.5 M12 0.29
TP-SUEP208
40 49.2 184 137 54 14 18 19.5 99 50.219 M12 0.34
TP-SUEP208-24 1-1/2
49.2 184 137 54 14 18 19.5 99 50.219 M12 0.34
TP-SUEP208-251-9/16
49.2 184 137 54 14 18 19.5 99 50.219 M12 0.34
TP-SUEP209
45 54 192 146 54 17 20 23 106 50.219 M16 0.38
TP-SUEP209-26 1-5/8
54 192 146 54 17 20 23 106 50.219 M16 0.38
TP-SUEP209-27 1-11/16
54 192 146 54 17 20 23 106 50.219 M16 0.38
TP-SUEP209-281-3/4
54 192 146 54 17 20 23 106 50.219 M16 0.38
TP-SUEP210
50 57.2 206159 60 17 20 24 114
19 M16 0.46
TP-SUEP210-30 1-7/8
57.2 206159 60 17 20 24 114
19 M16 0.46
TP-SUEP210-31 1-15/16
57.2 206159 60 17 20 24 114
19 M16 0.46
TP-SUEP210-322
57.2 206159 60 17 20 24 114
19 M16 0.46
TP-SUEP211
55 63.5 217 172 60 17 20 22 124 56.622.2 M16 0.53
TP-SUEP211-32 2
63.5 217 172 60 17 20 22 124 56.622.2 M16 0.53
TP-SUEP211-34 2-1/8
63.5 217 172 60 17 20 22 124 56.622.2 M16 0.53
TP-SUEP211-352-3/16
63.5 217 172 60 17 20 22 124 56.622.2 M16 0.53
TP-SUEP212
60 69.9 238 186 66 1824 24 13766.625.4 M16 0.72
TP-SUEP212-36 2-1/4
69.9 238 186 66 1824 24 13766.625.4 M16 0.72
TP-SUEP212-38 2-3/8
69.9 238 186 66 1824 24 13766.625.4 M16 0.72
TP-SUEP212-392-7/16
69.9 238 186 66 1824 24 13766.625.4 M16 0.72

备注: 该系列可添加抗菌纳米材料，有效抵抗大肠杆菌和金黄色葡萄球菌。

抗菌系列请在前面加 "AB"   例如: ABTP-SUEP204.


负载方向塑料座受力断裂值(N)
204205206207208209210211212
TP-P 受力图88001370012650127501310013360138501445020130
77001000010600127501110011400117501245013110
50005100575075008500895095501015010700
