UCSB2 立式座_UCSB2 立式座 _外球面带座轴承(铸铁)_带座轴承_产品

UCSB2 立式座

* 轴承座: 立式座，两个螺栓孔,LDK品牌 (打字可定制)
* 轴承座材质:HT200 铸灰铁(可根据需要定制球墨铸铁材质)
* 油嘴* 油嘴, 位置与座子底部呈45°角
* 喷漆: 墨绿色 (可根据需要定制其他喷漆颜色)
* 轴承座底部实心
* 轴承：Gcr15(AISI52100)轴承钢材质，顶丝锁紧
* 轴承可按需添加高温/低温油脂，或者固体自润滑油脂
* 轴承座可在产品的一边或两面配冲压端盖。 (S=通盖/SM=闭盖)

联系我们  PDF 下载

产品型号	轴径		尺寸 (mm)										螺栓尺寸		重量 (kg)
	d		H	L	J	A	A1	H1	Ho	N	B	s	(mm)	(in)
	(in)	(mm)	H	L	J	A	A1	H1	Ho	N	B	s	(mm)	(in)
UCSB205		25	31.7	92	70	38	25	58	67	12	34.1	14.3	M10	3/8	1.03
UCSB205-13	13/16		31.7	92	70	38	25	58	67	12	34.1	14.3	M10	3/8	1.03
UCSB205-14	7/8		31.7	92	70	38	25	58	67	12	34.1	14.3	M10	3/8	1.03
UCSB205-15	15/16		31.7	92	70	38	25	58	67	12	34.1	14.3	M10	3/8	1.03
UCSB205-16	1		31.7	92	70	38	25	58	67	12	34.1	14.3	M10	3/8	1.03
UCSB206		30	38.1	108	83	44	30	68	78	12	38.1	15.9	M10	3/8	1.63
UCSB206-17	1-1/16		38.1	108	83	44	30	68	78	12	38.1	15.9	M10	3/8	1.63
UCSB206-18	1-1/8		38.1	108	83	44	30	68	78	12	38.1	15.9	M10	3/8	1.63
UCSB206-19	1-3/16		38.1	108	83	44	30	68	78	12	38.1	15.9	M10	3/8	1.63
UCSB206-20	1-1/4		38.1	108	83	44	30	68	78	12	38.1	15.9	M10	3/8	1.63
UCSB207		35	44.4	133	102	48	33	76	95	14	42.9	17.5	M12	7/16	2.52
UCSB207-20	1-1/4		44.4	133	102	48	33	76	95	14	42.9	17.5	M12	7/16	2.52
UCSB207-21	1-5/16		44.4	133	102	48	33	76	95	14	42.9	17.5	M12	7/16	2.52
UCSB207-22	1-3/8		44.4	133	102	48	33	76	95	14	42.9	17.5	M12	7/16	2.52
UCSB207-23	1-7/16		44.4	133	102	48	33	76	95	14	42.9	17.5	M12	7/16	2.52
UCSB208		40	47.6	140	108	54	39	81	100	14	49.2	19	M12	7/16	3.12
UCSB208-24	1-1/2		47.6	140	108	54	39	81	100	14	49.2	19	M12	7/16	3.12
UCSB208-25	1-9/16		47.6	140	108	54	39	81	100	14	49.2	19	M12	7/16	3.12
UCSB209		45	50.8	146	111	54	39	86	105	14	49.2	19	M12	7/16	3.43
UCSB209-26	1-5/8		50.8	146	111	54	39	86	105	14	49.2	19	M12	7/16	3.43
UCSB209-27	1-11/16		50.8	146	111	54	39	86	105	14	49.2	19	M12	7/16	3.43
UCSB209-28	1-3/4		50.8	146	111	54	39	86	105	14	49.2	19	M12	7/16	3.43
UCSB210		50	53.97	152	118	60	41	90	110	14	51.6	19	M12	7/16	3.95
UCSB210-29	1-13/16		53.97	152	118	60	41	90	110	14	51.6	19	M12	7/16	3.95
UCSB210-30	1-7/8		53.97	152	118	60	41	90	110	14	51.6	19	M12	7/16	3.95
UCSB210-31	1-15/16		53.97	152	118	60	41	90	110	14	51.6	19	M12	7/16	3.95
UCSB210-32	2		53.97	152	118	60	41	90	110	14	51.6	19	M12	7/16	3.95
UCSB211		55	58.7	172	137	60	41	98	122	17	55.6	22.2	M16	5/8	4.92
UCSB211-32	2		58.7	172	137	60	41	98	122	17	55.6	22.2	M16	5/8	4.92
UCSB211-33	2-1/16		58.7	172	137	60	41	98	122	17	55.6	22.2	M16	5/8	4.92
UCSB211-34	2-1/8		58.7	172	137	60	41	98	122	17	55.6	22.2	M16	5/8	4.92
UCSB211-35	2-3/16		58.7	172	137	60	41	98	122	17	55.6	22.2	M16	5/8	4.92
UCSB212		60	69.85	197	162	65	48	111	146	17	65.1	25.4	M16	5/8	7.03
UCSB212-36	2-1/4		69.85	197	162	65	48	111	146	17	65.1	25.4	M16	5/8	7.03
UCSB212-37	2-5/16		69.85	197	162	65	48	111	146	17	65.1	25.4	M16	5/8	7.03
UCSB212-38	2-3/8		69.85	197	162	65	48	111	146	17	65.1	25.4	M16	5/8	7.03
UCSB212-39	2-7/16		69.85	197	162	65	48	111	146	17	65.1	25.4	M16	5/8	7.03
UCSB213		65	69.85	197	162	65	48	111	146	17	65.1	25.4	M16	5/8	7.62
UCSB213-40	2-1/2		69.85	197	162	65	48	111	146	17	65.1	25.4	M16	5/8	7.62
UCSB213-41	2-9/16		69.85	197	162	65	48	111	146	17	65.1	25.4	M16	5/8	7.62
UCSB214		70	76.2	206	172	73	60	117	155	17	74.6	30.2	M16	5/8	8.18
UCSB214-42	2-5/8		76.2	206	172	73	60	117	155	17	74.6	30.2	M16	5/8	8.18
UCSB214-43	2-11/16		76.2	206	172	73	60	117	155	17	74.6	30.2	M16	5/8	8.18
UCSB214-44	2-3/4		76.2	206	172	73	60	117	155	17	74.6	30.2	M16	5/8	8.18
UCSB215		75	76.2	206	172	73	55	117	155	17	77.8	33.3	M16	5/8	8.42
UCSB215-45	2-13/16		76.2	206	172	73	55	117	155	17	77.8	33.3	M16	5/8	8.42
UCSB215-46	2-7/8		76.2	206	172	73	55	117	155	17	77.8	33.3	M16	5/8	8.42
UCSB215-47	2-15/16		76.2	206	172	73	55	117	155	17	77.8	33.3	M16	5/8	8.42
UCSB215-48	3		76.2	206	172	73	55	117	155	17	77.8	33.3	M16	5/8	8.42
UCSB216		80	82.55	238	191	86	64	127	168	21	82.6	33.3	M20	3/4	10.55
UCSB216-50	3-1/8		82.55	238	191	86	64	127	168	21	82.6	33.3	M20	3/4	10.55
UCSB217		85	88.9	254	203	89	64	136	181	21	85.7	34.1	M20	3/4	13
UCSB217-52	3-1/4		88.9	254	203	89	64	136	181	21	85.7	34.1	M20	3/4	13
UCSB218		90	98.4	273	222	92	67	152	200	25	96	39.7	M24		16.29
UCSB218-56	3-1/2		98.4	273	222	92	67	152	200	25	96	39.7	M24		16.29
UCSBX20		100	108	298	241	108	70	178	221	26	108	49.2	M24		23.52
UCSB20-63	3-15/16		108	298	241	108	70	178	221	26	108	49.2	M24		23.52
UCSB20-64	4		108	298	241	108	70	178	221	26	108	49.2	M24		23.52

UCSB2 立式座

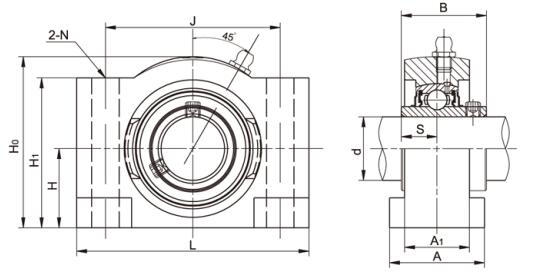

UCSB2 立式座结构图

UCSB2 立式座参数
