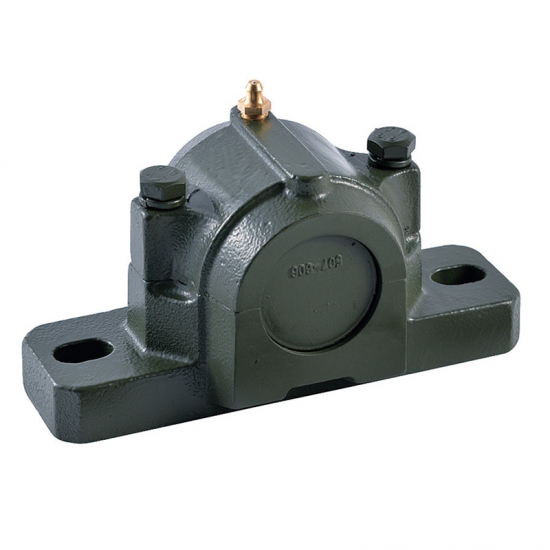

SNG5 剖分座

* 该类座子上下分离式设计，易于安装替换
* 材质：铸铁
* 座子颜色：墨绿色喷漆（可定制其他颜色）
* 油嘴：A3钢油嘴
* 产品可装配调心滚子轴承或调心球轴承

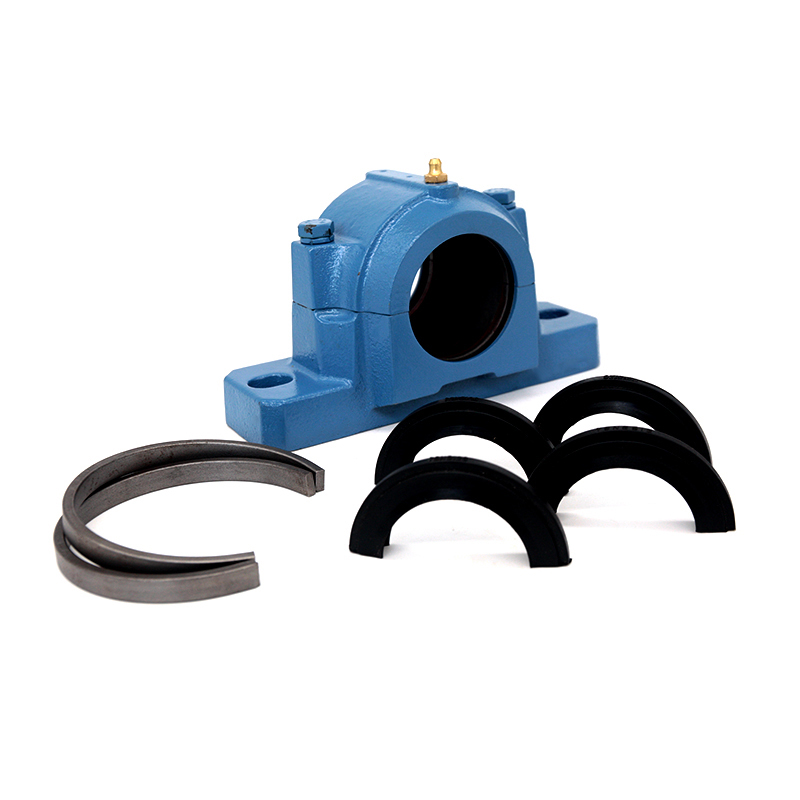

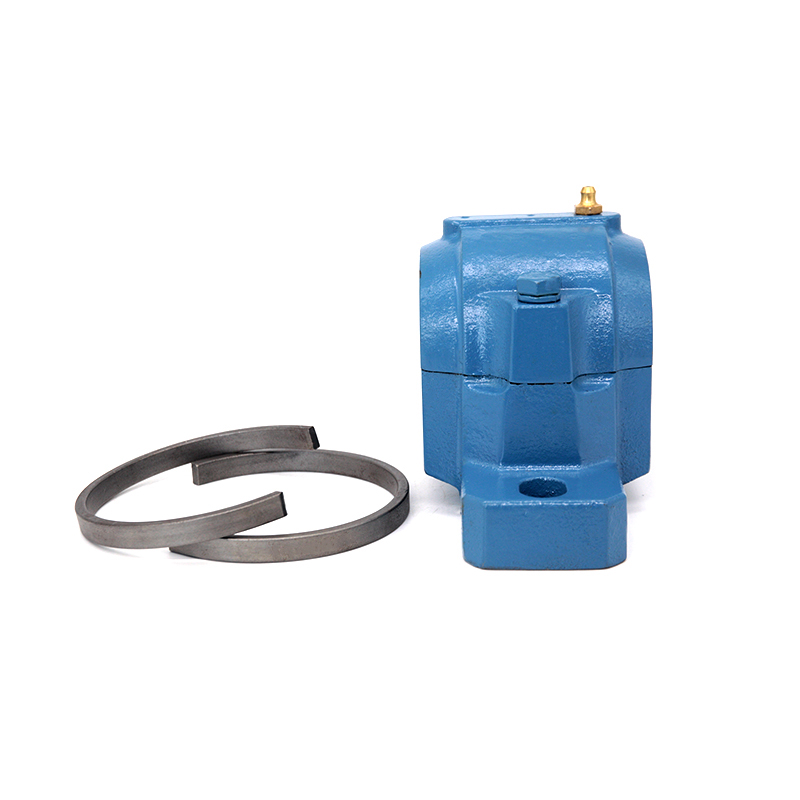

* 带定位环和TSNG密封圈
* 产品可配防尘密封盖
联系我们 PDF 下载
带座轴承 杆端和向心关节轴承
Products

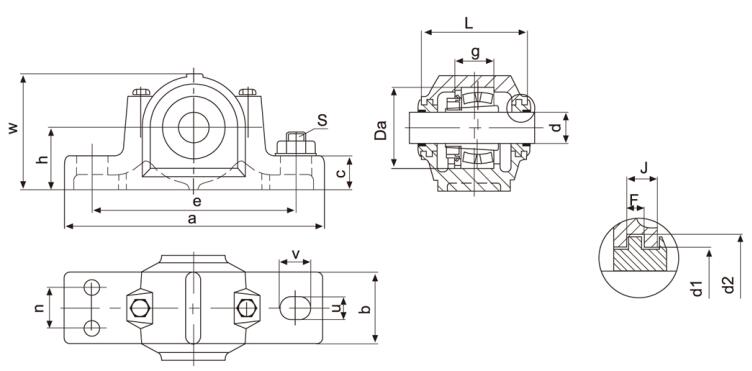

SNG5 剖分座结构图

20161119131132_89220

Products

SNG5 剖分座参数

轴承座型号

轴径

(mm)

尺寸 (mm)

重量

Kg

轴承型号 紧定套 定位环
H H12 a e b U V C W L d1 H12 d2 H12 n J F g H12 Da H8 S
(2) (4) 尺寸 数量
SNG507-606 30 50 185 150 52 13 20 22 92 82 46.5 54.5
7.5 5 34 72 M10
2.61207K  H207  SR72X8.5  2
SNG507-606 30 50 185 150 52 13 20 22 92 82 46.5 54.5
7.5 5 34 72 M10
2.622207KH307SR72X5.52
SNG508-607 35 60 205 170 60 15 20 25 106 85 51.5 59.5
7.5 5 3980 M12
3.21208K  H208  SR80X10.52
SNG508-607 35 60 205 170 60 15 20 25 106 85 51.5 59.5
7.5 5 3980 M12
3.222208KH308SR80X82
SNG509 40 60 205 170 60 15 20 25 109 85 56.9 64.9
8.5 5 30 85 M12
3.61209K  H209  SR85X5.5  2
SNG509 40 60 205 170 60 15 20 25 109 85 56.9 64.9
8.5 5 30 85 M12
3.622209KH309SR85X71
SNG510-608 45 60 205 170 60 15 20 25 112 90 62 70.5
8.5 5 41 90 M12
3.91210K  H210  SR90X10.52
SNG510-608 45 60 205 170 60 15 20 25 112 90 62 70.5
8.5 5 41 90 M12
3.922210KH310SR90X92
SNG511-609 50 70 255 210 70 18 23 28 127 95 67 75.5 35 8.5 5 44 100 M16
5.2 1211K  H211  SR100X11.5  2
SNG511-609 50 70 255 210 70 18 23 28 127 95 67 75.5 35 8.5 5 44 100 M16
5.2 22211KH311SR100X9.52
SNG512-610 55 70 255 210 70 18 23 30 133 105 72 80.5 35 8.5 5 48 110 M16 M12 6.7 1212K  H212  SR110X132
SNG512-610 55 70 255 210 70 18 23 30 133 105 72 80.5 35 8.5 5 48 110 M16 M12 6.7 22212KH312SR110X102
SNG513-611 60 80 275 230 80 18 24 30 148 110 77 85.5 35 8.5 5 51 120 M16 M12 7.9 1213K  H213  SR120X14  2
SNG513-611 60 80 275 230 80 18 24 30 148 110 77 85.5 35 8.5 5 51 120 M16 M12 7.9 22213KH313SR120X102
SNG515-612 65 80 280 230 80 18 26 32 154 115 87 95.5 40 8.5 5 56 130 M16 M12 8.61215K  H215  SR130X15.52
SNG515-612 65 80 280 230 80 18 26 32 154 115 87 95.5 40 8.5 5 56 130 M16 M12 8.622215KH315SR130X12.52
SNG516-613 70 95 315 260 90 22 29 32 175 120 92.5 101 40 10.5 5 58 140 M20 M12 11.0 1216K  H216  SR140X16  2
SNG516-613 70 95 315 260 90 22 29 32 175 120 92.5 101 40 10.5 5 58 140 M20 M12 11.0 22216KH316SR140X12.52
SNG517 75 95 320 260 90 22 30 35 181 125 97.5 106 50 10.5 5 61 150 M20 M12 121217K  H217  SR150X16.52
SNG517 75 95 320 260 90 22 30 35 181 125 97.5 106 50 10.5 5 61 150 M20 M12 1222217KH317SR150X12.52
SNG518-615 80 100 345 290 100 22 27 35 192 140 102.5 111 50 10.5 5 65 160 M20 M16 151218K  H218  SR160X17.5  2
SNG518-615 80 100 345 290 100 22 27 35 192 140 102.5 111 50 10.5 5 65 160 M20 M16 1522218K H318 SR160X12.5 2
SNG518-615 80 100 345 290 100 22 27 35 192 140 102.5 111 50 10.5 5 65 160 M20 M16 1523218KH2318SR160X12.51
SNG519-616 85 112 345 290 100 22 27 40 209 145 131 141 50 11.5 6 68 170 M20 M16 161219K  H219  SR170X182
SNG519-616 85 112 345 290 100 22 27 40 209 145 131 141 50 11.5 6 68 170 M20 M16 1622219KH319SR170X12.52
SNG520-617 90 112 380 320 110 26 32 45 215 160 137.5 147.5 60 11.5 6 70 180 M24 M16 181220K  H220  SR180x18  2
SNG520-617 90 112 380 320 110 26 32 45 215 160 137.5 147.5 60 11.5 6 70 180 M24 M16 1822220K H320 SR180X12 2
SNG520-617 90 112 380 320 110 26 32 45 215 160 137.5 147.5 60 11.5 6 70 180 M24 M16 1823220KH2320SR180X9.71
SNG522-619 100 125 410 350 120 26 32 45 239 175 147.5 157.5 70 11.5 6 80 200 M24 M16 281222K  H222  SR200X212
SNG522-619 100 125 410 350 120 26 32 45 239 175 147.5 157.5 70 11.5 6 80 200 M24 M16 2822222K H322 SR200X13.52
SNG522-619 100 125 410 350 120 26 32 45 239 175 147.5 157.5 70 11.5 6 80 200 M24 M16 2823222KH2322SR200X10.21
SNG524-620 110 140 410 350 120 26 32 45 271 185 157.5 167.5 70 11.5 6 86 215 M24 M16 3622224K  H3124  SR215x14  2
SNG524-620 110 140 410 350 120 26 32 45 271 185 157.5 167.5 70 11.5 6 86 215 M24 M16 3623224KH2324SR215x101
SNG526 115 150 445 380 130 28 35 50 290 190 167.5 177.5 70 13 6 90 230 M24 M20 4722226K  H3126  SR230X132
SNG526 115 150 445 380 130 28 35 50 290 190 167.5 177.5 70 13 6 90 230 M24 M20 4723226KH2326SR230X101
SNG528 125 150 500 420 150 35 42 50 302 205 177.5 187.5 80 13 6 98 250 M30 M24 4922228K  H3128  SR250X15  2
SNG528 125 150 500 420 150 35 42 50 302 205 177.5 187.5 80 13 6 98 250 M30 M24 4923228KH2328SR250x101
SNG530 135 160 530 450 160 35 42 60 323 220 192.5 202.5 90 13.5 6 106 270 M30 M24 5722230K  H3130  SR270X16.52
SNG530 135 160 530 450 160 35 42 60 323 220 192.5 202.5 90 13.5 6 106 270 M30 M24 5723230KH2330SR270X101
SNG532 140 170 550 470 160 35 42 60 344 235 202.5 212.5 90 13.5 6 114 290 M30 M24 6422232K  H3132  SR290X17  2
SNG532 140 170 550 470 160 35 42 60 344 235 202.5 212.5 90 13.5 6 114 290 M30 M24 6423232KH2332

SR290X10

1
