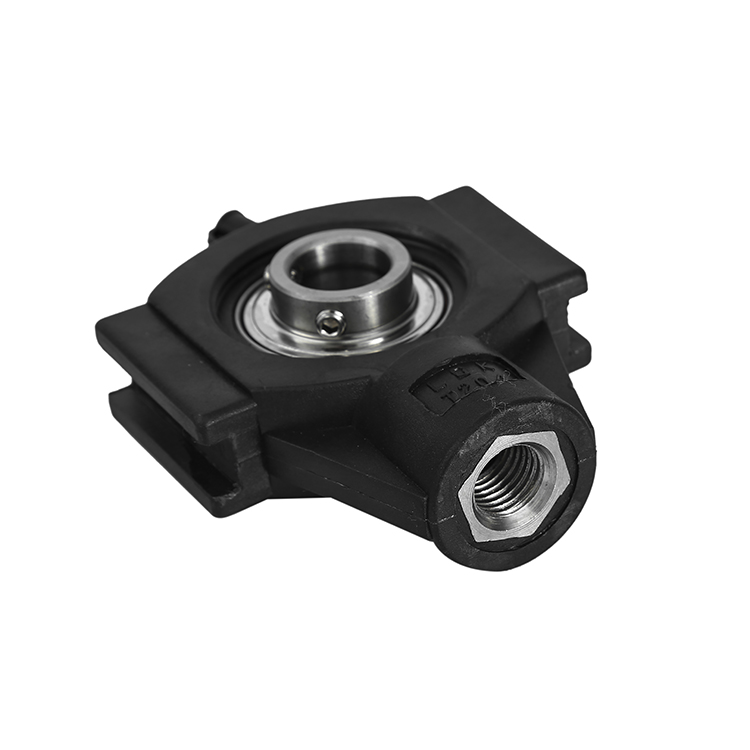

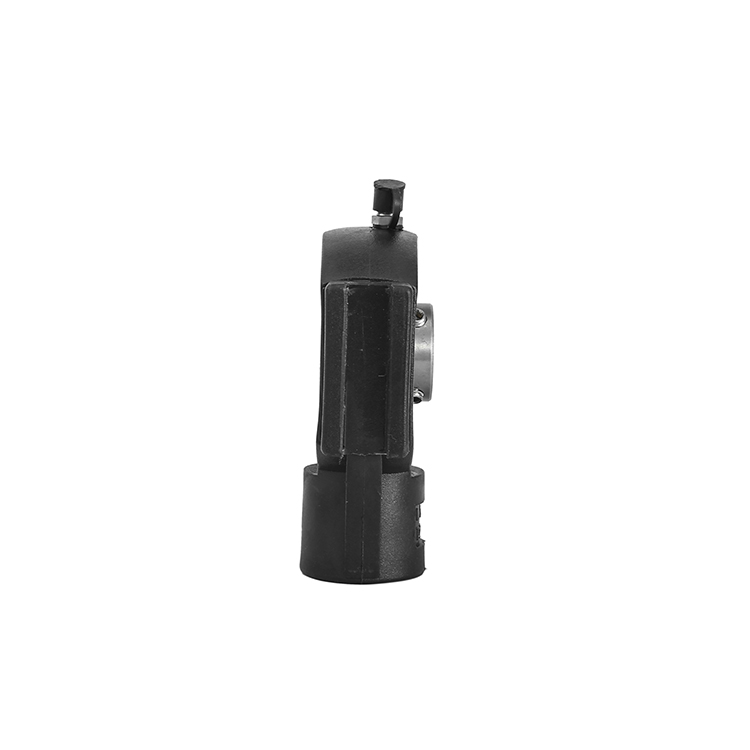

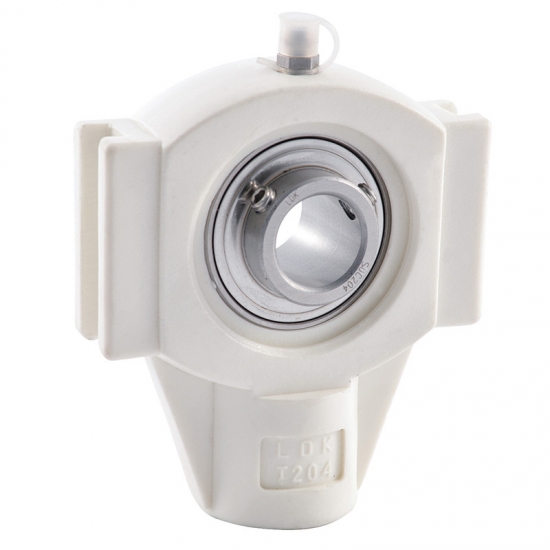

TP-SUCT2 塑料座带座轴承滑块座耐腐蚀

* 轴承座: 塑料滑块座，LDK品牌
* 轴承座材质: PBT塑料
* 座子有三个颜色可选：白色，绿色，黑色（如需其他颜色可定制）
* 油嘴: SUS304不锈钢，位置与座子底部呈90°角
* 轴承：SUS440不锈钢材质，顶丝锁紧，配硅橡胶密封圈
（可选配轴承钢材质，或其他锁紧方式的轴承）
* 轴承添加食品级油脂 (也可按需定制高温/低温油脂，或者固体自润滑者油脂）
* 轴承座可在产品的一边塑料端盖 (OC=通盖/CC=闭盖)
* 产品工作的环境温度： -35℃~102℃
* 产品符合美国食品药品监督管理局联邦法规第21条（食品和药品）
* 该系列可添加抗菌纳米材料
联系我们 PDF 下载
带座轴承 杆端和向心关节轴承
Products

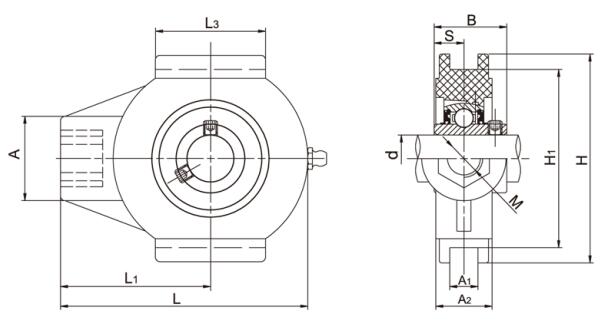

TP-SUCT2 塑料座带座轴承滑块座耐腐蚀结构图

20161113061849_86920

Products

TP-SUCT2 塑料座带座轴承滑块座耐腐蚀参数

产品型号 轴径 尺寸(mm) 重量 (kg)
d L A2 A1 L1 H H1 M A L3 B S
(in) (mm)
TP-SUCT201
12 99 27.5 12 64 88 76 M16 36 47 31 12.7 0.33
TP-SUCT201-81/2
99 27.5 12 64 88 76 M16 36 47 31 12.7 0.33
TP-SUCT202
15 99 27.5 12 64 88 76 M16 36 47 31 12.7 0.33
TP-SUCT202-9 9/16
99 27.5 12 64 88 76 M16 36 47 31 12.7 0.33
TP-SUCT202-105/8
99 27.5 12 64 88 76 M16 36 47 31 12.7 0.33
TP-SUCT203
17 99 27.5 12 64 88 76 M16 36 47 31 12.7 0.33
TP-SUCT203-1111/16
99 27.5 12 64 88 76 M16 36 47 31 12.7 0.33
TP-SUCT204
20 99 27.5 12 64 88 76 M16 36 47 31 12.7 0.33
TP-SUCT204-123/4
99 27.5 12 64 88 76 M16 36 47 31 12.7 0.33
TP-SUCT205
25 99 27.5 12 64 88 76M16 36 47 34.1 14.3 0.34
TP-SUCT205-14 7/8
99 27.5 12 64 88 76M16 36 47 34.1 14.3 0.34
TP-SUCT205-15 15/16
99 27.5 12 64 88 76M16 36 47 34.1 14.3 0.34
TP-SUCT205-161
99 27.5 12 64 88 76M16 36 47 34.1 14.3 0.34
TP-SUCT206
30 125 34.5 12 76 10289 M16 40 63 38.1 15.9 0.62
TP-SUCT206-17 1-1/16
125 34.5 12 76 10289 M16 40 63 38.1 15.9 0.62
TP-SUCT206-18 1-1/8
125 34.5 12 76 10289 M16 40 63 38.1 15.9 0.62
TP-SUCT206-19 1-3/16
125 34.5 12 76 10289 M16 40 63 38.1 15.9 0.62
TP-SUCT206-201-1/4
125 34.5 12 76 10289 M16 40 63 38.1 15.9 0.62
TP-SUCT207
35 125 34.5 12 76 10289 M16 40 63 42.9 17.5 0.73
TP-SUCT207-20 1-1/4
125 34.5 12 76 10289 M16 40 63 42.9 17.5 0.73
TP-SUCT207-21 1-5/16
125 34.5 12 76 10289 M16 40 63 42.9 17.5 0.73
TP-SUCT207-22 1-3/8
125 34.5 12 76 10289 M16 40 63 42.9 17.5 0.73
TP-SUCT207-231-7/16
125 34.5 12 76 10289 M16 40 63 42.9 17.5 0.73
TP-SUCT208
40 140 34.5 16 85 114102M16 40 80 49.2 19 0.96
TP-SUCT208-24 1-1/2
140 34.5 16 85 114102M16 40 80 49.2 19 0.96
TP-SUCT208-251-9/16
140 34.5 16 85 114102M16 40 80 49.2 19 0.96
TP-SUCT209
45 149 40 16 90 116 102M20 50 85 49.2 19 1.14
TP-SUCT209-26 1-5/8
149 40 16 90 116 102M20 50 85 49.2 19 1.14
TP-SUCT209-27 1-11/16
149 40 16 90 116 102M20 50 85 49.2 19 1.14
TP-SUCT209-281-3/4
149 40 16 90 116 102M20 50 85 49.2 19 1.14
TP-SUCT210
50 149 40 16 90 116 102M20 50 85 51.6 19 1.17
TP-SUCT210-30 1-7/8
149 40 16 90 116 102M20 50 85 51.6 19 1.17
TP-SUCT210-31 1-15/16
149 40 16 90 116 102M20 50 85 51.6 19 1.17
TP-SUCT210-322
149 40 16 90 116 102M20 50 85 51.6 19 1.17

备注: 该系列可添加抗菌纳米材料，有效抵抗大肠杆菌和金黄色葡萄球菌。

抗菌系列请在前面加 "AB"   例如: ABTP-SUCT204.

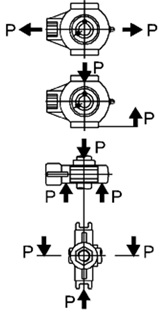

负载方向塑料座受力断裂值(N)
204205206207208209210
TP-T受力图14800155001580016500173001821018860
3930453051006500780087109750
8500103501090011300121501290013550
40770453004610044100428004423044880
