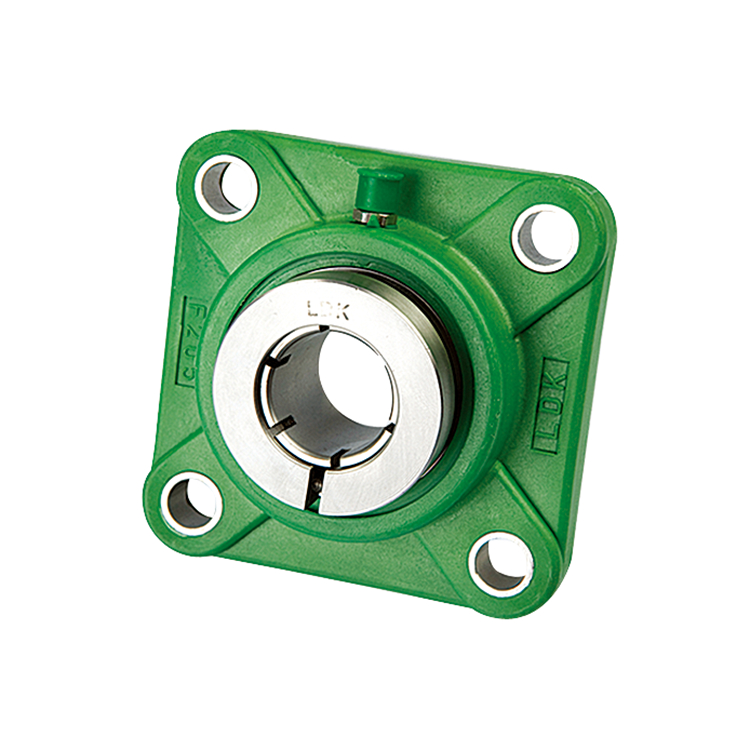

TP-SUEF2 塑料座带座轴承方形座耐腐蚀

* 轴承座: 塑料法兰方形座，4个螺栓孔,实心底，LDK品牌
* 轴承座材质: PBT塑料，实心底

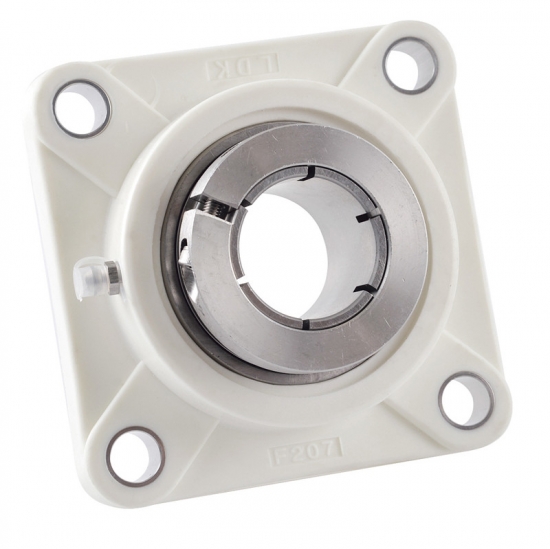

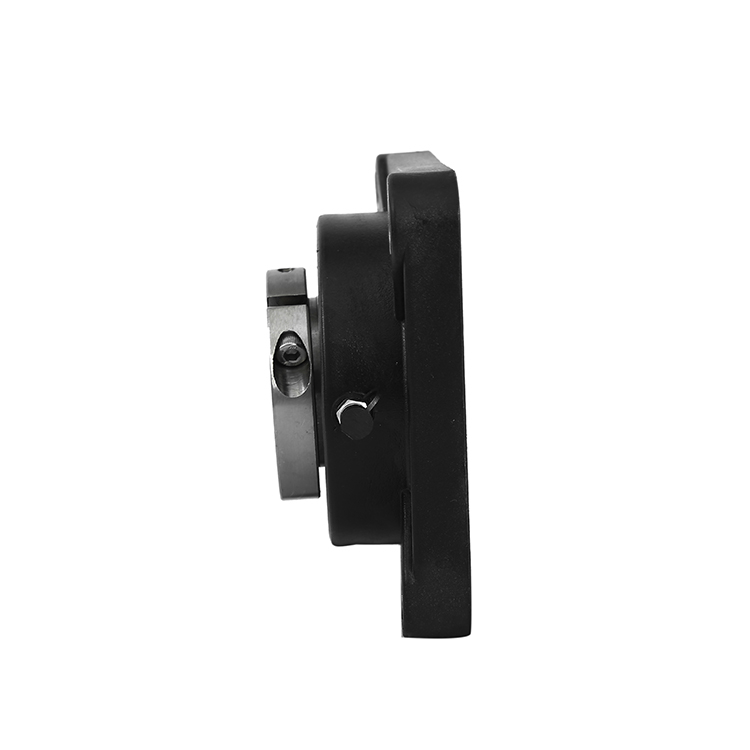

* 座子有三个颜色可选：白色，绿色，黑色（如需其他颜色可定制）
*油嘴: SUS304不锈钢
* 轴承：SUS440不锈钢材质，同心套锁紧，配硅橡胶密封圈
* 轴承添加食品级油脂 (也可按需定制高温/低温油脂，或者固体自润滑者油脂）
（可选配轴承钢材质，或其他锁紧方式的轴承）
* 轴承座可在产品的一边配塑料端盖 (OC=通盖/CC=闭盖)
* 产品工作的环境温度： -35℃~102℃
* 产品符合美国食品药品监督管理局联邦法规第21条（食品和药品）
* 该系列可添加抗菌纳米材料
联系我们 PDF 下载
带座轴承 杆端和向心关节轴承
Products

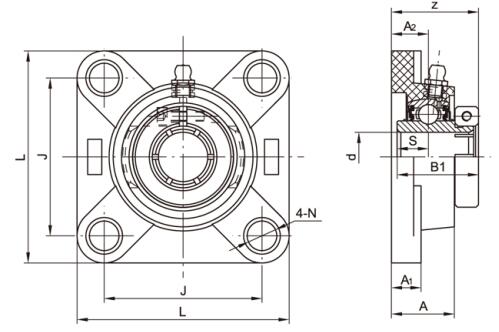

TP-SUEF2 塑料座带座轴承方形座耐腐蚀结构图

20161113055933_88446

Products

TP-SUEF2 塑料座带座轴承方形座耐腐蚀参数

产品型号 轴径 尺寸(mm) 螺栓尺寸 (mm) 重量  (kg)
d L J A2 Al A N B1 S z
(in) (mm)
TP-SUEF204
20 86 63.5 18 13.4 27.8 11 3312.7 32.3M10 0.3
TP-SUEF204-123/4
86 63.5 18 13.4 27.8 11 3312.7 32.3M10 0.3
TP-SUEF205
25 95 70 17 14 28 11 35.414.3 38M10 0.35
TP-SUEF205-14 7/8
95 70 17 14 28 11 35.414.3 38M10 0.35
TP-SUEF205-15 15/16
95 70 17 14 28 11 35.414.3 38M10 0.35
TP-SUEF205-161
95 70 17 14 28 11 35.414.3 38M10 0.35
TP-SUEF206
30 108 83 19.2 14.3 31.5 11 39.815.9 43.1M10 0.53
TP-SUEF206-17 1-1/16
108 83 19.2 14.3 31.5 11 39.815.9 43.1M10 0.53
TP-SUEF206-18 1-1/8
108 83 19.2 14.3 31.5 11 39.815.9 43.1M10 0.53
TP-SUEF206-19 1-3/16
108 83 19.2 14.3 31.5 11 39.815.9 43.1M10 0.53
TP-SUEF206-201-1/4
108 83 19.2 14.3 31.5 11 39.815.9 43.1M10 0.53
TP-SUEF207
35 118 92 21.5 15.5 34.8 13 43.917.5 47.9M12 0.76
TP-SUEF207-20 1-1/4
118 92 21.5 15.5 34.8 13 43.917.5 47.9M12 0.76
TP-SUEF207-21 1-5/16
118 92 21.5 15.5 34.8 13 43.917.5 47.9M12 0.76
TP-SUEF207-22 1-3/8
118 92 21.5 15.5 34.8 13 43.917.5 47.9M12 0.76
TP-SUEF207-231-7/16
118 92 21.5 15.5 34.8 13 43.917.5 47.9M12 0.76
TP-SUEF208
40 130 102 23 18 37.5 14 50.219 54.2M12 1.02
TP-SUEF208-24 1-1/2
130 102 23 18 37.5 14 50.219 54.2M12 1.02
TP-SUEF208-251-9/16
130 102 23 18 37.5 14 50.219 54.2M12 1.02
TP-SUEF209
45 137 105 24 19 41 17 50.219 55.2M16 1.18
TP-SUEF209-26 1-5/8
137 105 24 19 41 17 50.219 55.2M16 1.18
TP-SUEF209-27 1-11/16
137 105 24 19 41 17 50.219 55.2M16 1.18
TP-SUEF209-281-3/4
137 105 24 19 41 17 50.219 55.2M16 1.18
TP-SUEF210
50 143 111 25 21 43 17 52.619 58.6M16 1.3
TP-SUEF210-30 1-7/8
143 111 25 21 43 17 52.619 58.6M16 1.3
TP-SUEF210-31 1-15/16
143 111 25 21 43 17 52.619 58.6M16 1.3
TP-SUEF210-322
143 111 25 21 43 17 52.619 58.6M16 1.3
TP-SUEF211
55 162 130 25 20 43 17 56.622.2 59.4M16 1.77
TP-SUEF211-32 2
162 130 25 20 43 17 56.622.2 59.4M16 1.77
TP-SUEF211-34 2-1/8
162 130 25 20 43 17 56.622.2 59.4M16 1.77
TP-SUEF211-352-3/16
162 130 25 20 43 17 56.622.2 59.4M16 1.77
TP-SUEF212
60 175 143 29 19 48 17 66.625.4 70.2M16 2.32
TP-SUEF212-36 2-1/4
175 143 29 19 48 17 66.625.4 70.2M16 2.32
TP-SUEF212-38 2-3/8
175 143 29 19 48 17 66.625.4 70.2M16 2.32
TP-SUEF212-392-7/16
175 143 29 19 48 17 66.625.4 70.2M16 2.32

备注： 该系列可添加抗菌纳米材料，有效抵抗大肠杆菌和金黄色葡萄球菌。

抗菌系列请在前面加 "AB"   例如: ABTP-SUEF204.


负载方向塑料座受力断裂值(N)
204205206207208209210211212
TP-F 受力图159501600018000185001910019350196502155022600
102501215017700185001925019350196502150021900
467065907250791085209010960097009800
