SER2 柱面轴承带止动环

* 标准载荷SER系列, 宽内圈, 顶丝锁紧
* 轴承材质：Gcr15(AISI52100)轴承钢；G10钢球
* 轴承商标：LDK(可根据需要定制)
* 外圈为柱面，带卡簧（止动环）
* 密封圈：TJ型密封圈
* 添加常规油脂, 也可根据需要添加高温/低温油脂或是固体自润滑油脂。
* 可按需对产品表面进行发黑或镀锌处理，增加防腐蚀性
* 产品内径：有公英制可选，尺寸范围：12mm--61.91mm

联系我们  PDF 下载

轴承型号	轴径		尺寸 (mm)												载荷 ( KN )		重量 (kg)
	d		D	B	C	S	S1	a	r	D2 (Max.)	G	ds		Ca	动载	静载
	(in)	(mm)	D	B	C	S	S1	a	r	D2 (Max.)	G	(mm)	(in.UNF)	Ca	动载	静载
SER201		12	47	31	15.9	10.3	20.7	2.38	1.07	52.7	5	M6X1		4.05	9.55	4.78	0.27
SER201-8	1/2		47	31	15.9	10.3	20.7	2.38	1.07	52.7	5		1/4-28	4.05	9.55	4.78	0.27
SER202		15	47	31	15.9	10.3	20.7	2.38	1.07	52.7	5	M6X1		4.05	9.55	4.78	0.25
SER202-9	9/16		47	31	15.9	10.3	20.7	2.38	1.07	52.7	5		1/4-28	4.05			0.25
SER202-10	5/8		47	31	15.9	10.3	20.7	2.38	1.07	52.7	5		1/4-28	4.05			0.25
SER203		17	47	31	15.9	10.3	20.7	2.38	1.07	52.7	5	M6X1		4.05	9.55	4.78	0.23
SER203-11	11/16		47	31	15.9	10.3	20.7	2.38	1.07	52.7	5		1/4-28	4.05	9.55	4.78	0.23
SER204		20	47	31	15.9	10.3	20.7	2.38	1.07	52.7	5	M6X1		4.05	12.82	6.65	0.22
SER204-12	3/4		47	31	15.9	10.3	20.7	2.38	1.07	52.7	5		1/4-28	4.05	12.82	6.65	0.22
SER205		25	52	34.9	19	13.1	21.8	2.38	1.07	57.9	5.3	M6X1		5.5	14.03	8.05	0.28
SER205-13	13/16		52	34.9	19	13.1	21.8	2.38	1.07	57.9	5.3		1/4-28	5.5			0.28
SER205-14	7/8		52	34.9	19	13.1	21.8	2.38	1.07	57.9	5.3		1/4-28	5.5			0.28
SER205-15	15/16		52	34.9	19	13.1	21.8	2.38	1.07	57.9	5.3		1/4-28	5.5			0.28
SER205-16	1		52	34.9	19	13.1	21.8	2.38	1.07	57.9	5.3		1/4-28	5.5			0.28
SER206		30	62	38.1	22.2	15.9	22.2	3.18	1.65	67.7	5.5	M6X1		5.5	19.47	11.43	0.38
SER206-17	1-1/16		62	38.1	22.2	15.9	22.2	3.18	1.65	67.7	5.5		1/4-28	5.5			0.38
SER206-18	1-1/8		62	38.1	22.2	15.9	22.2	3.18	1.65	67.7	5.5		1/4-28	5.5			0.38
SER206-19	1-3/16		62	38.1	22.2	15.9	22.2	3.18	1.65	67.7	5.5		1/4-28	5.5			0.38
SER206-20	1-1/4		62	38.1	22.2	15.9	22.2	3.18	1.65	67.7	5.5		1/4-28	5.5			0.38
SER207		35	72	42.9	23.8	17.5	25.4	3.18	1.65	78.6	6.4	M8X1		6.3	25.69	15.55	0.56
SER207-20	1-1/4		72	42.9	23.8	17.5	25.4	3.18	1.65	78.6	6.4		5/16-24	6.3			0.56
SER207-21	1-5/16		72	42.9	23.8	17.5	25.4	3.18	1.65	78.6	6.4		5/16-24	6.3			0.56
SER207-22	1-3/8		72	42.9	23.8	17.5	25.4	3.18	1.65	78.6	6.4		5/16-24	6.3			0.56
SER207-23	1-7/16		72	42.9	23.8	17.5	25.4	3.18	1.65	78.6	6.4		5/16-24	6.3			0.56
SER208		40	80	49.2	27.8	19	30.2	3.18	1.65	86.6	8	M8X1		7.5	29.51	18.14	0.87
SER208-24	1-1/2		80	49.2	27.8	19	30.2	3.18	1.65	86.6	8		5/16-24	7.5			0.87
SER208-25	1-9/16		80	49.2	27.8	19	30.2	3.18	1.65	86.6	8		5/16-24	7.5			0.87
SER209		45	85	49.2	27.8	19	30.2	3.18	1.65	91.6	8	M8X1		7.5	31.85	20.8	0.95
SER209-26	1-5/8		85	49.2	27.8	19	30.2	3.18	1.65	91.6	8		5/16-24	7.5			0.95
SER209-27	1-11/16		85	49.2	27.8	19	30.2	3.18	1.65	91.6	8		5/16-24	7.5			0.95
SER209-28	1-3/4		85	49.2	27.8	19	30.2	3.18	1.65	91.6	8		5/16-24	7.5			0.95
SER210		50	90	51.6	28.6	19	32.6	3.18	2.41	96.5	10	M10X1.25		6.8	34.99	23.7	1.03
SER210-30	1-7/8		90	51.6	28.6	19	32.6	3.18	2.41	96.5	10		3/8-24	6.8			1.03
SER210-31	1-15/16		90	51.6	28.6	19	32.6	3.18	2.41	96.5	10		3/8-24	6.8			1.03
SER210-32	2		90	51.6	28.6	19	32.6	3.18	2.41	96.5	10		3/8-24	6.8			1.03
SER211		55	100	55.6	30.2	22.2	33.4	3.18	2.41	106.5	10	M10X1.25		7.6	43.34	29.39	1.21
SER211-32	2		100	55.6	30.2	22.2	33.4	3.18	2.41	106.5	10		3/8-24	7.6			1.21
SER211-33	2-1/16		100	55.6	30.2	22.2	33.4	3.18	2.41	106.5	10		3/8-24	7.6			1.21
SER211-34	2-1/8		100	55.6	30.2	22.2	33.4	3.18	2.41	106.5	10		3/8-24	7.6			1.21
SER211-35	2-3/16		100	55.6	30.2	22.2	33.4	3.18	2.41	106.5	10		3/8-24	7.6			1.21
SER212		60	110	65.1	31.8	25.4	39.7	3.18	2.41	116.6	10	M10X1.25		8.4	47.68	33.43	1.68
SER212-36	2-1/4		110	65.1	31.8	25.4	39.7	3.18	2.41	116.6	10		3/8-24	8.4			1.68
SER212-37	2-5/16		110	65.1	31.8	25.4	39.7	3.18	2.41	116.6	10		3/8-24	8.4			1.68
SER212-38	2-3/8		110	65.1	31.8	25.4	39.7	3.18	2.41	116.6	10		3/8-24	8.4			1.68
SER212-39	2-7/16		110	65.1	31.8	25.4	39.7	3.18	2.41	116.6	10		3/8-24	8.4			1.68

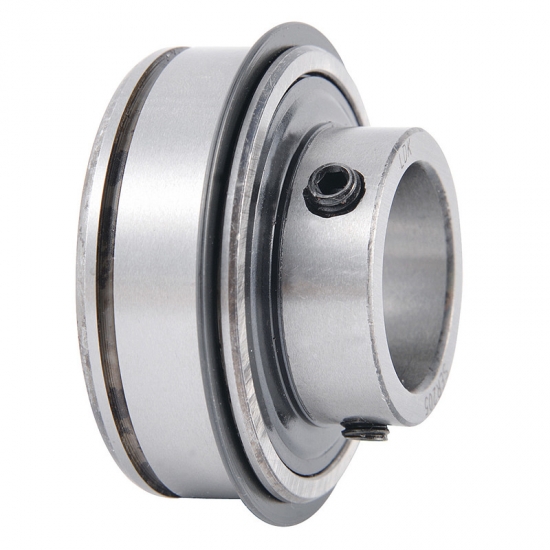

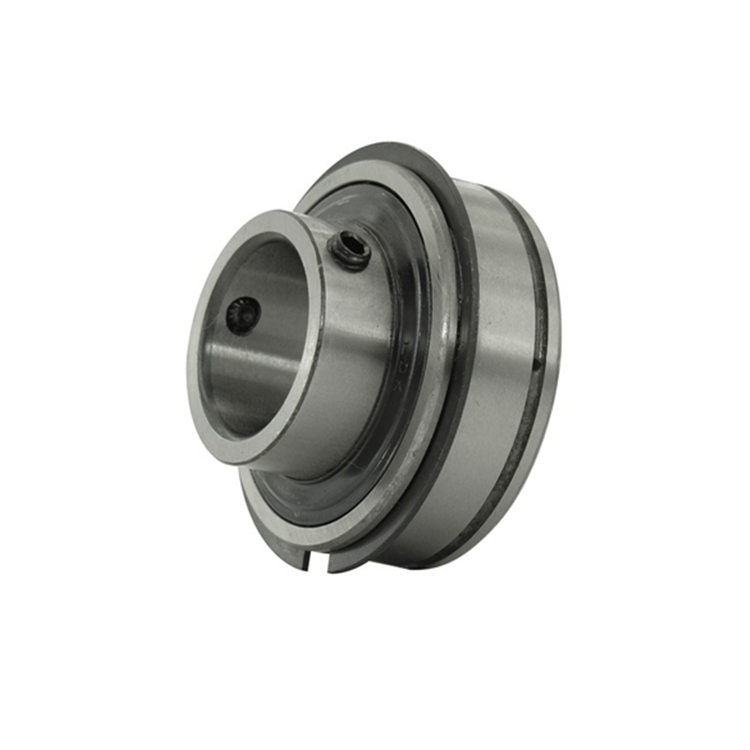

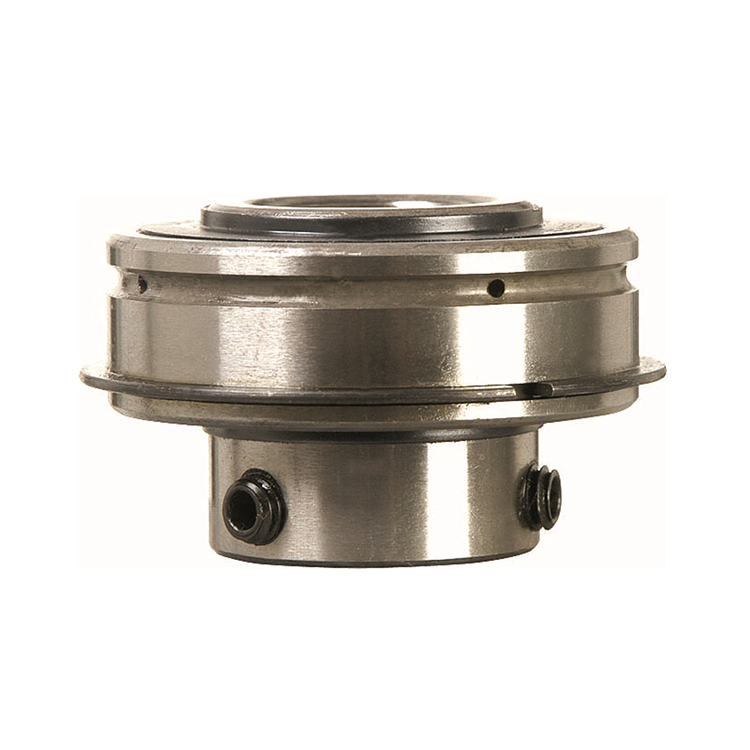

SER2 柱面轴承带止动环

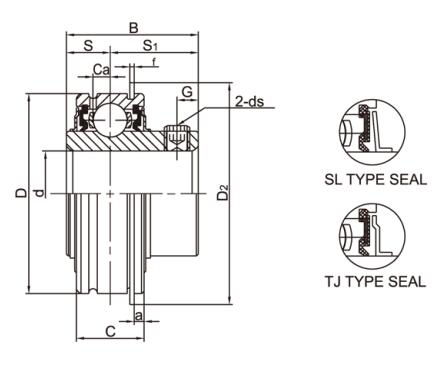

SER2 柱面轴承带止动环结构图

SER2 柱面轴承带止动环参数
