PHS 公制杆端关节轴承

* 3件式杆端关节轴承，公制尺寸
* 内螺纹，右旋（可做成左旋螺纹以及不同牙距和精度的螺纹）
* 商标：LDK (品牌可定制)
* 壳体材质：碳钢，表面镀锌，钝化处理
* 钢球(内圈)材质：GCr15轴承钢，热处理HRC58-64，
钢球表面镀铬，,并经过精磨及抛光处理;
* 衬垫(外圈)材质：黄铜
* 滑动摩擦副：钢/铜
* 产品需维护，可通过杆端体上的油杯进行再润滑

联系我们  PDF 下载

轴承型号	尺寸(mm)													钢球直径	a⁰ 调心角度	载荷 (KN)		重量 ≈Kg
轴承型号	d H7	B	C1	d1	d2	d3-6H	h1	L3	(L4)	L5	d4	d5	sw	钢球直径	a⁰ 调心角度	动载	静载	重量 ≈Kg
PHS3	3	6	4.5	5.1	12	M3	21	10	27	3	7	9	7	7.93	14	1.8	4.5	0.006
PHS4	4	7	5.25	6.5	14	M4	24	12	31	4	7.8	9.5	8	9.52	13	2.2	5.6	0.013
PHS5	5	8	6	7.7	16	M5	27	11	35	4	9	11	9	11.11	13	2.5	6.6	0.016
PHS6	6	9	6.75	8.9	18	M6	30	13	39	5	10	13	11	12.7	13	3.2	8.1	0.025
PHS8	8	12	9	10.3	22	M8	36	16	47	5	12.5	16	14	15.87	14	5.4	12.6	0.043
PHS10	10	14	10.5	12.9	26	M10	43	20	56	6.5	15	19	17	19.05	12.9	7.5	16.6	0.072
PHS10F1	10	14	10.5	12.9	26	M10x1.25	43	20	56	6.5	15	19	17	19.05	12.9	7.5	16.6	0.072
PHS12	12	16	12	15.4	30	M12	50	23	65	6.5	17.5	22	19	22.22	13	10	22	0.107
PHS12/F2	12	16	12	15.4	30	M12X1.25	50	23	65	6.5	17.5	22	19	22.22	13	10	22	0.107
PHS14	14	19	13.5	16.8	34	M14	57	27	74	8	20	25	22	25.4	16	13	27.8	0.160
PHS14F1	14	19	13.5	16.8	34	M14x1.5	57	27	74	8	20	25	22	25.4	16	13	27.8	0.160
PHS15	15	20	14	18.1	36	M14	61	30	79	8	21	26	22	26.98	16	14.5	29	0.186
PHS16	16	21	15	19.3	38	M16	64	32	83	8	22	27	22	28.58	15	16	34.5	0.210
PHS16F1	16	21	15	19.3	38	M16X1.5	64	32	83	8	22	27	22	28.58	15	16	34.5	0.210
PHS17	17	22	16	20.6	40	M16x1.5	67	34	87	10	24	31	27	30.16	14	18	36	0.259
PHS18	18	23	16.5	21.8	42	M18X1.5	71	35	92	10	25	31	27	31.75	15	19.5	40.8	0.295
PHS20	20	25	18	24.3	46	M20x1.5	77	39	100	10	27.5	34	30	34.92	14	23	46.5	0.380
PHS22	22	28	20	25.8	50	M22X1.5	84	42	109	12	30	37	32	38.1	15	29	52.6	0.490
PHS25	25	31	22	29.5	60	M24x2	94	48	124	12	33.5	42	36	42.86	15	40.5	74.1	0.750
PHS28	28	35	24	32.29	66	M27x2	103	53	136	12	37	46	41	47.63	15	46.1	88.7	0.950
PHS30	30	37	25	34.8	70	M30x2	110	56	145	15	40	50	41	50.8	17	54.3	94.0	1.130

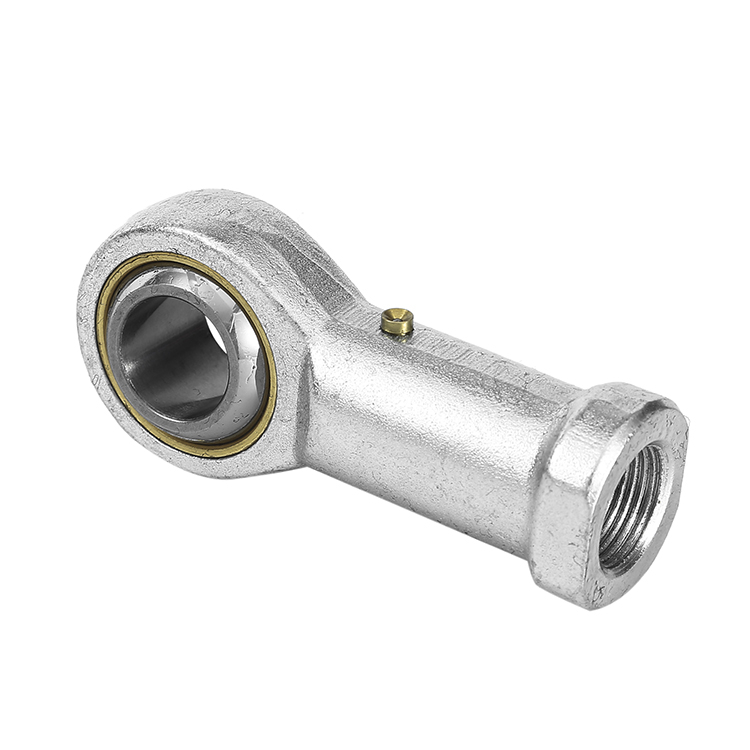

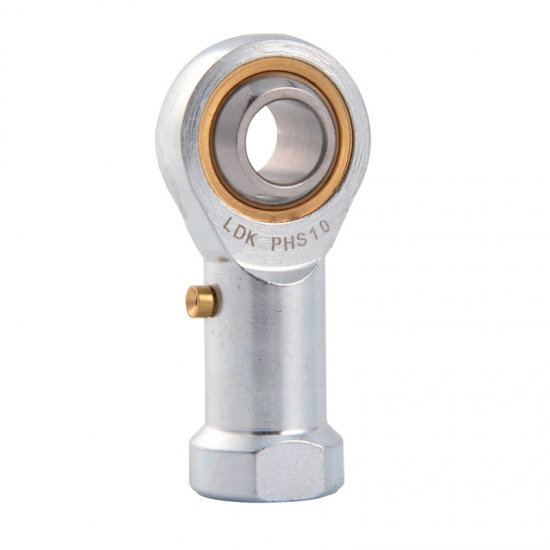

PHS 公制杆端关节轴承

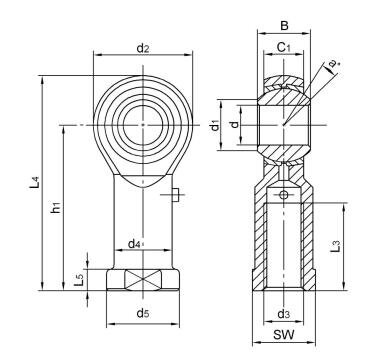

PHS 公制杆端关节轴承结构图

PHS 公制杆端关节轴承参数
