CM 英制杆端关节轴承

* 2件式杆端关节轴承，英制尺寸
* 商标：LDK (品牌可定制)
* 外螺纹，右旋（可做成左旋螺纹以及不同牙距和精度的螺纹）
* 壳体材质：碳钢，表面镀锌，钝化处理
* 钢球(内圈)材质：GCr15轴承钢，热处理HRC56最少，表面镀铬
* 滑动摩擦副：钢/钢
* 产品需维护，可通过杆端体上的油杯进行再润滑

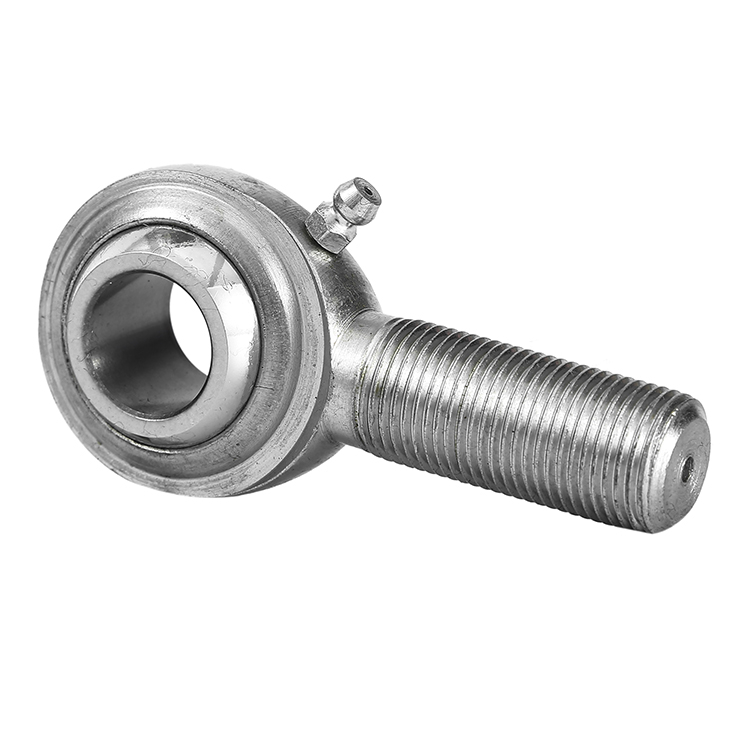

也可添加油嘴，型号后缀加"Z"

联系我们  PDF 下载

轴承型号	尺寸(mm/inches)								钢球直径	a° 调心角度	载荷 (KN)	重量 ≈kg
轴承型号	d+0.038 -0 012	B	C1	d2	d3 UNF-2A	h	L1	(L2)	钢球直径	a° 调心角度	载荷 (KN)	重量 ≈kg
CM3	4.826	7.92	5.94	15.88	10-32	31.75	19.05	39.69	11.112	13	4.4	0.136
CM3	0.1900	0.312	0.234	0.625	10-32	1.250	0.750	1.562	0.437	13	4.4	0.136
CM4	6.35	9.53	6.35	19.05	1/4-28	39.67	25.4	49.2	12.7	18	8.2	0.018
CM4	0.2500	0.375	0.250	0.750	1/4-28	1.562	1.000	1.937	0.500	18	8.2	0.018
CM5	7.938	11.10	7.92	22.23	5/16-24	47.63	31.75	58.75	15.875	14	12.7	0.317
CM5	0.3125	0.437	0.312	0.875	5/16-24	1.875	1.250	2.312	0.625	14	12.7	0.317
CM6	9.525	12.7	9.11	25.4	3/8-24	49.22	31.75	61.92	18.263	14	17	0.498
CM6	0.3750	0.500	0.359	1.000	3/8-24	1.938	1.250	2.687	0.719	14	17	0.498
CM7	11.11	14.27	10.31	28.58	7/16-20	53.98	34.93	68.27	20.625	13	21	0.068
CM7	0.4375	0.562	0.406	1.125	7/16-20	2.125	1.375	2.678	0.812	13	21	0.068
CM8	12.7	15.88	11.5	33.32	1/2-20	61.92	38.1	78.58	23.8	12	27.5	0.108
CM8	0.5000	0.625	0.453	1.312	1/2-20	2.438	1.500	3.093	0.937	12	27.5	0.108
CM10	15.875	19.05	12.29	38.1	5/8-18	66.68	41.28	85.73	28.575	16	29.9	0.163
CM10	0.6250	0.750	0.484	1.500	5/8-18	2.625	1.625	3.375	1.125	16	29.9	0.163
CM12	19.05	22.23	15.06	44.45	3/4-16	73.02	44.45	95.25	33.338	14	44.2	0.258
CM12	0.7500	0.875	0.593	1.750	3/4-16	2.875	1.750	3.750	1.312	14	44.2	0.258
CM14	22.225	22.23	15.06	50.8	7/8-14	85.73	47.63	111.1	33.338	14	74.7	0.408
CM14	0.8750	0.875	0.593	2.000	7/8-14	3.375	1.875	4.375	1.312	14	74.7	0.408
CM16	25.4	34.93	25.4	69.85	5/4-12	104.78	53.98	139.7	47.625	14	129.1	0.964
CM16	1.0000	1.375	1.000	2.750	5/4-12	4.125	2.125	5.500	1.875	14	129.1	0.964

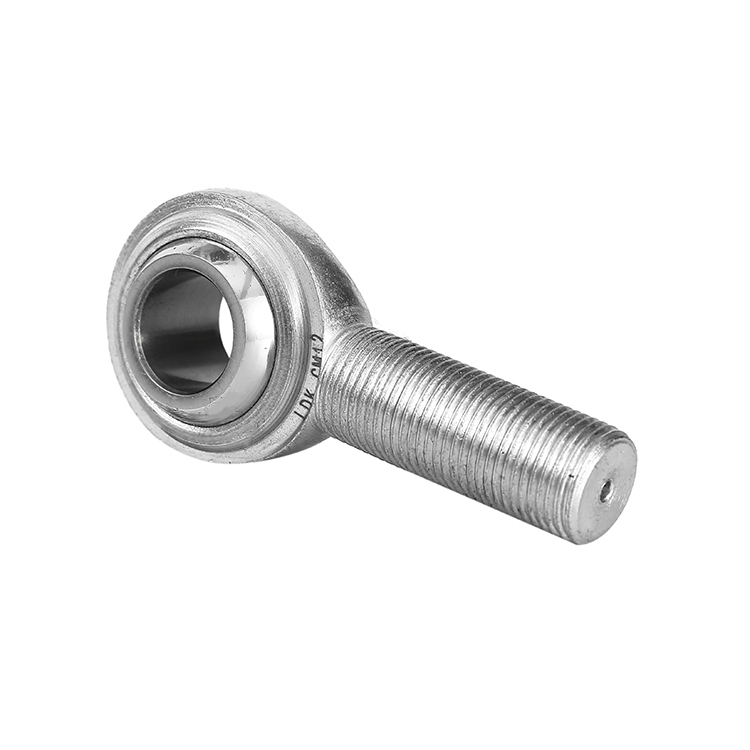

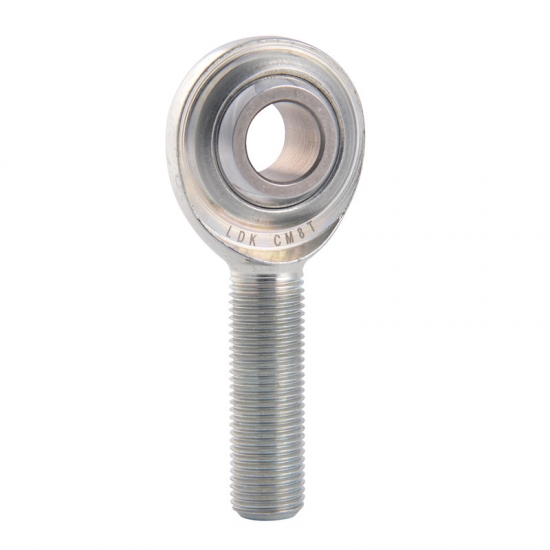

CM 英制杆端关节轴承

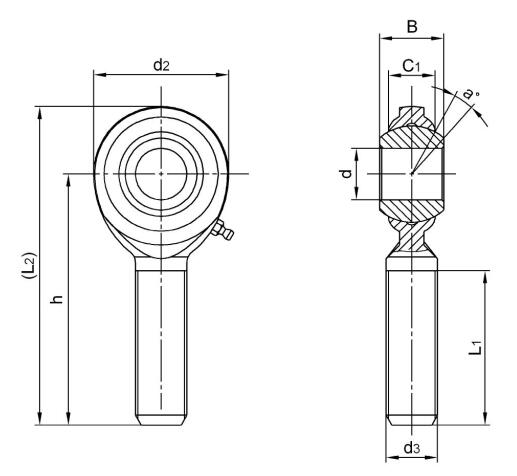

CM 英制杆端关节轴承结构图

CM 英制杆端关节轴承参数
