M 英制杆端关节轴承

* 3件式杆端关节轴承，英制尺寸
* 商标：LDK (品牌可定制)
* 外螺纹，右旋（可做成左旋螺纹以及不同牙距和精度的螺纹）
* 壳体材质：碳钢，表面镀锌，钝化处理
* 钢球(内圈)材质：GCr15轴承钢，热处理HRC56最少，表面镀铬
* 衬垫(外圈)材质：黄铜
* 滑动摩擦副：钢/铜
* 产品需维护，可通过杆端体上的油杯进行再润滑
也可添加油嘴，型号后缀加"Z"

联系我们  PDF 下载

轴承型号	尺寸(mm/inches)								钢球直径	a° 调心角度	额定载荷 (KN)	重量 ≈kg
轴承型号	d+0.038 -0 012	B	C1	d2	d3 UNF-2A	h	L1	(L2)	钢球直径	a° 调心角度	额定载荷 (KN)	重量 ≈kg
M3	4.826	7.92	6.35	15.88	10-32	31.75	19.05	39.69	11.11	10	4.4	0.013
M3	0.1900	0.312	0.250	0.625	10-32	1.250	0.750	1.562	0.437	10	4.4	0.013
M4	6.35	9.53	7.14	19.05	1/4-28	39.67	25.4	49.2	12.7	13	8.2	0.018
M4	0.2500	0.375	0.281	0.750	1/4-28	1.562	1.000	1.937	0.500	13	8.2	0.018
M5	7.938	11.10	8.74	22.23	5/16-24	47.63	31.75	58.75	15.88	10	13.1	0.031
M5	0.3125	0.437	0.344	0.875	5/16-24	1.875	1.250	2.312	0.625	10	13.1	0.031
M6	9.525	12.7	10.31	25.4	3/8-24	49.22	31.75	61.92	18.26	9	14.6	0.049
M6	0.3750	0.500	0.406	1.000	3/8-24	1.938	1.250	2.437	0.719	9	14.6	0.049
M7	11.112	14.27	11.1	28.58	7/16-20	53.98	34.93	68.27	20.62	11	19.5	0.072
M7	0.4375	0.562	0.437	1.125	7/16-20	2.125	1.375	2.678	0.812	11	19.5	0.072
M8	12.7	15.88	12.7	33.32	1/2-20	61.92	38.1	78.58	23.8	9	29.4	0.113
M8	0.5000	0.625	0.500	1.312	1/2-20	2.438	1.500	3.093	0.937	9	29.4	0.113
M10	15.875	19.05	14.27	38.1	5/8-18	66.68	41.28	85.73	28.58	11	35.5	0.172
M10	0.6250	0.750	0.562	1.500	5/8-18	2.625	1.625	3.375	1.125	11	35.5	0.172
M12	19.05	22.23	17.45	44.45	3/4-16	73.02	44.45	95.25	33.33	10	50.2	0.272
M12	0.7500	0.875	0.687	1.750	3/4-16	2.875	1.750	3.750	1.312	10	50.2	0.272
M14	22.225	22.23	17.45	50.8	7/8-14	85.73	47.63	111.1	33.33	10	85	0.408
M14	0.8750	0.875	0.687	2.000	7/8-14	3.375	1.875	4.375	1.312	10	85	0.408
M16	25.4	34.93	25.4	69.85	5/4-12	104.78	53.98	139.7	47.63	14	152.5	1.091
M16	1.0000	1.375	1.000	2.750	5/4-12	4.125	2.125	5.500	1.875	14	152.5	1.091

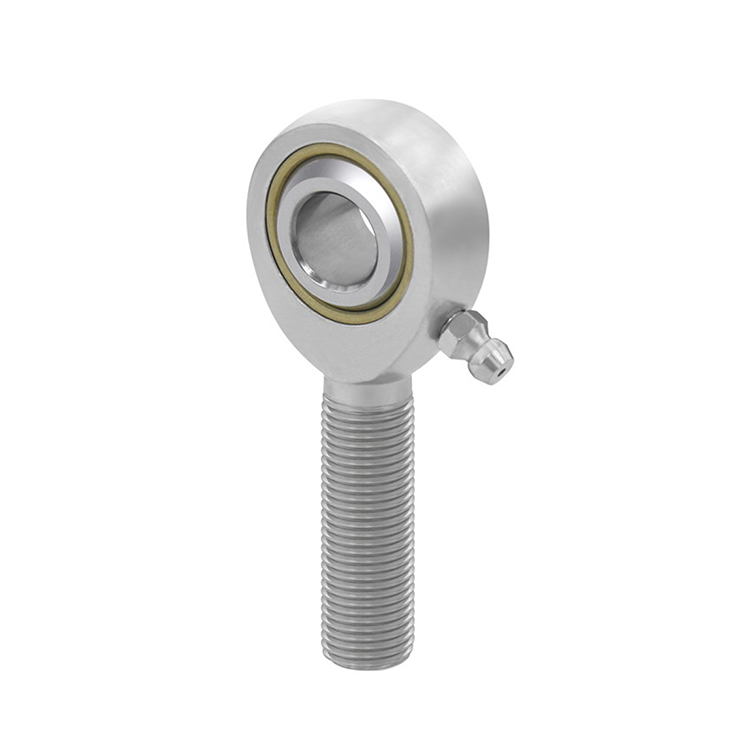

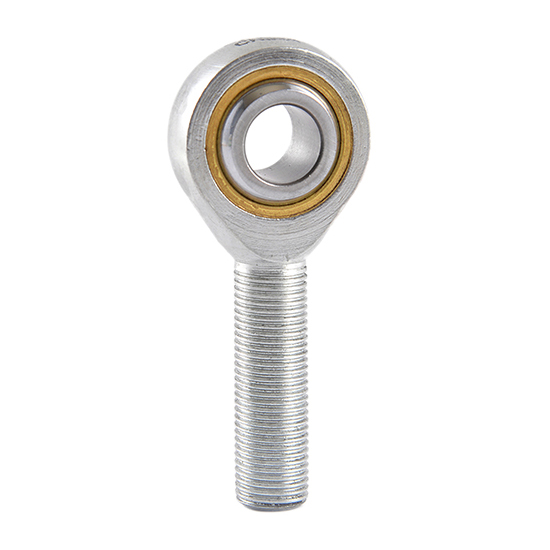

M 英制杆端关节轴承

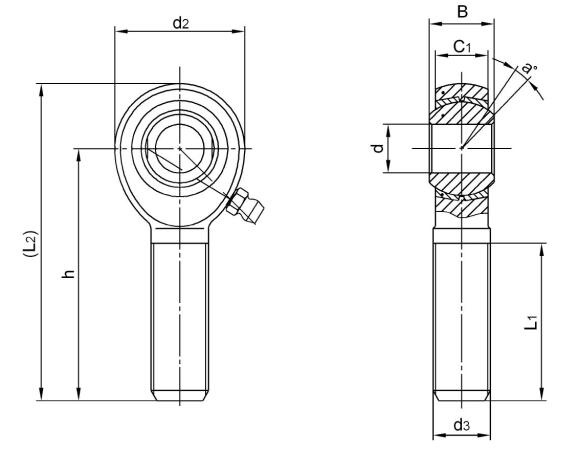

M 英制杆端关节轴承结构图

M 英制杆端关节轴承参数
