JFX 英制杆端关节轴承

* 3件式杆端关节轴承，英制尺寸，重载荷系列
* 商标：LDK (品牌可定制)
* 内螺纹，右旋（可做成左旋螺纹以及不同牙距和精度的螺纹）
* 壳体材质：合金钢，调质处理，表面镀锌，钝化处理
* 钢球(内圈)材质：GCr15轴承钢，热处理HRC56最少，表面镀铬
* 衬垫(外圈)材质：合金钢，调质处理，镀锌，钝化处理
* 滑动摩擦副：钢/钢
* 产品需维护，可通过杆端体上的油杯进行再润滑
也可添加油嘴，型号后缀加"Z"

联系我们  PDF 下载

轴承型号	尺寸(mm/inches)										钢球直径	a° 调心角度	额定载荷 (KN)	重量 ≈ kg
轴承型号	d+0.038 -0.012	B	C1	d2	d3 UNF-2B	h1	L3	(L4)	d4	sw	钢球直径	a° 调心角度	额定载荷 (KN)	重量 ≈ kg
JFX3	4.826	7.92	6.35	15.88	10-32	26.97	11.11	34.91	10.31	7.92	11.11	10	16.6	0.018
JFX3	0.1900	0.312	0.250	0.625	10-32	1.062	0.437	1.375	0.406	0.312	0.437	10	16.6	0.018
JFX4	6.35	9.53	7.14	19.05	1/4-28	33.32	14.28	42.85	11.89	9.52	12.7	13	27.5	0.027
JFX4	0.2500	0.375	0.281	0.750	1/4-28	1.312	0.562	1.687	0.468	0.375	0.500	13	27.5	0.027
JFX5	7 938	11.10	8 74	22.23	5/16-24	34 92	15 88	46 03	12 7	11.1	1588	10	33.9	0.040
JFX5	0.3125	0.437	0.344	0.875	5/16-24	1.375	0.625	1.812	0.500	0.437	0.625	10	33.9	0.040
JFX6	9.525	12.7	10.31	25.4	3/8-24	41.28	19.05	53.98	17.45	14.27	18.26	9	42.4	0.068
JFX6	0.3750	0.500	0.406	1.000	3/8-24	1.625	0.750	2.125	0.687	0.562	0.719	9	42.4	0.068
JFX7	11.112	14.27	11.1	28.58	7/16-20	46.02	22.22	60.3	19.05	15.88	20.62	11	45.7	0.090
JFX7	0.4375	0.562	0.437	1.125	7/16-20	1.812	0.875	2.375	0.750	0.625	0.812	11	45.7	0.090
JFX8	12.7	15.88	12.7	33.32	1/2-20	53.98	25.4	70.64	22.22	19.05	23.8	9	68.2	0.149
JFX8	0.5000	0.625	0.500	1.312	1/2-20	2.125	1.000	2.781	0.875	0.750	0.937	9	68.2	0.149
JFX10	15.875	19.05	14.27	38.1	5/8-18	63.5	31.75	82.55	25.4	22.22	28.58	11	79.8	0.217
JFX10	0.6250	0.750	0.562	1.500	5/8-18	2.5	1.250	3.250	1.000	0.875	1.125	11	79.8	0.217
JFX12	19.05	22.23	17.45	44.45	3/4-16	73.03	38.1	95.25	28.58	25.4	33.33	10	124.9	0.326
JFX12	0.7500	0.875	0.687	1.750	3/4-16	2.875	1.500	3.75	1.125	1.000	1.312	10	124.9	0.326
JFX16	25.4	34.93	25.4	69.85	5/4-12	104.78	53.98	139.7	41.28	38.1	47.62	14	338.9	0.963
JFX16	1.0000	1.375	1.000	2.750	5/4-12	4.125	2.125	5.5	1.625	1.500	1.875	14	338.9	0.963
JFX16-1**	25.4	34.93	25.4	69.85	1-14	104.78	53.98	139.7	41.28	38.1	47.62	14	338.9	1.093
JFX16-1**	1.0000	1.375	1.000	2.750	1-14	4.125	2.125	5.5	1.625	1.500	1.875	14	338.9	1.093

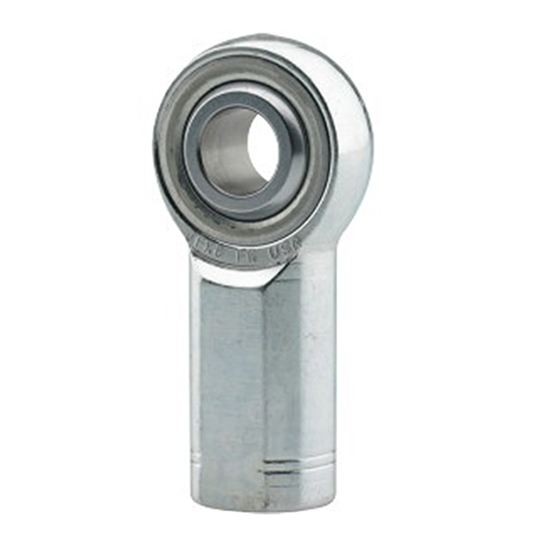

JFX 英制杆端关节轴承

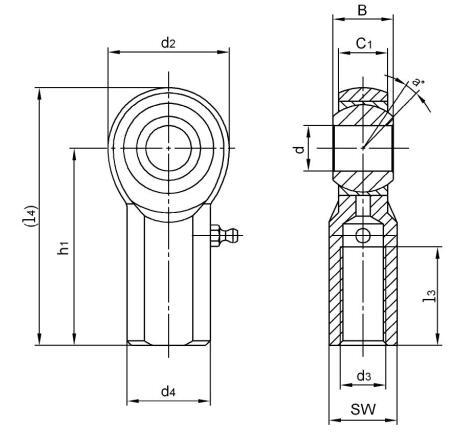

JFX 英制杆端关节轴承结构图

JFX 英制杆端关节轴承参数
