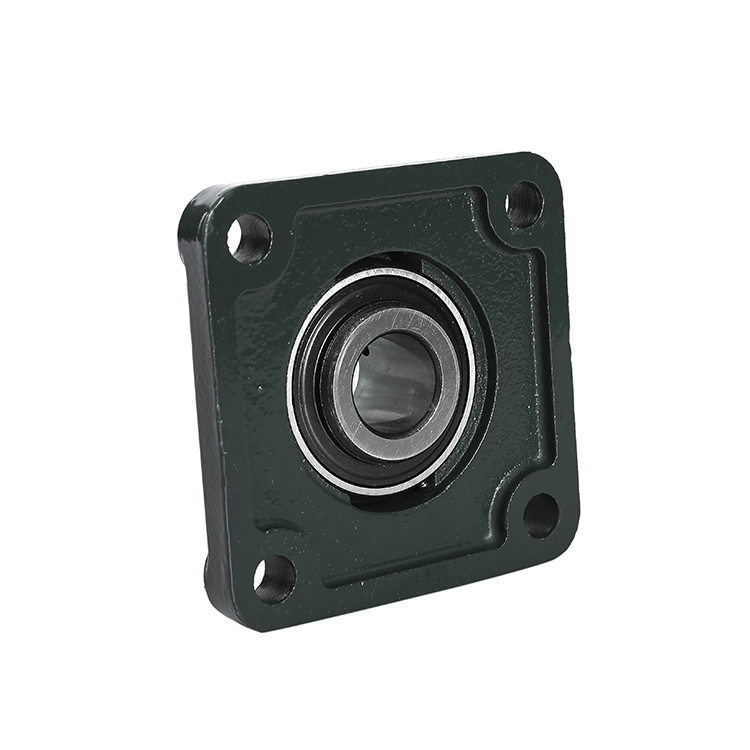

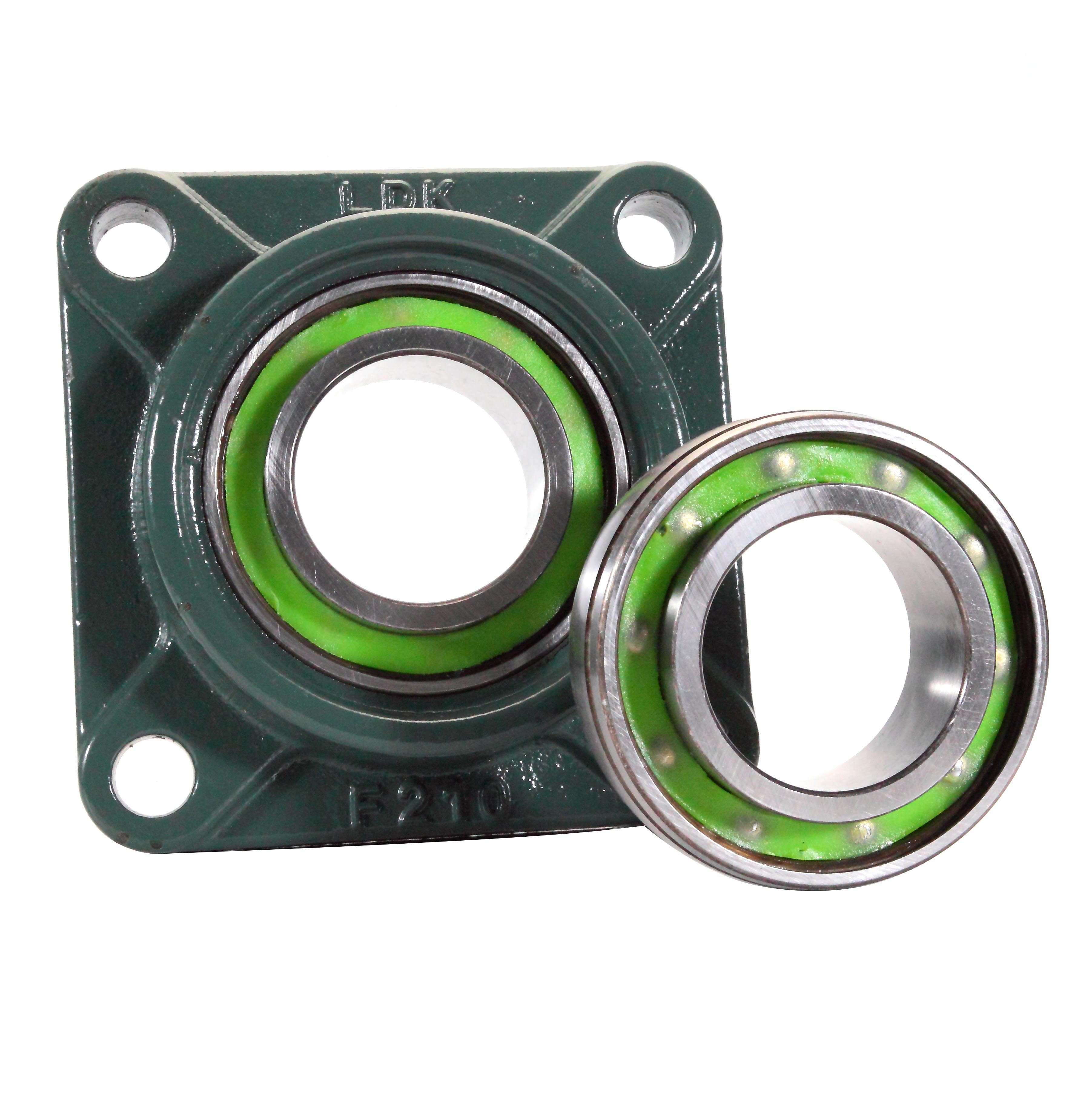

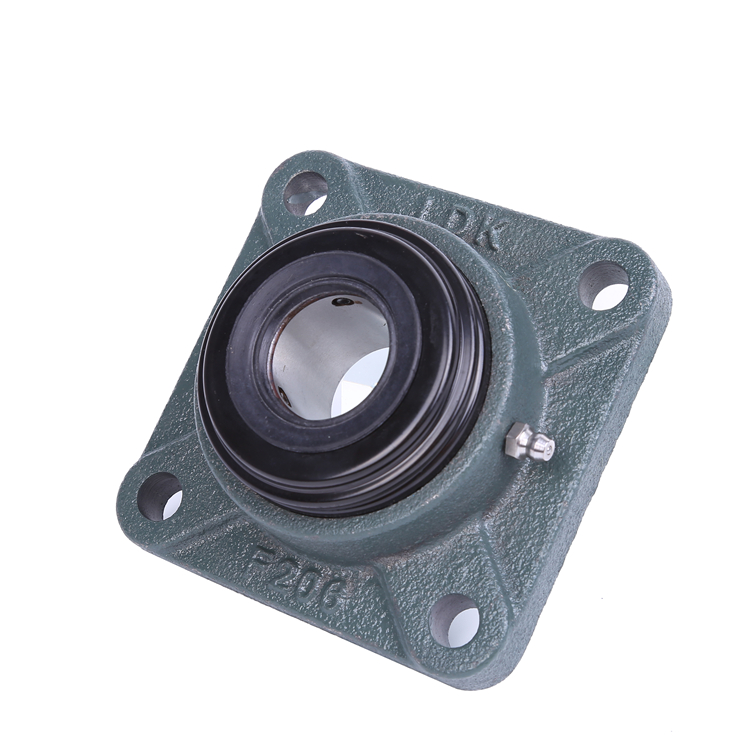

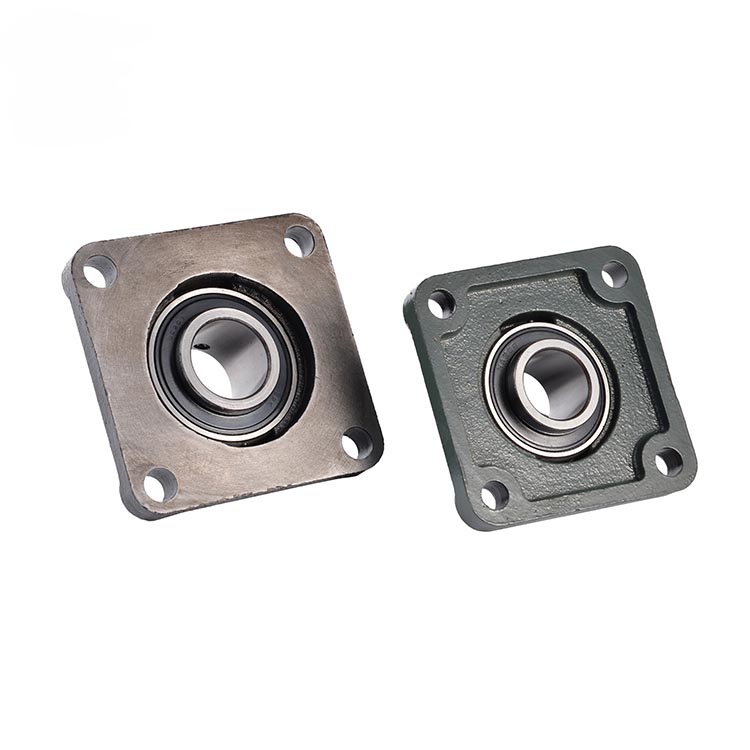

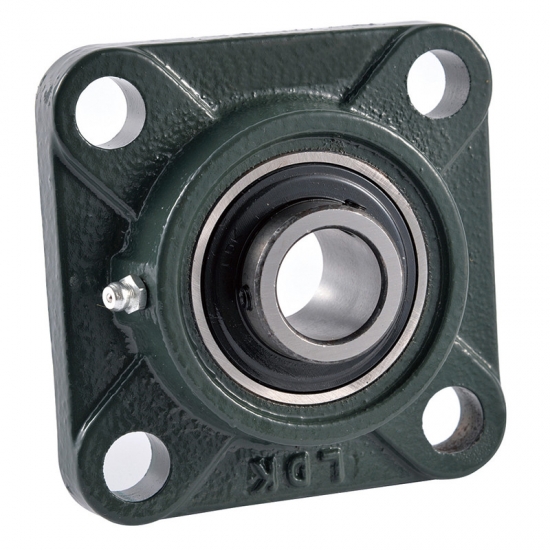

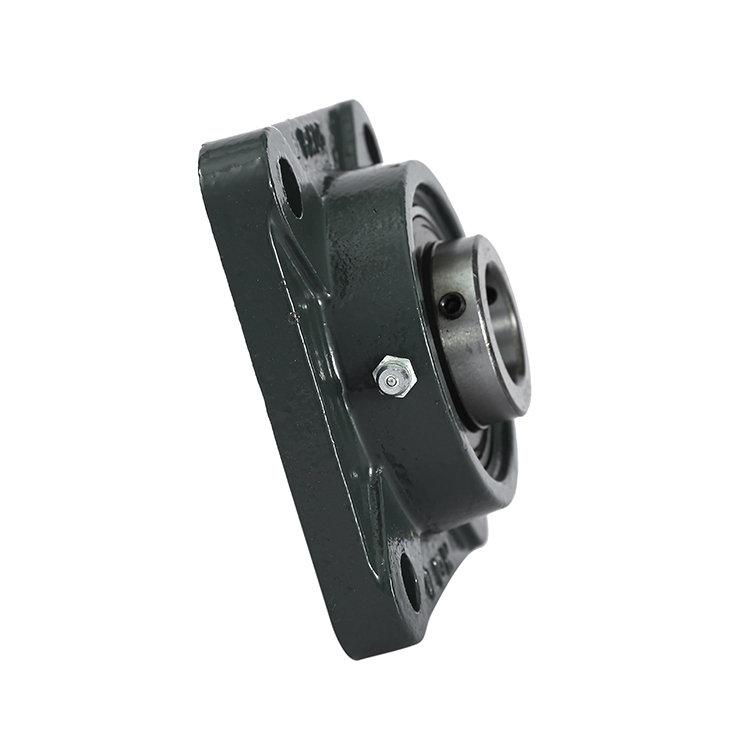

UCFX 四孔方形座

* 轴承座: 法兰座，4个螺栓孔,LDK品牌 (打字可定制)
* 轴承座材质:HT200 铸灰铁(可根据需要定制球墨铸铁材质)
* 油嘴: A3钢镀锌油嘴
* 喷漆: 墨绿色 (可根据需要定制其他喷漆颜色)
* 轴承座底部空心 (实心底可定制)
* 轴承：Gcr15(AISI52100)轴承钢材质，顶丝锁紧，中型载荷系列
* 轴承可按需添加高温/低温油脂，或者固体自润滑油脂

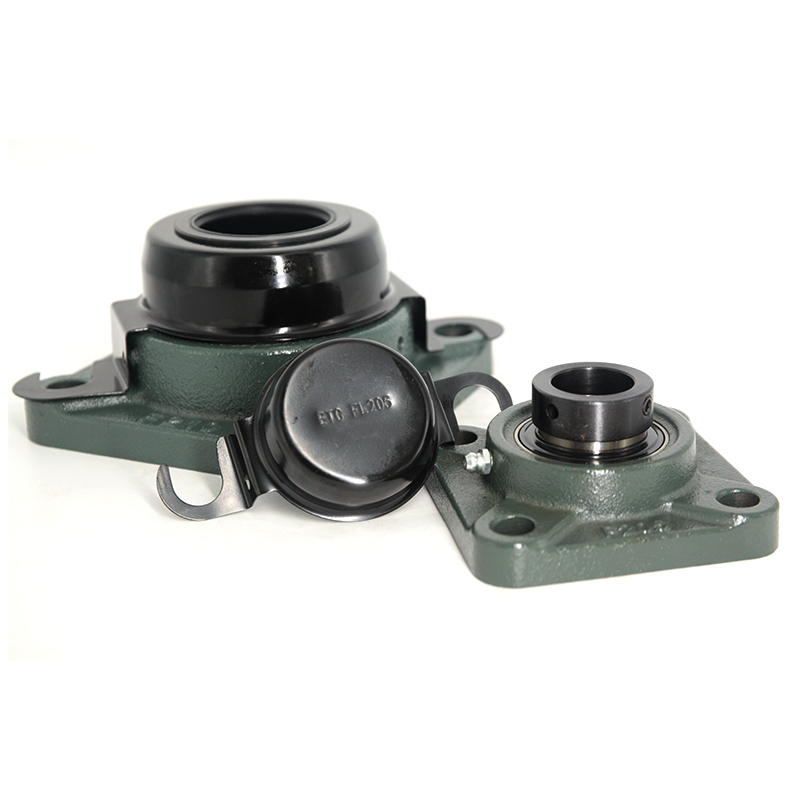

* 轴承座可在产品的一边配冲压端盖。 (S=通盖/SM=闭盖)
端盖有两种不同安装方式的类型可供选择，详见图片

联系我们  PDF 下载

 带座轴承

 杆端和向心关节轴承

Products

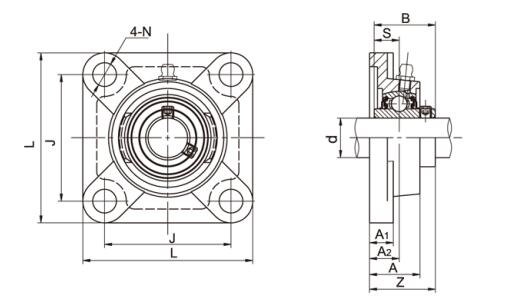

UCFX 四孔方形座结构图

20161112063733_58991

Products

UCFX 四孔方形座参数

产品型号	轴径		尺寸 (mm)									螺栓尺寸 (mm)	重量 (kg)
	d		L	J	A2	A1	A	N	B	s	z
	(in)	(mm)	L	J	A2	A1	A	N	B	s	z
UCFX05		25	108	83	18	13	30	12	38.1	15.9	40.2	M10	1.0
UCFX05-13	13/16		108	83	18	13	30	12	38.1	15.9	40.2	M10	1.0
UCFX05-14	7/8		108	83	18	13	30	12	38.1	15.9	40.2	M10	1.0
UCFX05-15	15/16		108	83	18	13	30	12	38.1	15.9	40.2	M10	1.0
UCFX05-16	1		108	83	18	13	30	12	38.1	15.9	40.2	M10	1.0
UCFX06		30	117	92	19	14	34	16	42.9	17.5	44.4	M14	1.7
UCFX06-17	1-1/16		117	92	19	14	34	16	42.9	17.5	44.4	M14	1.7
UCFX06-18	1-1/8		117	92	19	14	34	16	42.9	17.5	44.4	M14	1.7
UCFX06-19	1-3/16		117	92	19	14	34	16	42.9	17.5	44.4	M14	1.7
UCFX06-20	1-1/4		117	92	19	14	34	16	42.9	17.5	44.4	M14	1.7
UCFX07		35	130	101.5	21	14	38	16	49.2	19	51.2	M14	2.1
UCFX07-21	1-5/16		130	101.5	21	14	38	16	49.2	19	51.2	M14	2.1
UCFX07-22	1-3/8		130	101.5	21	14	38	16	49.2	19	51.2	M14	2.1
UCFX07-23	1-7/16		130	101.5	21	14	38	16	49.2	19	51.2	M14	2.1
UCFX08		40	137	105	22	14	40	19	49.2	19	52.2	M16	2.4
UCFX08-24	1-1/2		137	105	22	14	40	19	49.2	19	52.2	M16	2.4
UCFX08-25	1-9/16		137	105	22	14	40	19	49.2	19	52.2	M16	2.4
UCFX09		45	143	111	23	14	40	19	51.6	19	55.6	M16	2.5
UCFX09-26	1-5/8		143	111	23	14	40	19	51.6	19	55.6	M16	2.5
UCFX09-27	1-11/16		143	111	23	14	40	19	51.6	19	55.6	M16	2.5
UCFX09-28	1-3/4		143	111	23	14	40	19	51.6	19	55.6	M16	2.5
UCFX09-29	1-13/16		143	111	23	14	40	19	51.6	19	55.6	M16	2.5
UCFX10		50	162	130	26	20	44	19	55.6	22.2	59.4	M16	3.9
UCFX10-30	1-7/8		162	130	26	20	44	19	55.6	22.2	59.4	M16	3.9
UCFX10-31	1-15/16		162	130	26	20	44	19	55.6	22.2	59.4	M16	3.9
UCFX10-32	2		162	130	26	20	44	19	55.6	22.2	59.4	M16	3.9
UCFX11		55	175	143	29	20	49	19	65.1	25.4	68.7	M16	4.9
UCFX11-33	2-1/16		175	143	29	20	49	19	65.1	25.4	68.7	M16	4.9
UCFX11-34	2-1/8		175	143	29	20	49	19	65.1	25.4	68.7	M16	4.9
UCFX11-35	2-3/16		175	143	29	20	49	19	65.1	25.4	68.7	M16	4.9
UCFX11-36	2-1/4		175	143	29	20	49	19	65.1	25.4	68.7	M16	4.9
UCFX11-37	2-5/16		175	143	29	20	49	19	65.1	25.4	68.7	M16	4.9
UCFX12		60	187	149	34	21	59	19	65.1	25.4	73.7	M16	5.2
UCFX12-38	2-3/8		187	149	34	21	59	19	65.1	25.4	73.7	M16	5.2
UCFX12-39	2-7/16		187	149	34	21	59	19	65.1	25.4	73.7	M16	5.2
UCFX13		65	187	149	34	21	59	19	74.6	30.2	78.4	M16	5.3
UCFX13-40	2-1/2		187	149	34	21	59	19	74.6	30.2	78.4	M16	5.3
UCFX13-41	2-9/16		187	149	34	21	59	19	74.6	30.2	78.4	M16	5.3
UCFX14		70	197	152	37	24	60	23	77.8	33.3	81.5	M20	7.3
UCFX14-42	2-5/8		197	152	37	24	60	23	77.8	33.3	81.5	M20	7.3
UCFX14-43	2-11/16		197	152	37	24	60	23	77.8	33.3	81.5	M20	7.3
UCFX14-44	2-3/4		197	152	37	24	60	23	77.8	33.3	81.5	M20	7.3
UCFX15		75	197	152	40	24	68	23	82.6	33.3	89,3	M20	8,1
UCFX15-45	2-13/16		197	152	40	24	68	23	82.6	33.3	89,3	M20	8,1
UCFX15-46	2-7/8		197	152	40	24	68	23	82.6	33.3	89,3	M20	8,1
UCFX15-47	2-15/16		197	152	40	24	68	23	82.6	33.3	89,3	M20	8,1
UCFX15-48	3		197	152	40	24	68	23	82.6	33.3	89,3	M20	8,1
UCFX16		80	214	171	40	24	70	23	85.7	34.1	91.6	M20	9.9
UCFX16-49	3-1/16		214	171	40	24	70	23	85.7	34.1	91.6	M20	9.9
UCFX16-50	3-1/8		214	171	40	24	70	23	85.7	34.1	91.6	M20	9.9
UCFX16-51	3-3/16		214	171	40	24	70	23	85.7	34.1	91.6	M20	9.9
UCFX16-52	3-1/4		214	171	40	24	70	23	85.7	34.1	91.6	M20	9.9
UCFX17		85	214	171	40	24	70	23	96	39.7	96.3	M20	11
UCFX17-53	3-5/16		214	171	40	24	70	23	96	39.7	96.3	M20	11
UCFX17-55	3-7/16		214	171	40	24	70	23	96	39.7	96.3	M20	11
