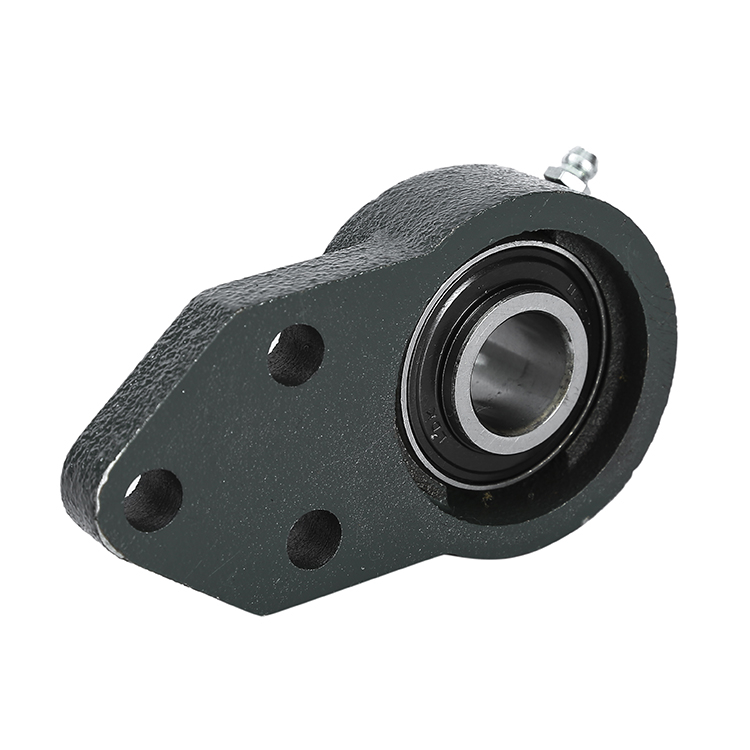

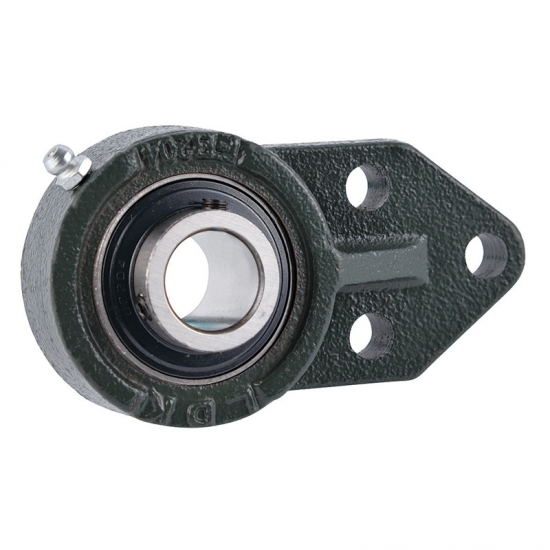

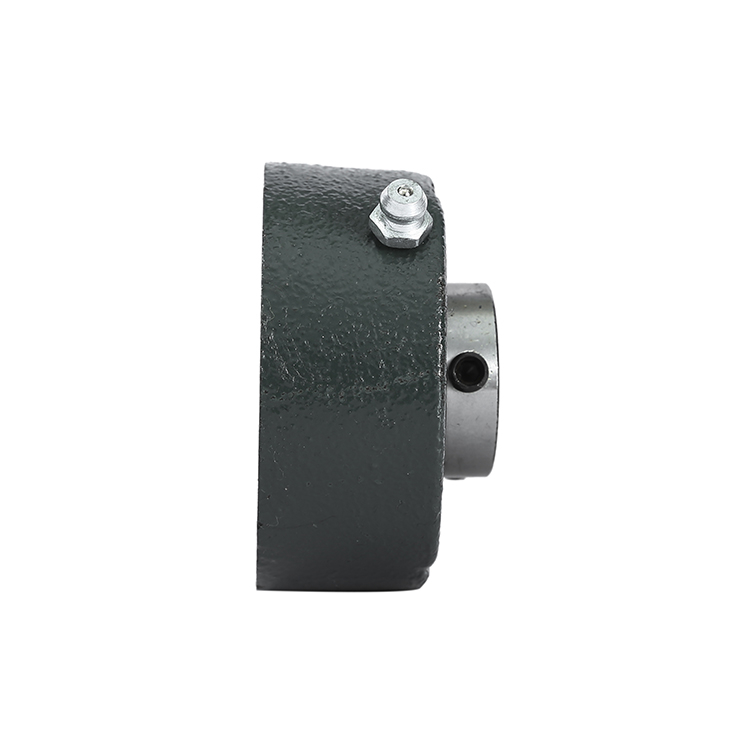

UCFB2 悬挂式座三孔法兰座

* 轴承座: 法兰人面座，3个螺栓孔,LDK品牌 (打字可定制)
* 轴承座材质:HT200 铸灰铁(可根据需要定制球墨铸铁材质)
* 油嘴: A3钢镀锌油嘴
* 喷漆: 墨绿色 (可根据需要定制其他喷漆颜色)
* 轴承：Gcr15(AISI52100)轴承钢材质，顶丝锁紧， 标准载荷系列
* 轴承可按需添加高温/低温油脂，或者固体自润滑油脂

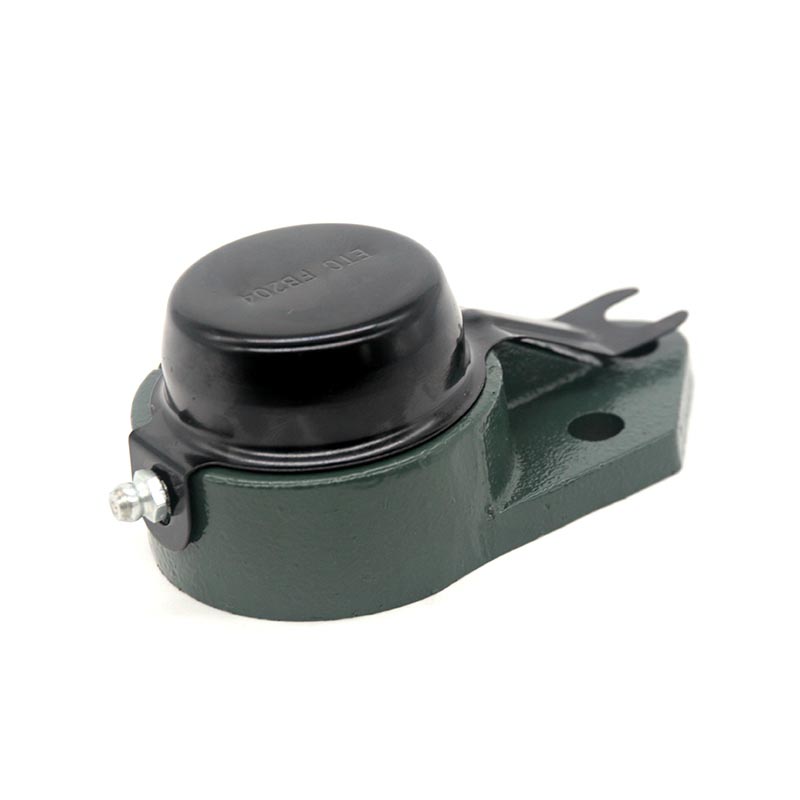

* 轴承座可在产品的一边配冲压端盖。 (S=通盖/SM=闭盖)
端盖有两种不同安装方式的类型可供选择，详见图片
联系我们 PDF 下载
带座轴承 杆端和向心关节轴承
Products

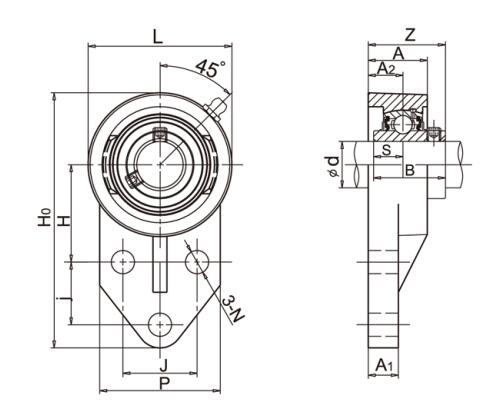

UCFB2 悬挂式座三孔法兰座结构图

20161112063939_68082

Products

UCFB2 悬挂式座三孔法兰座参数

产品型号 轴径 尺寸(mm) 螺栓尺寸 (mm) 重量
d Ho H J j A2 A1 A N L P B S Z (kg)
(in) (mm)
UCFB201
12 110 42 32 27 15 13 25.5 10 62 52 31 12.7 33.3 M8 0.62
UCFB201-81/2
110 42 32 27 15 13 25.5 10 62 52 31 12.7 33.3 M8 0.62
UCFB202
15 110 42 32 27 15 13 25.5 10 62 52 31 12.7 33.3 M8 0.58
UCFB202-9 9/16
110 42 32 27 15 13 25.5 10 62 52 31 12.7 33.3 M8 0.58
UCFB202-10 5/8
110 42 32 27 15 13 25.5 10 62 52 31 12.7 33.3 M8 0.58
UCFB203
17 110 42 32 27 15 13 25.5 10 60 52 31 12.7 33.3 M8 0.57
UCFB203-1111/16
110 42 32 27 15 13 25.5 10 60 52 31 12.7 33.3 M8 0.57
UCFB204
20 110 42 32 27 15 13 25.5 10 62 52 31 12.7 33.3 M8 0.62
UCFB204-123/4
110 42 32 27 15 13 25.5 10 62 52 31 12.7 33.3 M8 0.62
UCFB205
25 116 45 34 27 16 13 27 10 68 56 34.1 14.3 35.7 M8 0.69
UCFB205-14  7/8
116 45 34 27 16 13 27 10 68 56 34.1 14.3 35.7 M8 0.69
UCFB205-1515/16
116 45 34 27 16 13 27 10 68 56 34.1 14.3 35.7 M8 0.69
UCFB205-16 1
116 45 34 27 16 13 27 10 68 56 34.1 14.3 35.7 M8 0.69
UCFB206
30 130 50 40 29 18 13 31 10 7865 38.1 15.9 40.2 M8 0.93
UCFB206-17 1-1/16
130 50 40 29 18 13 31 10 7865 38.1 15.9 40.2 M8 0.93
UCFB206-18 1-1/8
130 50 40 29 18 13 31 10 7865 38.1 15.9 40.2 M8 0.93
UCFB206-19 1-3/16
130 50 40 29 18 13 31 10 7865 38.1 15.9 40.2 M8 0.93
UCFB206-20 1-1/4
130 50 40 29 18 13 31 10 7865 38.1 15.9 40.2 M8 0.93
UCFB207
35 144 55 46 32 19 15 34 10 90 70 42.9 17.5 44.4 M8 1.30
UCFB207-20 1-1/4
144 55 46 32 19 15 34 10 90 70 42.9 17.5 44.4 M8 1.30
UCFB207-21 1-5/16
144 55 46 32 19 15 34 10 90 70 42.9 17.5 44.4 M8 1.30
UCFB207-22 1-3/8
144 55 46 32 19 15 34 10 90 70 42.9 17.5 44.4 M8 1.30
UCFB207-23 1-7/16
144 55 46 32 19 15 34 10 90 70 42.9 17.5 44.4 M8 1.30
UCFB208
40 164 60 50 41 21 16 36 12 100 78 49.2 19.0 51.2 M10 1.80
UCFB208-24 1-1/2
164 60 50 41 21 16 36 12 100 78 49.2 19.0 51.2 M10 1.80
UCFB208-25 1-9/16
164 60 50 41 21 16 36 12 100 78 49.2 19.0 51.2 M10 1.80
UCFB209
45 174 65 54 43 22 18 38 12 106 80 49.2 19.0 52.2 M10 2.00
UCFB209-26  1-5/8
174 65 54 43 22 18 38 12 106 80 49.2 19.0 52.2 M10 2.00
UCFB209-271-11/16
174 65 54 43 22 18 38 12 106 80 49.2 19.0 52.2 M10 2.00
UCFB209-28 1-3/4
174 65 54 43 22 18 38 12 106 80 49.2 19.0 52.2 M10 2.00
UCFB210
50 184 68 58 46 22 18 40 12 112 86 51.6 19.0 54.6 M10 2.30
UCFB210-30  1-7/8
184 68 58 46 22 18 40 12 112 86 51.6 19.0 54.6 M10 2.30
UCFB210-311-15/16
184 68 58 46 22 18 40 12 112 86 51.6 19.0 54.6 M10 2.30
UCFB210-32 2
184 68 58 46 22 18 40 12 112 86 51.6 19.0 54.6 M10 2.30
