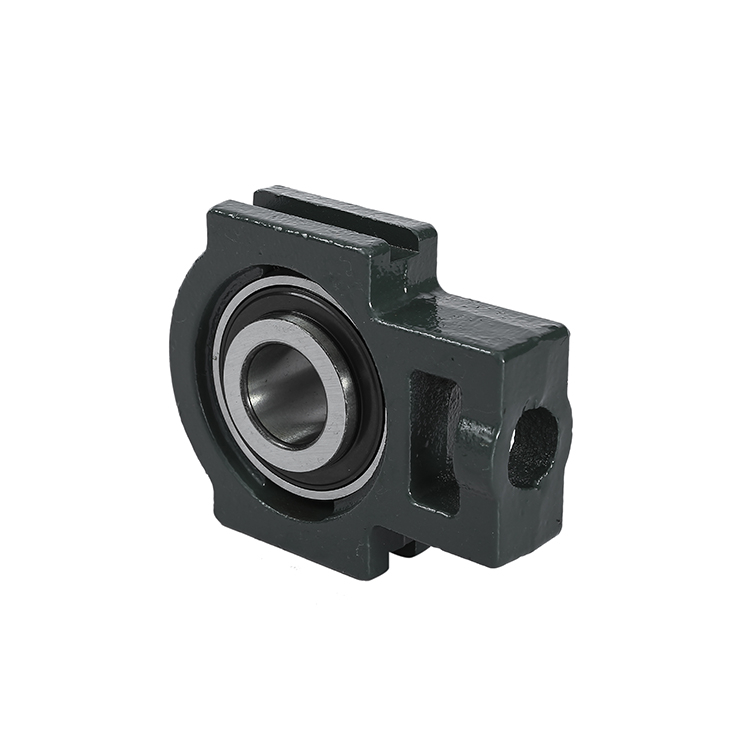

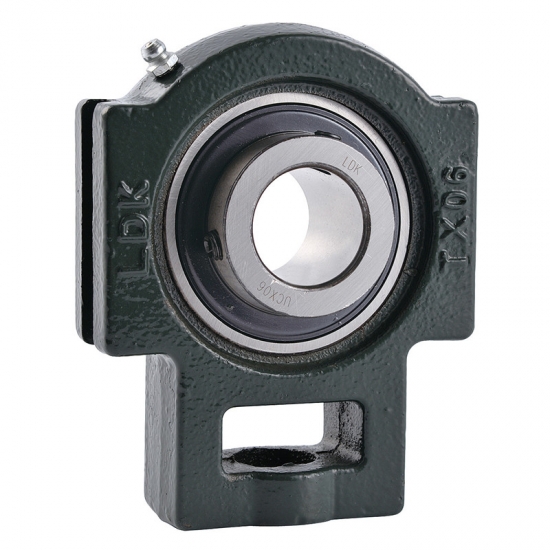

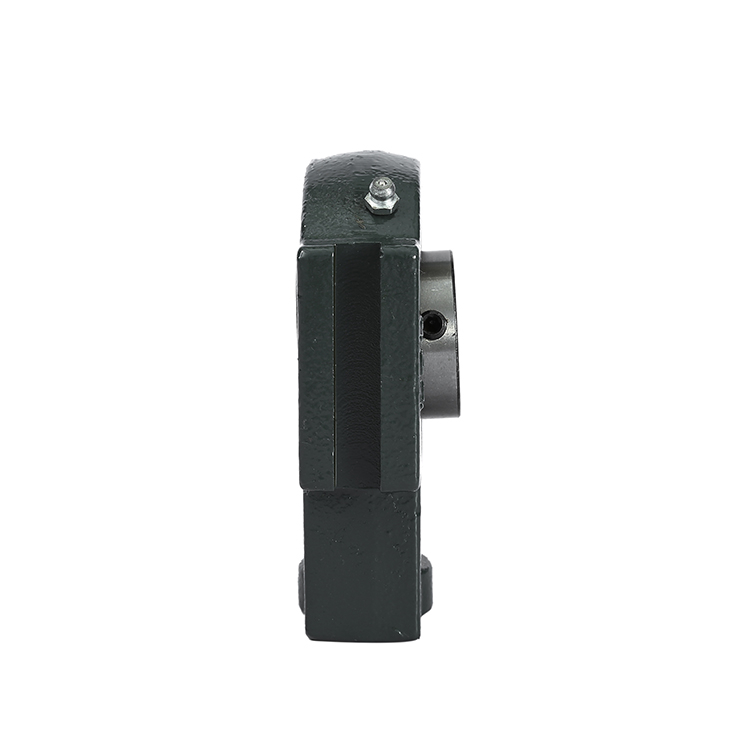

UCTX 滑块座

* 轴承座: 滑块座,LDK品牌 (打字可定制)
* 轴承座材质:HT200 铸灰铁(可根据需要定制球墨铸铁材质)
* 油嘴: A3钢镀锌油嘴
* 喷漆: 墨绿色 (可根据需要定制其他喷漆颜色)
* 轴承：Gcr15(AISI52100)轴承钢材质，顶丝锁紧，中型载荷系列
* 轴承可按需添加高温/低温油脂，或者固体自润滑油脂

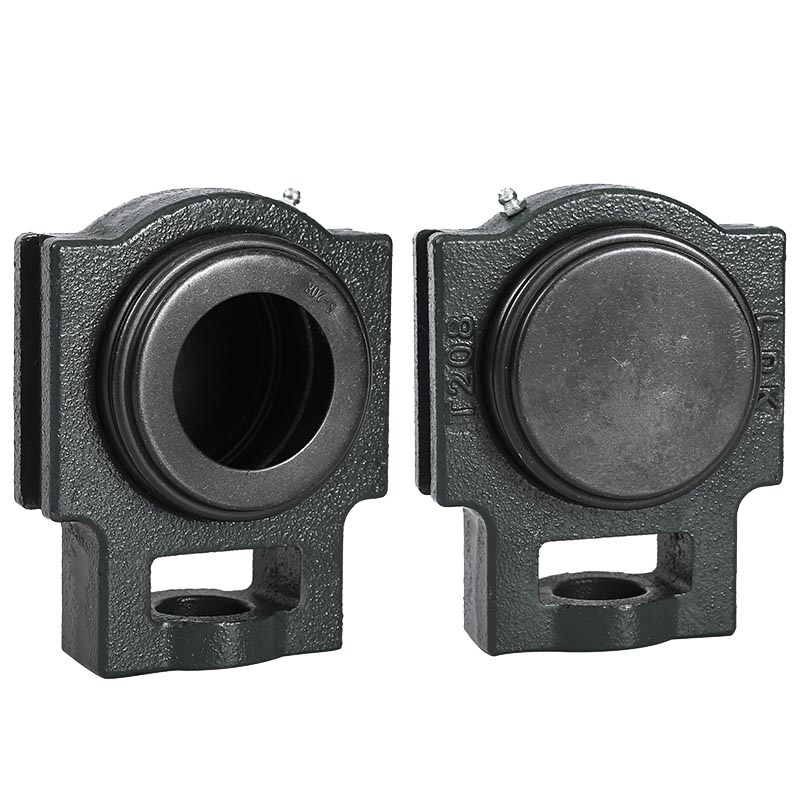

* 轴承座可在产品的两边配冲压端盖。 (S=通盖/SM=闭盖)
* 端盖有两种不同安装方式的类型可供选择，详见图片

联系我们  PDF 下载

产品型号	轴径		尺寸 (mm)															重量 (kg)
	d		N1	L2	H2	N₂	N	L3	A1	H1	H	L	A	A2	L1	B	s
	(in)	(mm)	N1	L2	H2	N₂	N	L3	A1	H1	H	L	A	A2	L1	B	s
UCTX05		25	16	12	56	37	22	57	12	89	102	113	37	28	70	38.1	15.9	1.4
UCTX05-13	13/16		16	12	56	37	22	57	12	89	102	113	37	28	70	38.1	15.9	1.4
UCTX05-14	7/8		16	12	56	37	22	57	12	89	102	113	37	28	70	38.1	15.9	1.4
UCTX05-15	15/16		16	12	56	37	22	57	12	89	102	113	37	28	70	38.1	15.9	1.4
UCTX05-16	1		16	12	56	37	22	57	12	89	102	113	37	28	70	38.1	15.9	1.4
UCTX06		30	16	15	64	37	22	64	12	89	102	129	37	30	78	42.9	17.5	1.8
UCTX06-17	1-1/16		16	15	64	37	22	64	12	89	102	129	37	30	78	42.9	17.5	1.8
UCTX06-18	1-1/8		16	15	64	37	22	64	12	89	102	129	37	30	78	42.9	17.5	1.8
UCTX06-19	1-3/16		16	15	64	37	22	64	12	89	102	129	37	30	78	42.9	17.5	1.8
UCTX06-20	1-1/4		16	15	64	37	22	64	12	89	102	129	37	30	78	42.9	17.5	1.8
UCTX07		35	19	17	83	49	29	83	16	102	114	144	49	36	88	49.2	19	2.6
UCTX07-21	1-5/16		19	17	83	49	29	83	16	102	114	144	49	36	88	49.2	19	2.6
UCTX07-22	1-3/8		19	17	83	49	29	83	16	102	114	144	49	36	88	49.2	19	2.6
UCTX07-23	1-7/16		19	17	83	49	29	83	16	102	114	144	49	36	88	49.2	19	2.6
UCTX08		40	19	17	83	49	29	83	16	102	117	144	49	36	87	49.2	19	2.6
UCTX08-24	1-1/2		19	17	83	49	29	83	16	102	117	144	49	36	87	49.2	19	2.6
UCTX08-25	1-9/16		19	17	83	49	29	83	16	102	117	144	49	36	87	49.2	19	2.6
UCTX09		45	19	18	83	49	29	86	16	102	117	151	49	38	92	51.6	19	2.8
UCTX09-26	1-5/8		19	18	83	49	29	86	16	102	117	151	49	38	92	51.6	19	2.8
UCTX09-27	1-11/16		19	18	83	49	29	86	16	102	117	151	49	38	92	51.6	19	2.8
UCTX09-28	1-3/4		19	18	83	49	29	86	16	102	117	151	49	38	92	51.6	19	2.8
UCTX09-29	1-13/16		19	18	83	49	29	86	16	102	117	151	49	38	92	51.6	19	2.8
UCTX10		50	25	21	102	64	35	95	22	130	146	171	64	42	106	55.6	22.2	4.3
UCTX10-30	1-7/8		25	21	102	64	35	95	22	130	146	171	64	42	106	55.6	22.2	4.3
UCTX10-31	1-15/16		25	21	102	64	35	95	22	130	146	171	64	42	106	55.6	22.2	4.3
UCTX10-32	2		25	21	102	64	35	95	22	130	146	171	64	42	106	55.6	22.2	4.3
UCTX11		55	32	21	102	64	35	102	22	130	146	194	64	44	119	65.1	25.4	5.2
UCTX11-33	2-1/16		32	21	102	64	35	102	22	130	146	194	64	44	119	65.1	25.4	5.2
UCTX11-34	2-1/8		32	21	102	64	35	102	22	130	146	194	64	44	119	65.1	25.4	5.2
UCTX11-35	2-3/16		32	21	102	64	35	102	22	130	146	194	64	44	119	65.1	25.4	5.2
UCTX11-36	2-1/4		32	21	102	64	35	102	22	130	146	194	64	44	119	65.1	25.4	5.2
UCTX11-37	2-5/16		32	21	102	64	35	102	22	130	146	194	64	44	119	65.1	25.4	5.2
UCTX12		60	32	23	111	70	41	121	26	151	167	224	70	48	137	65	25.4	7.6
UCTX12-38	2-3/8		32	23	111	70	41	121	26	151	167	224	70	48	137	65	25.4	7.6
UCTX12-39	2-7/16		32	23	111	70	41	121	26	151	167	224	70	48	137	65	25.4	7.6
UCTX13		65	32	23	111	70	41	121	26	151	167	224	70	48	137	74.6	30.2	7.6
UCTX13-40	2-1/2		32	23	111	70	41	121	26	151	167	224	70	48	137	74.6	30.2	7.6
UCTX13-41	2-9/16		32	23	111	70	41	121	26	151	167	224	70	48	137	74.6	30.2	7.6
UCTX14		70	32	23	111	70	41	121	26	151	167	232	70	48	140	77.8	33.3	7.7
UCTX14-42	2-5/8		32	23	111	70	41	121	26	151	167	232	70	48	140	77.8	33.3	7.7
UCTX14-43	2-11/16		32	23	111	70	41	121	26	151	167	232	70	48	140	77.8	33.3	7.7
UCTX14-44	2-3/4		32	23	111	70	41	121	26	151	167	232	70	48	140	77.8	33.3	7.7
UCTX15		75	32	23	111	70	41	121	28	165	184	235	70	48	140	82.6	33.3	7.55
UCTX15-45	2-13/16		32	23	111	70	41	121	28	165	184	235	70	48	140	82.6	33.3	7.55
UCTX15-46	2-7/8		32	23	111	70	41	121	28	165	184	235	70	48	140	82.6	33.3	7.55
UCTX15-47	2-15/16		32	23	111	70	41	121	28	165	184	235	70	48	140	82.6	33.3	7.55
UCTX15-48	3		32	23	111	70	41	121	28	165	184	235	70	48	140	82.6	33.3	7.55
UCTX16		80	38	30	124	73	48	157	28	173	198	260	73	54	162	85.7	34.1	11
UCTX16-49	3-1/16		38	30	124	73	48	157	28	173	198	260	73	54	162	85.7	34.1	11
UCTX16-50	3-1/8		38	30	124	73	48	157	28	173	198	260	73	54	162	85.7	34.1	11
UCTX16-51	3-3/16		38	30	124	73	48	157	28	173	198	260	73	54	162	85.7	34.1	11
UCTX16-52	3-1/4		38	30	124	73	48	157	28	173	198	260	73	54	162	85.7	34.1	11
UCTX17		85	38	30	124	73	48	157	28	173	198	260	73	54	162	96	39.7	12
UCTX17-53	3-5/16		38	30	124	73	48	157	28	173	198	260	73	54	162	96	39.7	12
UCTX17-55	3-7/16		38	30	124	73	48	157	28	173	198	260	73	54	162	96	39.7	12

UCTX 滑块座

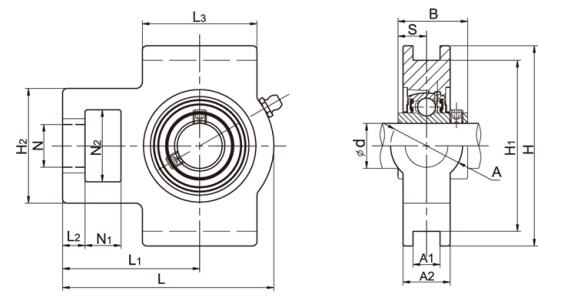

UCTX 滑块座结构图

UCTX 滑块座参数
