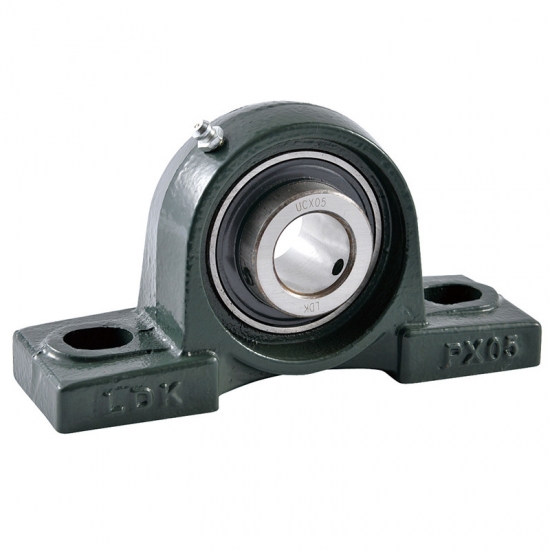

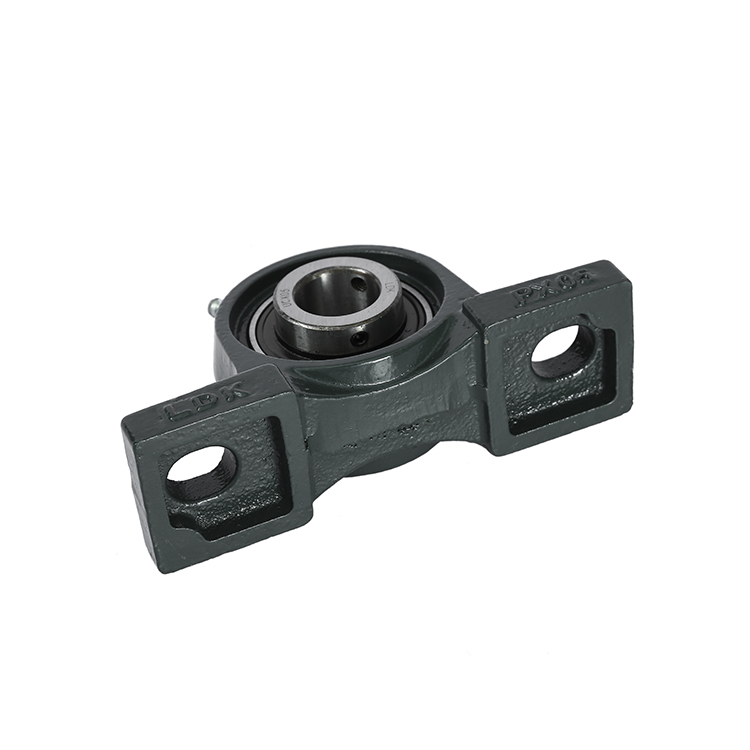

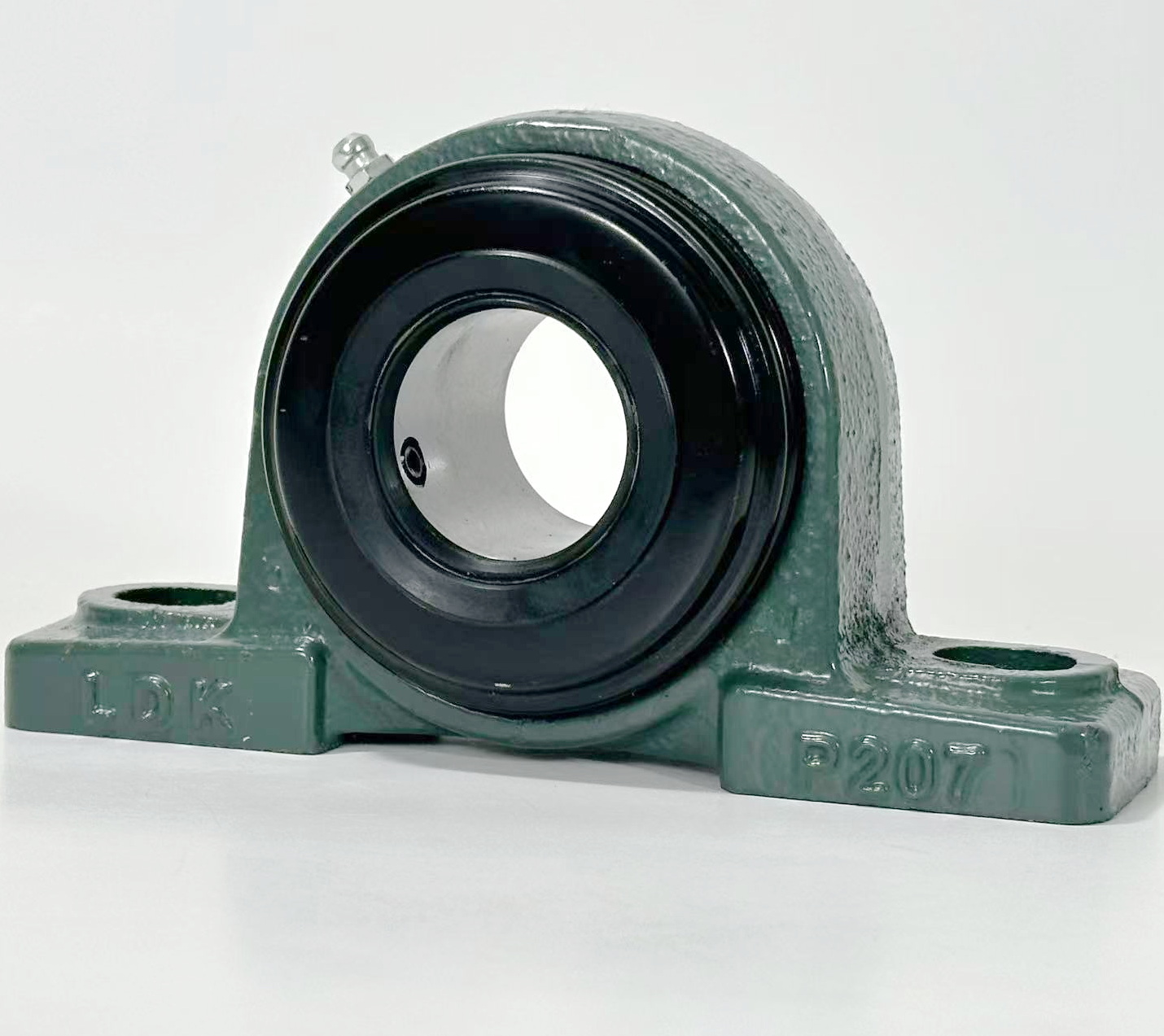

UCPX 立式座

* 轴承座: 立式座，两个螺栓孔,LDK品牌 (打字可定制)
* 轴承座材质:HT200 铸灰铁(可根据需要定制球墨铸铁材质)
* 油嘴: A3钢镀锌油嘴, 位置与座子底部呈45°角 (也可定制90°角的位置)
* 喷漆: 墨绿色 (可根据需要定制其他喷漆颜色)
* 轴承座底部空心 (实心底可定制)

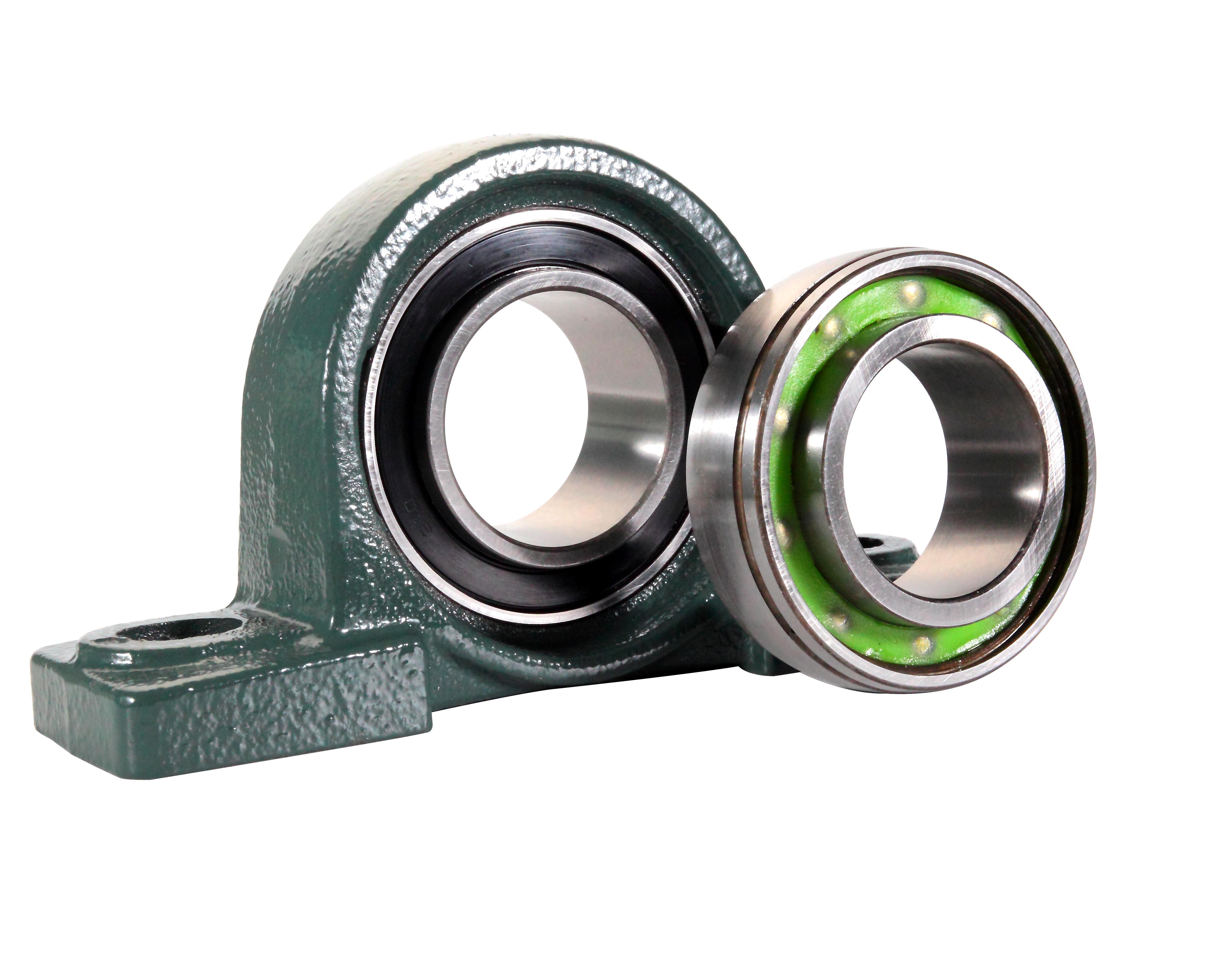

* 轴承： Gcr15(AISI52100)轴承钢材质，顶丝锁紧，中型载荷系列
* 轴承可按需添加高温/低温油脂，或者固体自润滑油脂

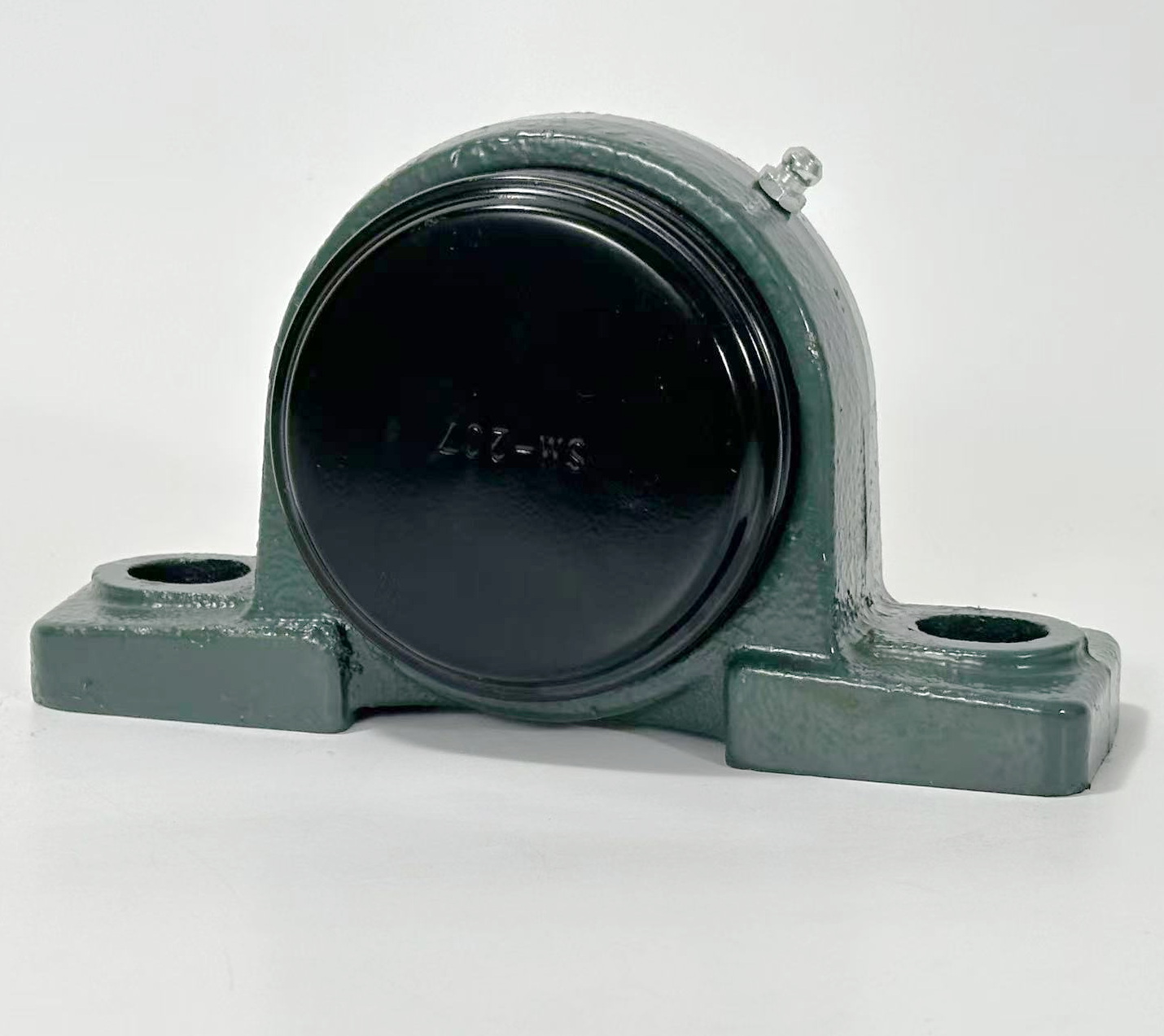

* 轴承座可在产品的一边或两面配冲压端盖。 (S=通盖/SM=闭盖)

联系我们  PDF 下载

 带座轴承

 杆端和向心关节轴承

Products

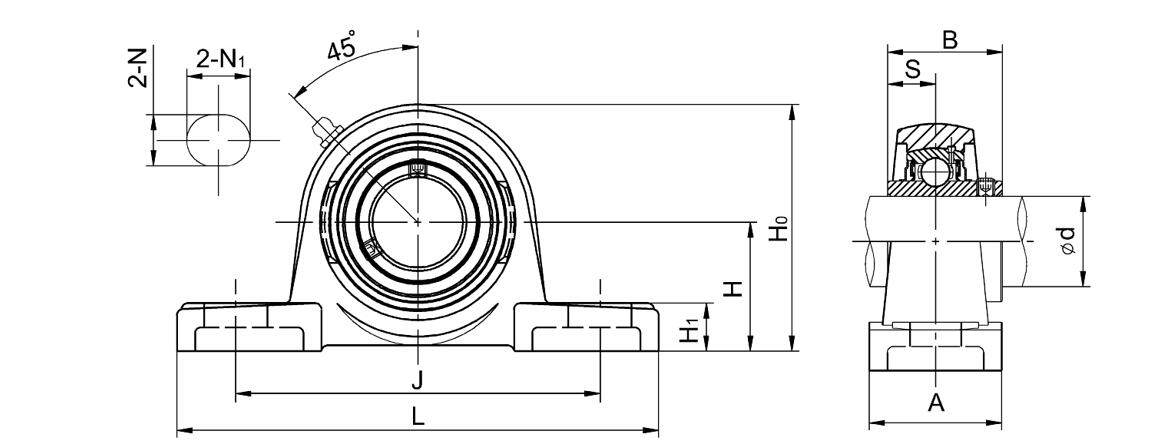

UCPX 立式座结构图

B05 UCPX

Products

UCPX 立式座参数

品型号	轴径		尺寸 (mm)										螺栓尺寸 (mm)	重量
	d		H	L	J	A	N	N1	H1	Ho	B	s		(kg)
	(in)	(mm)	H	L	J	A	N	N1	H1	Ho	B	s		(kg)
UCPX05		25	44.4	159	119	51	17	20	18	85	38.1	15.9	M14	1.5
UCPX05-13	13/16		44.4	159	119	51	17	20	18	85	38.1	15.9	M14	1.5
UCPX05-14	7/8		44.4	159	119	51	17	20	18	85	38.1	15.9	M14	1.5
UCPX05-15	15/16		44.4	159	119	51	17	20	18	85	38.1	15.9	M14	1.5
UCPX05-16	1		44.4	159	119	51	17	20	18	85	38.1	15.9	M14	1.5
UCPX06		30	47.6	175	127	57	17	20	20	93	42.9	17.5	M14	2.1
UCPX06-17	1-1/16		47.6	175	127	57	17	20	20	93	42.9	17.5	M14	2.1
UCPX06-18	1-1/8		47.6	175	127	57	17	20	20	93	42.9	17.5	M14	2.1
UCPX06-19	1-3/16		47.6	175	127	57	17	20	20	93	42.9	17.5	M14	2.1
UCPX06-20	1-1/4		47.6	175	127	57	17	20	20	93	42.9	17.5	M14	2.1
UCPX07		35	54.0	203	144	57	17	20	21	105	49.2	19	M14	2.7
UCPX07-21	1-5/16		54.0	203	144	57	17	20	21	105	49.2	19	M14	2.7
UCPX07-22	1-3/8		54.0	203	144	57	17	20	21	105	49.2	19	M14	2.7
UCPX07-23	1-7/16		54.0	203	144	57	17	20	21	105	49.2	19	M14	2.7
UCPX08		40	58.7	222	156	67	20	23	26	112	49.2	19	M16	3.3
UCPX08-24	1-1/2		58.7	222	156	67	20	23	26	112	49.2	19	M16	3.3
UCPX08-25	1-9/16		58.7	222	156	67	20	23	26	112	49.2	19	M16	3.3
UCPX09		45	58.7	222	156	67	20	23	26	116	51.6	19	M16	3.3
UCPX09-26	1-5/8		58.7	222	156	67	20	23	26	116	51.6	19	M16	3.3
UCPX09-27	1-11/16		58.7	222	156	67	20	23	26	116	51.6	19	M16	3.3
UCPX09-28	1-3/4		58.7	222	156	67	20	23	26	116	51.6	19	M16	3.3
UCPX09-29	1-13/16		58.7	222	156	67	20	23	26	116	51.6	19	M16	3.3
UCPX10		50	63.5	240	171	73	20	23	27	126	55.6	22.2	M16	4.3
UCPX10-30	1-7/8		63.5	240	171	73	20	23	27	126	55.6	22.2	M16	4.3
UCPX10-31	1-15/16		63.5	240	171	73	20	23	27	126	55.6	22.2	M16	4.3
UCPX10-32	2		63.5	240	171	73	20	23	27	126	55.6	22.2	M16	4.3
UCPX11		55	69.8	260	184	79	25	28	30	137	65.1	25.4	M20	5.7
UCPX11-33	2-1/16		69.8	260	184	79	25	28	30	137	65.1	25.4	M20	5.7
UCPX11-34	2-1/8		69.8	260	184	79	25	28	30	137	65.1	25.4	M20	5.7
UCPX11-35	2-3/16		69.8	260	184	79	25	28	30	137	65.1	25.4	M20	5.7
UCPX11-36	2-1/4		69.8	260	184	79	25	28	30	137	65.1	25.4	M20	5.7
UCPX11-37	2-5/16		69.8	260	184	79	25	28	30	137	65.1	25.4	M20	5.7
UCPX12		60	76.2	286	203	83	25	28	34	151	65.1	25.4	M20	7.3
UCPX12-38	2-3/8		76.2	286	203	83	25	28	34	151	65.1	25.4	M20	7.3
UCPX12-39	2-7/16		76.2	286	203	83	25	28	34	151	65.1	25.4	M20	7.3
UCPX13		65	76.2	286	203	83	25	28	34	154	74.6	30.2	M20	7.6
UCPX13-40	2-1/2		76.2	286	203	83	25	28	34	154	74.6	30.2	M20	7.6
UCPX13-41	2-9/16		76.2	286	203	83	25	28	34	154	74.6	30.2	M20	7.6
UCPX14		70	88.9	330	229	89	27	30	34	170	77.8	33.3	M22	9.9
UCPX14-42	2-5/8		88.9	330	229	89	27	30	34	170	77.8	33.3	M22	9.9
UCPX14-43	2-11/16		88.9	330	229	89	27	30	34	170	77.8	33.3	M22	9.9
UCPX14-44	2-3/4		88.9	330	229	89	27	30	34	170	77.8	33.3	M22	9.9
UCPX15		75	88.9	330	229	89	27	30	35	175	82.6	33.3	M22	11
UCPX15-45	2-13/16		88.9	330	229	89	27	30	35	175	82.6	33.3	M22	11
UCPX15-46	2-7/8		88.9	330	229	89	27	30	35	175	82.6	33.3	M22	11
UCPX15-47	2-15/16		88.9	330	229	89	27	30	35	175	82.6	33.3	M22	11
UCPX15-48	3		88.9	330	229	89	27	30	35	175	82.6	33.3	M22	11
UCPX16		80	101.6	380	283	102	27	30	40	194	85.7	34.1	M22	15
UCPX16-49	3-1/16		101.6	380	283	102	27	30	40	194	85.7	34.1	M22	15
UCPX16-50	3-1/8		101.6	380	283	102	27	30	40	194	85.7	34.1	M22	15
UCPX16-51	3-3/16		101.6	380	283	102	27	30	40	194	85.7	34.1	M22	15
UCPX16-52	3-1/4		101.6	380	283	102	27	30	40	194	85.7	34.1	M22	15
UCPX17		85	101.6	384	283	102	27	30	40	202	96	39.7	M22	16
UCPX17-53	3-5/16		101.6	384	283	102	27	30	40	202	96	39.7	M22	16
UCPX17-55	3-7/16		101.6	384	283	102	27	30	40	202	96	39.7	M22	16
UCPX18		90	101.6	384	283	106	27	30	40	206	104	42.9	M22	19
UCPX20		100	127	432	337	120	33	36	45	244	117.5	49.2	M30	24.9
