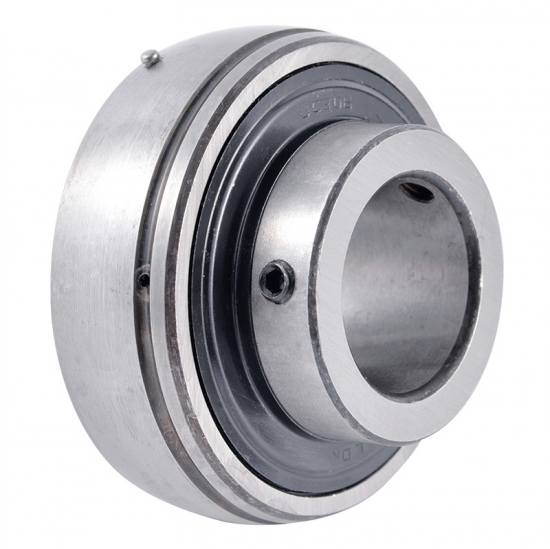

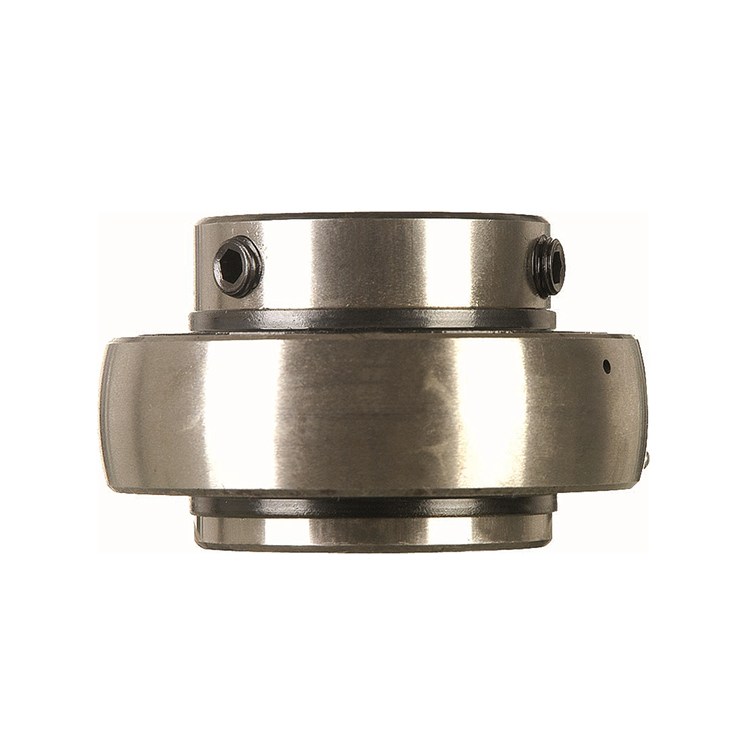

UC3 外球面轴承

* 重载荷UC300系列, 宽内圈, 顶丝锁紧
* 轴承材质：Gcr15(AISI52100)轴承钢
* 轴承商标：LDK(可根据需要定制)
* 外圈为球面
* 密封圈：台阶式橡胶密封（也可定制其他密封圈）
* 添加常规油脂, 也可根据需要添加高温/低温油脂或是固体自润滑油脂。
* 可按需对产品表面进行发黑或镀锌处理，增加防腐蚀性
* 产品内径：有公英制可选，尺寸范围：25mm--140mm

联系我们  PDF 下载

轴承型号	轴径		尺寸 (mm)									动载荷 ( KN )	静载荷 ( KN )	重量 (kg)
	d		D	B	C	S	S1	G	ds		Ca
	(in)	(mm)	D	B	C	S	S1	G	(mm)	(in.UNF)	Ca
UC305		25	62	38	21	15	23	6	M6X1		6.4	22.46	11.57	0.44
UC305-14	7/8		62	38	21	15	23	6		1/4-28	6.4			0.44
UC305-15	15/16		62	38	21	15	23	6		1/4-28	6.4			0.44
UC305-16	1		62	38	21	15	23	6		1/4-28	6.4			0.44
UC306		30	72	43	23	17	26	6	M6X1		7.1	27.14	15.2	0.56
UC306-18	1-1/8		72	43	23	17	26	6		1/4-28	7.1			0.56
UC306-19	1-3/16		72	43	23	17	26	6		1/4-28	7.1			0.56
UC307		35	80	48	25	19	29	8	M8X1		8	33.53	19.22	0.71
UC307-20	1-1/4		80	48	25	19	29	8		5/16-24	8			0.71
UC307-21	1-5/16		80	48	25	19	29	8		5/16-24	8			0.71
UC307-22	1-3/8		80	48	25	19	29	8		5/16-24	8			0.71
UC308		40	90	52	27	19	33	10	M10X1.25		9	40.96	24.01	1.00
UC308-24	1-1/2		90	52	27	19	33	10		3/8-24	9			1.00
UC308-25	1-9/16		90	52	27	19	33	10		3/8-24	9			1.00
UC309		45	100	57	30	22	35	10	M10X1.25		9.5	53.33	32.19	1.28
UC309-26	1-5/8		100	57	30	22	35	10		3/8-24	9.5			1.28
UC309-27	1-11/16		100	57	30	22	35	10		3/8-24	9.5			1.28
UC309-28	1-3/4		100	57	30	22	35	10		3/8-24	9.5			1.28
UC310		50	110	61	32	22	39	12	M12X1.25		10.5	62.38	38.32	1.65
UC310-30	1-7/8		110	61	32	22	39	12		7/16-20	10.5			1.65
UC310-31	1-15/16		110	61	32	22	39	12		7/16-20	10.5			1.65
UC311		55	120	66	34	25	41	12	M12X1.25		11	72.05	44.97	2.07
UC311-32	2		120	66	34	25	41	12		7/16-20	11			2.07
UC311-34	2-1/8		120	66	34	25	41	12		7/16-20	11			2.07
UC311-35	2-3/16		120	66	34	25	41	12		7/16-20	11			2.07
UC312		60	130	71	36	26	45	12	M12X1.25		11.5	82.33	52.16	2.59
UC312-36	2-1/4		130	71	36	26	45	12		7/16-20	11.5			2.59
UC312-38	2-3/8		130	71	36	26	45	12		7/16-20	11.5			2.59
UC312-39	2-7/16		130	71	36	26	45	12		7/16-20	11.5			2.59
UC313		65	140	75	38	30	45	12	M12X1.25		12.5	94.54	60.82	3.15
UC313-40	2-1/2		140	75	38	30	45	12		7/16-20	12.5	94.54	60.82	3.15
UC314		70	150	78	40	33	45	12	M12X1.25		13.2	104.7	68.13	3.83
UC314-44	2-3/4		150	78	40	33	45	12		7/16-20	13.2	104.7	68.13	3.83
UC315		75	160	82	42	32	50	12	M14X1.5		14	113.97	78.66	4.59
UC315-48	3		160	82	42	32	50	12		1/2-20	14	113.97	78.66	4.59
UC316		80	170	86	44	34	52	14	M14X1.5		14.9	123.46	88.18	5.40
UC317		85	180	96	46	40	56	16	M16X1.5		16	133.16	98.25	6.58
UC317-52	3-1/4		180	96	46	40	56	16		5/8-18	16	133.16	98.25	6.58
UC318		90	190	96	48	40	56	16	M16X1.5		17.3	144.67	110.59	7.34
UC318-56	3-1/2		190	96	48	40	56	16		5/8-18	17.3	144.67	110.59	7.34
UC319		95	200	103	50	41	62	16	M16X1.5		18.3	156.68	122.07	8.70
UC319-60	3-3/4		200	103	50	41	62	16		5/8-18	18.3	156.68	122.07	8.70
UC320		100	215	108	54	42	66	18	M18X1.5		20	173.14	140.67	10.80
UC320-64	4		215	108	54	42	66	18		5/8-18	20	173.14	140.67	10.80
UC321		105	225	112	56	44	68	18	M18X1.5		20.8	183.7	153.2	12.20
UC322		110	240	117	60	46	71	18	M18X1.5		20.9	206.8	179.9	14.30
UC324		120	260	126	64	51	75	18	M18X1.5		22.9	228	208.6	18.50
UC326		130	280	135	68	54	81	20	M20X1.5		24.9	274.2	273.7	23.00
UC328		140	300	145	72	59	86	20	M20X1.5		26.9	296.9	306.5	28.50

UC3 外球面轴承

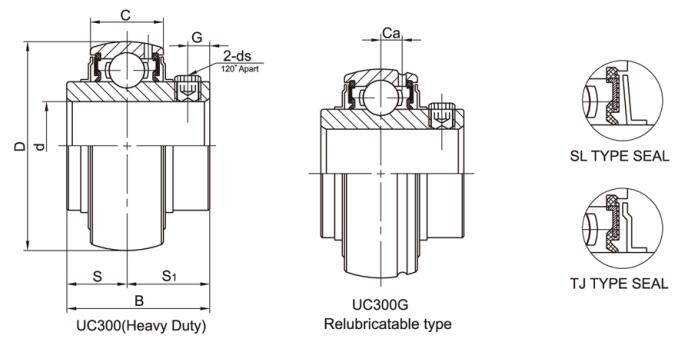

UC3 外球面轴承结构图
