POS 公制杆端关节轴承

* 3件式杆端关节轴承，公制尺寸
* 外螺纹，右旋（可做成左旋螺纹以及不同牙距和精度的螺纹）
* 商标：LDK (品牌可定制)
* 壳体材质：碳钢，表面镀锌，钝化处理
* 钢球(内圈)材质：GCr15轴承钢，热处理HRC58-64，
钢球表面镀铬，,并经过精磨及抛光处理;
* 衬垫(外圈)材质：黄铜
* 滑动摩擦副：钢/铜
* 产品需维护，可通过杆端体上的油杯进行再润滑

联系我们  PDF 下载

轴承型号	尺寸(mm)									钢球直径	a⁰ 调心角度	载荷 (KN)		重量 ≈Kg
轴承型号	d H7	B	C1	d1	d2	d3-6g	h	L1	L2	钢球直径	a⁰ 调心角度	动载	静载	重量 ≈Kg
POS3	3	6	4.5	5.1	12	M3	26	15	32	7.93	14	1.5	1.8	0.006
POS4	4	7	5.25	6.5	14	M4	30	19	37	9.52	13	2.0	2.9	0.011
POS5	5	8	6	7.7	16	M5	33	20	41	11.11	13	2.5	3.5	0.012
POS6	6	9	6.75	8.9	18	M6	36	22	45	12.7	13	3.2	4.8	0.019
POS8	8	12	9	10.3	22	M8	42	25	53	15.87	14	5.4	8.9	0.032
POS10	10	14	10.5	12.9	26	M10	48	29	61	19.05	13	7.5	12.5	0.054
POS10FI	10	14	10.5	12.9	26	M10x1.25	48	29	61	19.05	13	7.5	12.5	0.054
POS12	12	16	12	15.4	30	M12	54	33	69	22.22	13	10	15.8	0.085
POS12/F2	12	16	12	15.4	30	M12x1.25	54	33	69	22.22	13	10	15.8	0.085
POS14	14	19	13.5	16.8	34	M14	60	36	77	25.4	16	13	22.1	0.126
POS14F1	14	19	13.5	16.8	34	M14X1.5	60	36	77	25.4	16	13	22.1	0.126
POS15	15	20	14	18.1	36	M14	63	38	81	26.98	16	14.5	23.6	0.186
POS16	16	21	15	19.3	38	M16	66	40	85	28.58	15	16	25.9	0.185
POS16F1	16	21	15	19.3	38	M16X1.5	66	40	85	28.58	15	16	25.9	0.185
POS17	17	22	16	20.6	40	M16X1.5	69	42	89	30.16	14	18	28.4	0.259
POS18	18	23	16.5	21.8	42	M18x1.5	72	44	93	31.75	15	19.5	30.8	0.260
POS20	20	25	18	24.3	46	M20X1.5	78	47	101	34.92	14	23	36.2	0.340
POS22	22	28	20	25.8	50	M22x1.5	84	51	109	38.1	15	29	42.6	0.435
POS25	25	31	22	29.5	60	M24x2	94	57	124	42.86	15	40.5	74.1	0.650
POS28	28	35	24	32.29	66	M27x2	103	62	136	47.63	15	46.1	88.7	0.875
POS30	30	37	25	34.8	70	M30x2	110	66	145	50.8	17	54.3	94.0	1.070

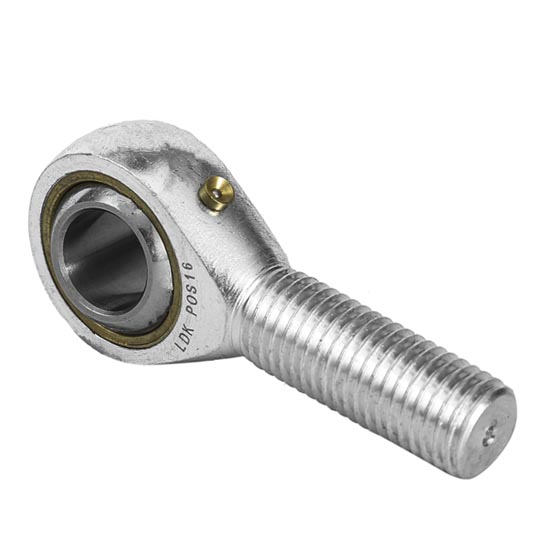

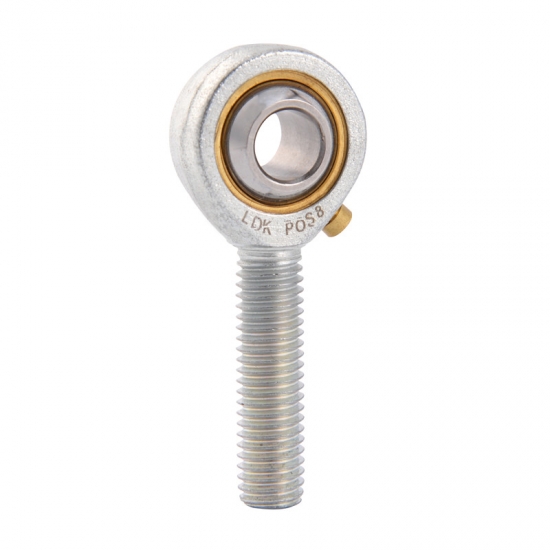

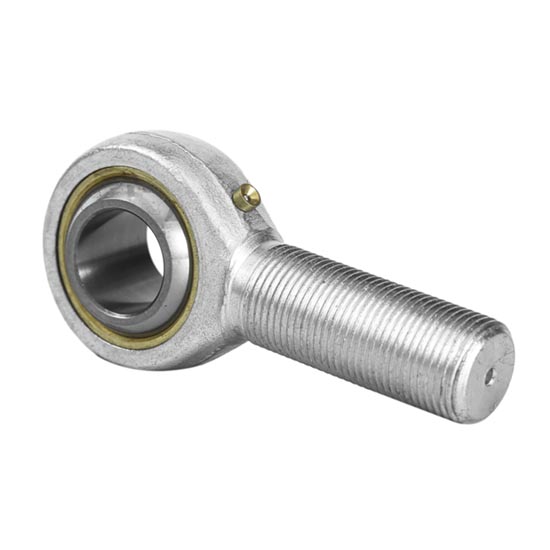

POS 公制杆端关节轴承

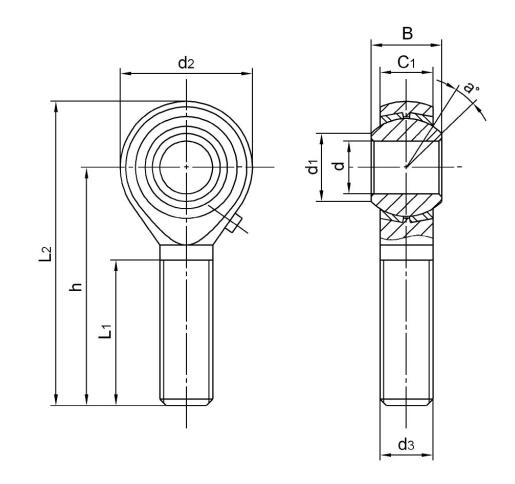

POS 公制杆端关节轴承结构图

POS 公制杆端关节轴承参数
