SA..ES 公制杆端关节轴承

* 组装型杆端关节轴承，公制尺寸
* 商标：LDK (品牌可定制)
* 壳体材质：碳钢，表面镀锌，钝化处理
* 外螺纹，右旋（可做成左旋螺纹以及不同牙距和精度的螺纹）
* 壳体内装向心关节轴承：
SI..E: 装配GE..E型向心关节轴承，不可再润滑
SI..ES: 装配GE..ES型向心关节轴承，可通过杆端体上的油杯再润滑
* 内装向心关节轴承的材质如下：
钢球(内圈)材质：GCr15轴承钢，热处理HRC58-64，表面磷化处理
外圈材质：GCr15轴承钢，热处理HRC54-60，表面磷化处理
* 滑动摩擦副：钢/钢

联系我们  PDF 下载

轴承型号	尺寸(mm)									钢球直径	a⁰ 调心角度	载荷 (KN)		重量 ≈ kg
轴承型号	d	B	C1	d2	d3-6g	h	L1	L2	L7	钢球直径	a⁰ 调心角度	动载	静载	重量 ≈ kg
SA5E¹⁾	5	6	4.5	21	M5	36	16	46.5	12	10	13	3.4	4.6	0.017
SA6E¹⁾	6	6	4.5	21	M6	36	16	46.5	12	10	13	3.4	6.9	0.017
SA8E¹⁾	8	8	6.5	24	M8	42	21	54	13	13	15	5.5	12.9	0.029
SA10E¹⁾	10	9	7.5	29	M10	48	26	62.5	16	16	12	8.1	17.6	0.044
SA12E¹⁾	12	10	8.5	34	M12	54	28	71	18	18	10	10	24.5	0.066
SA15ES	15	12	10.5	40	M14	63	34	83	22	22	8	16	36	0.121
SA17ES	17	14	11.5	46	M16	69	36	92	24	25	10	21	45	0.172
SA20ES	20	16	13.5	53	M 20x1.5	78	43	104.5	27	29	9	30	60	0.283
SA25ES	25	20	18	64	M24x2	94	53	126	33	35.5	7	48	83	0.504
SA30ES	30	22	20	73	M30x2	110	65	146.5	37.5	40.7	6	62	110	0.835
SA35ES	35	25	22	82	M36x3	140	82	181	41	47	6	79	146	1.41
SA40ES	40	28	24	92	M39x3	150	86	196	47	53	7	99	180	1.86
SA45ES	45	32	28	102	M42x3	163	92	214	52	60	7	127	240	2.57
SA50ES	50	35	31	112	M45x3	185	104	241	60	66	6	156	290	3.58
SA60ES	60	44	39	135	M52x3	210	115	277.5	75.5	80	6	245	450	5.73
SA70ES	70	49	43	160	M56x4	235	125	315	95	92	6	313	610	7.94
SA80ES	80	55	48	180	M64x4	270	140	360	105.5	105	6	400	750	12.06

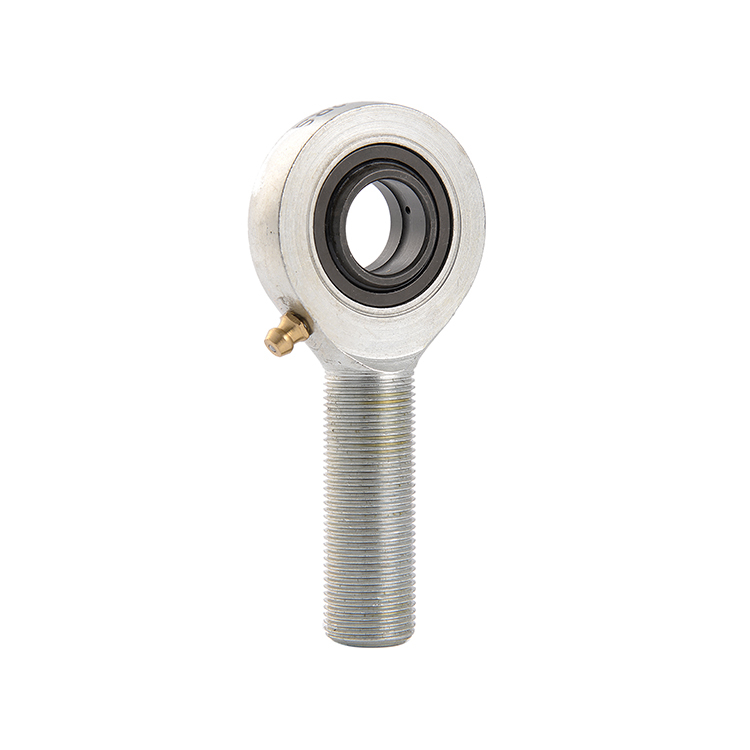

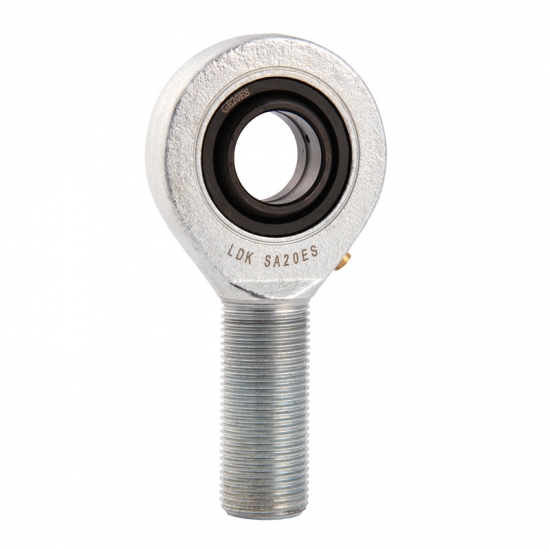

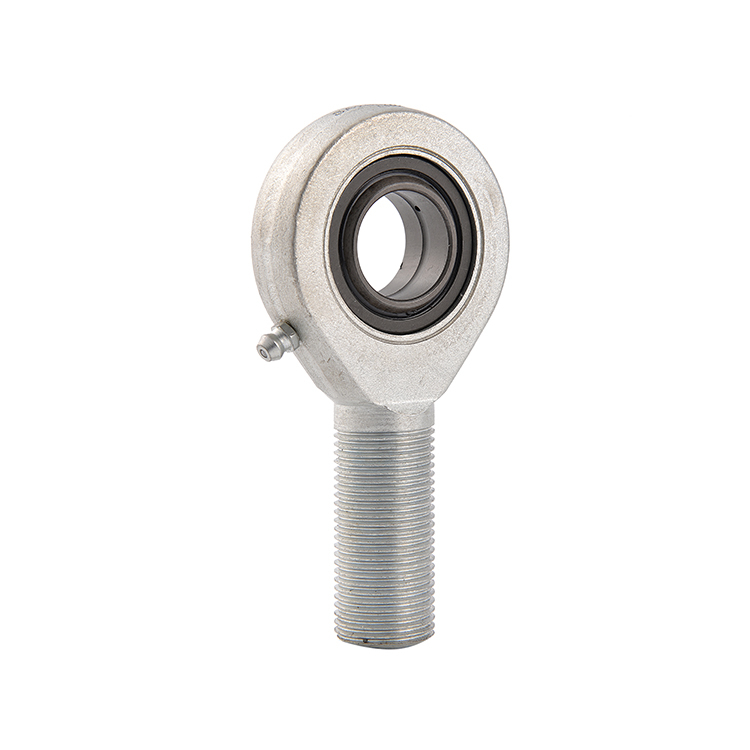

SA..ES 公制杆端关节轴承

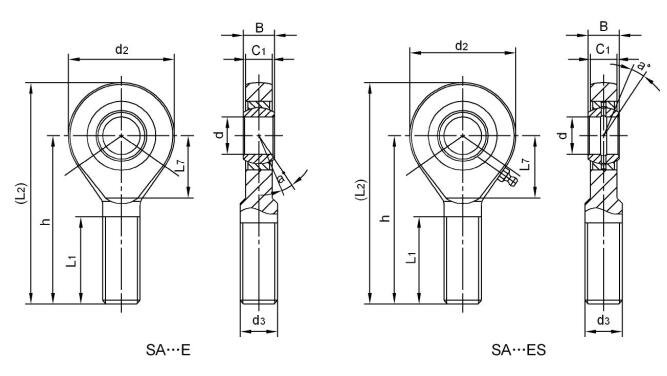

SA..ES 公制杆端关节轴承结构图

SA..ES 公制杆端关节轴承参数
