NCOS 公制杆端关节轴承

* 3件式杆端关节轴承，公制尺寸，重载荷系列
* 外螺纹，右旋(可做成左旋螺纹以及不同牙距和精度的螺纹)
* 商标：LDK (品牌可定制)
* 产品自润滑，免维护
* 壳体材质：合金钢，调质处理，车加工表面，表面抛光镀铬
* 钢球(内圈)材质：GCr15轴承钢，热处理HRC58-64，表面镀铬
* 衬垫(外圈)材质：尼龙，添加有PTFE材料
* 滑动摩擦副：钢/尼龙

联系我们  PDF 下载

轴承型号	尺寸(mm)									钢球直径	a° 调心角度	载荷 (KN)	重量 ≈kg
轴承型号	d H7	B	C1	d1	d2	d3-6g	h	L1	L2	钢球直径	a° 调心角度	载荷 (KN)	重量 ≈kg
NCOS6	6	9	6.75	8.9	20	M6	36	21	46	12.7	13	18	0.02
NCOS8	8	12	9	10.3	24	M8	42	25	54	15.87	14	33	0.038
NCOS10	10	14	10.5	12.9	28	M10	48	28	62	19.05	13	52	0.055
NCOS12	12	16	12	15.4	32	M12	54	32	70	22.22	13	71	0.085
NCOS14	14	19	13.5	16.8	36	M14	60	36	78	25.4	16	84	0.14
NCOS16	16	21	15	19.3	42	M16	66	37	87	28.58	15	96	0.21
NCOS18	18	23	16.5	21.8	46	M18x1.5	72	41	95	31.75	15	128	0.28
NCOS20	20	25	18	24.3	50	M20x1.5	78	45	103	34.925	14	143	0.38
NCOS22	22	28	20	25.8	54	M22x1.5	84	48	111	38.1	15	171	0.48
NCOS25	25	31	22	29.5	60	M24x2	94	55	124	42.86	15	204	0.64
NCOS30	30	37	25	0	70	M30x2	110	66	145	50.8	17	264	1.1

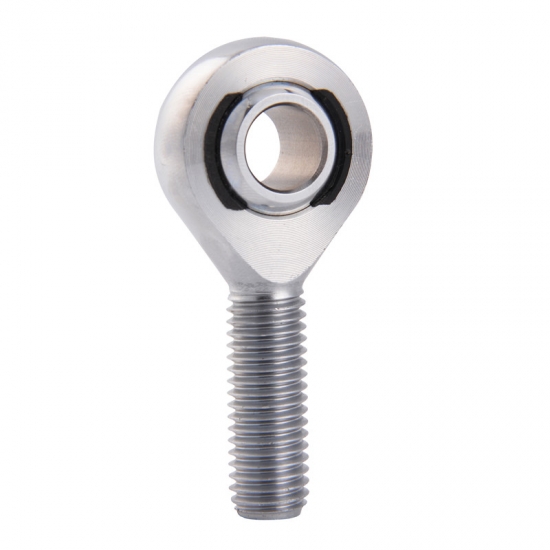

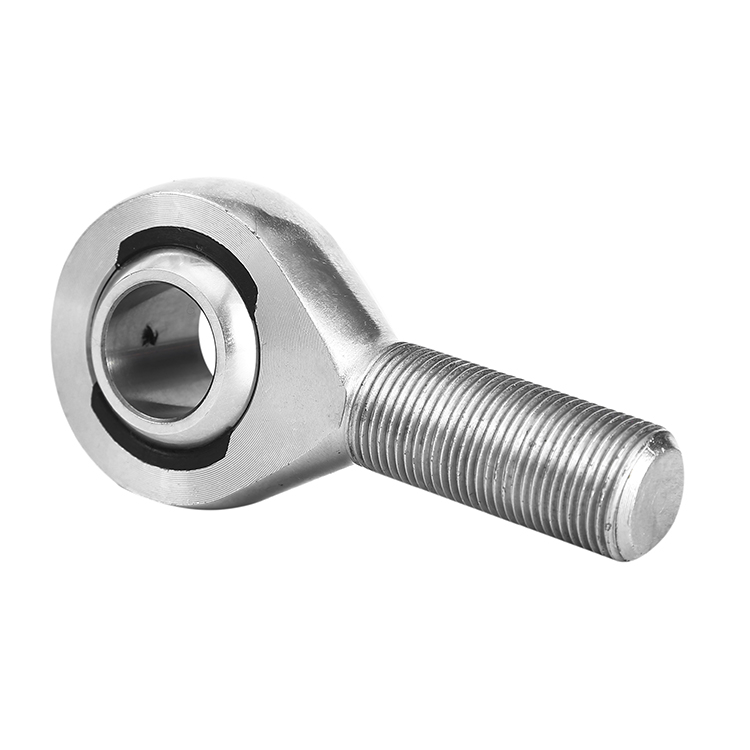

NCOS 公制杆端关节轴承

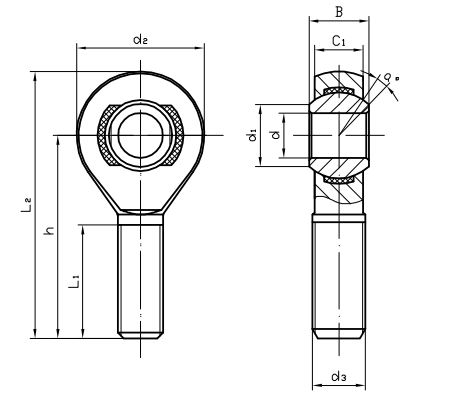

NCOS 公制杆端关节轴承结构图

NCOS 公制杆端关节轴承参数
