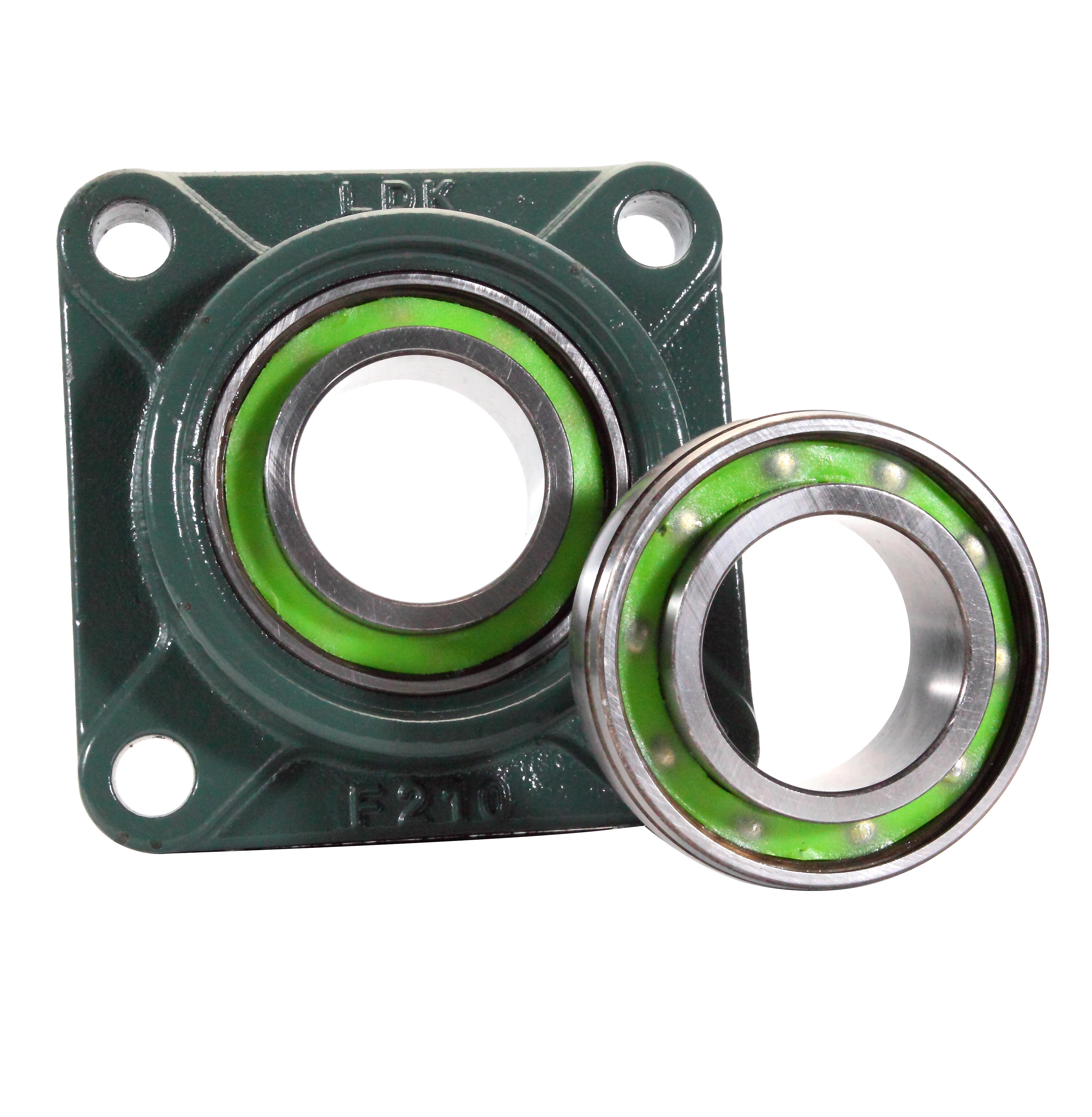

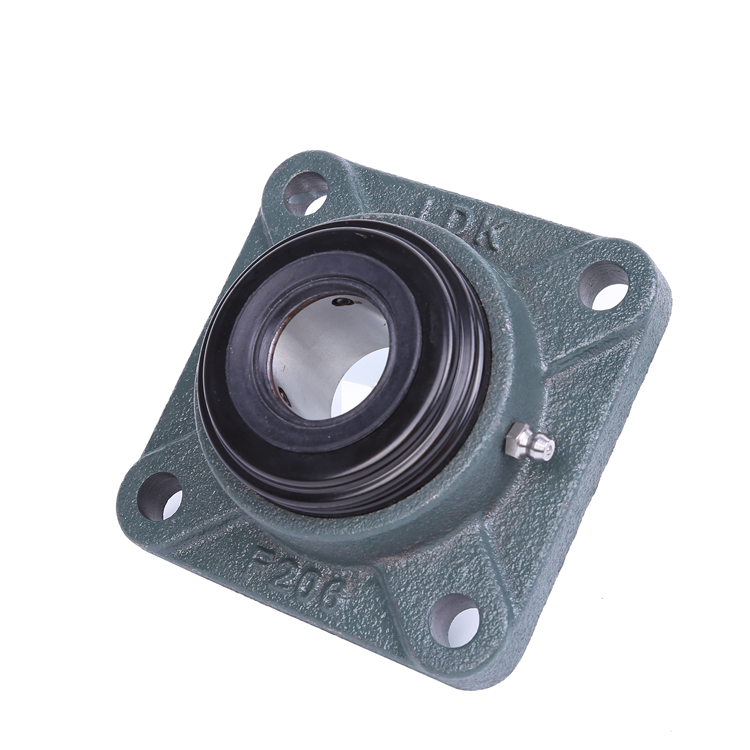

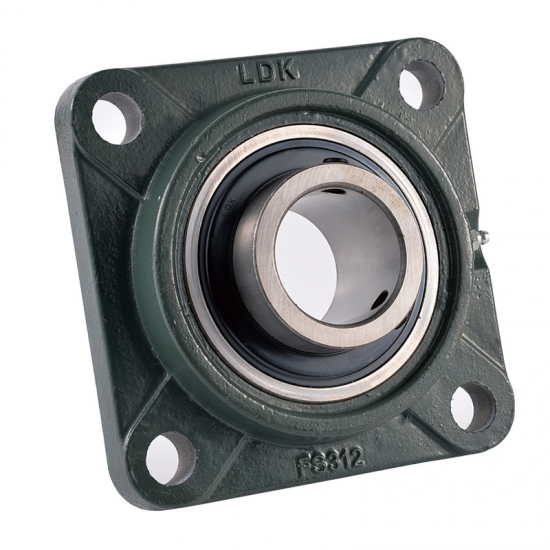

UCFS3 四孔方形座

* 轴承座: 法兰座，4个螺栓孔,LDK品牌 (打字可定制)
* 轴承座材质:HT200 铸灰铁(可根据需要定制球墨铸铁材质)
* 油嘴: A3钢镀锌油嘴
* 喷漆: 墨绿色 (可根据需要定制其他喷漆颜色)
* 轴承座底部空心 (实心底可定制)
* 轴承：Gcr15(AISI52100)轴承钢材质，顶丝锁紧，重载荷系列
* 轴承可按需添加高温/低温油脂，或者固体自润滑油脂

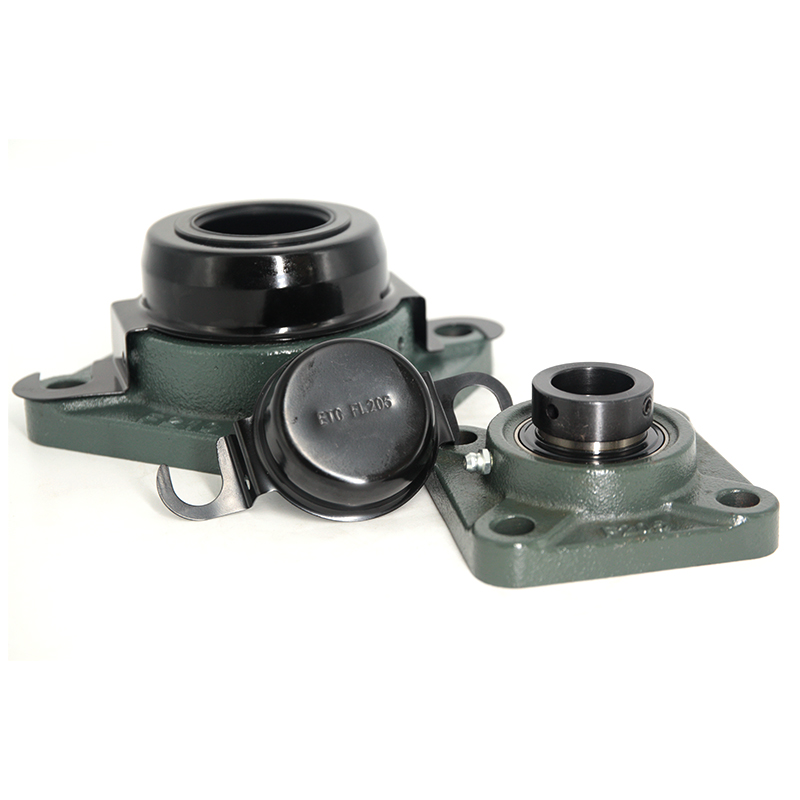

* 轴承座可在产品的一边配冲压端盖。 (S=通盖/SM=闭盖)
端盖有两种不同安装方式的类型可供选择，详见图片

联系我们  PDF 下载

 带座轴承

 杆端和向心关节轴承

Products

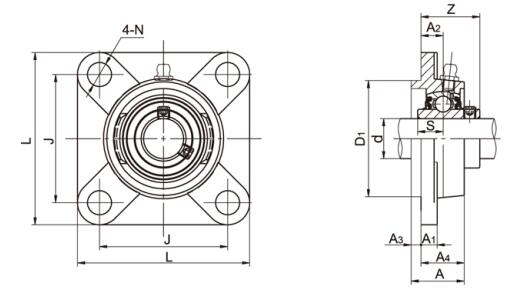

UCFS3 四孔方形座结构图

20161112063830_69844

Products

UCFS3 四孔方形座参数

产品型号	轴径		尺寸 (mm)											螺栓尺寸 (mm)	重量 (kg)
	d		L	J	A2	A1	A	H	H1	N	D1	S	Z
	(in)	(mm)	L	J	A2	A1	A	H	H1	N	D1	S	Z
UCFS305		25	110	80	9	22	29	7	13	16	80	15	32	M14	1.3
UCFS305-14	7/8		110	80	9	22	29	7	13	16	80	15	32	M14	1.3
UCFS305-15	15/16		110	80	9	22	29	7	13	16	80	15	32	M14	1.3
UCFS305-16	1		110	80	9	22	29	7	13	16	80	15	32	M14	1.3
UCFS306		30	125	95	10	24	32	8	15	16	90	17	36	M14	1.9
UCFS306-18	1-1/8		125	95	10	24	32	8	15	16	90	17	36	M14	1.9
UCFS306-19	1-3/16		125	95	10	24	32	8	15	16	90	17	36	M14	1.9
UCFS307		35	135	100	11	27	36	9	16	19	100	19	40	M16	2.4
UCFS307-20	1-1/4		135	100	11	27	36	9	16	19	100	19	40	M16	2.4
UCFS307-21	1-5/16		135	100	11	27	36	9	16	19	100	19	40	M16	2.4
UCFS307-22	1-3/8		135	100	11	27	36	9	16	19	100	19	40	M16	2.4
UCFS308		40	150	112	13	30	40	10	17	19	115	19	46	M16	3.3
UCFS308-24	1-7/8		150	112	13	30	40	10	17	19	115	19	46	M16	3.3
UCFS308-25	1-15/16		150	112	13	30	40	10	17	19	115	19	46	M16	3.3
UCFS309		45	160	125	14	33	44	11	18	19	125	22	49	M16	4.0
UCFS309-26	2		160	125	14	33	44	11	18	19	125	22	49	M16	4.0
UCFS309-27	2-1/8		160	125	14	33	44	11	18	19	125	22	49	M16	4.0
UCFS309-28	2-3/16		160	125	14	33	44	11	18	19	125	22	49	M16	4.0
UCFS310		50	175	132	16	36	48	12	19	23	140	22	55	M20	5.3
UCFS310-30	1-7/8		175	132	16	36	48	12	19	23	140	22	55	M20	5.3
UCFS310-31	1-15/16		175	132	16	36	48	12	19	23	140	22	55	M20	5.3
UCFS311		55	185	140	17	39	52	13	20	23	150	25	58	M20	6.2
UCFS311-32	2		185	140	17	39	52	13	20	23	150	25	58	M20	6.2
UCFS311-34	2-1/8		185	140	17	39	52	13	20	23	150	25	58	M20	6.2
UCFS311-36	2-3/16		185	140	17	39	52	13	20	23	150	25	58	M20	6.2
UCFS312		60	195	150	19	42	56	14	22	23	160	26	64	M20	7.2
UCFS312-36	2-1/4		195	150	19	42	56	14	22	23	160	26	64	M20	7.2
UCFS312-38	2-3/8		195	150	19	42	56	14	22	23	160	26	64	M20	7.2
UCFS312-39	2-7/16		195	150	19	42	56	14	22	23	160	26	64	M20	7.2
UCFS313		65	208	166	15	40	58	18	22	23	175	30	60	M20	8.9
UCFS313-40	2-1/2		208	166	15	40	58	18	22	23	175	30	60	M20	8.9
UCFS314		70	226	178	18	43	61	18	25	25	185	31	65	M22	11
UCFS314-44	2-3/4		226	178	18	43	61	18	25	25	185	31	65	M22	11
UCFS315		75	236	184	21	48	66	18	25	25	200	32	71	M22	13
UCFS315-48	3		236	184	21	48	66	18	25	25	200	32	71	M22	13
UCFS316		80	250	196	18	48	68	20	27	31	210	34	70	M27	15
UCFS317		85	260	204	24	54	74	20	27	31	220	40	80	M27	17
UCFS317-52	3-1/4		260	204	24	54	74	20	27	31	220	40	80	M27	17
UCFS318		90	280	216	24	56	76	20	30	35	240	40	80	M30	21
UCFS318-56	3-1/2		280	216	24	56	76	20	30	35	240	40	80	M30	21
UCFS319		95	290	228	39	74	94	20	30	35	250	41	101	M30	25
UCFS319-60	3-3/4		290	228	39	74	94	20	30	35	250	41	101	M30	25
UCFS320		100	310	242	39	74	94	20	32	38	260	42	105	M33	30
UCFS320-64	4		310	242	39	74	94	20	32	38	260	42	105	M33	30
UCFS322		100	340	266	35	71	96	25	35	41	300	46	106	M36	39
UCFS324		120	370	290	35	80	110	30	40	41	330	51	110	M36	54
UCFS326		130	410	320	35	85	115	30	45	41	360	54	116	M36	71
UCFS328		140	450	350	45	95	125	30	55	41	400	59	131	M36	100
