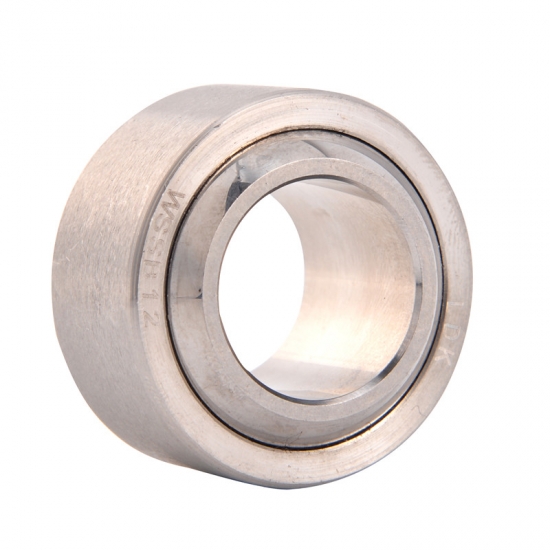

MIB..T AIB..T SIB..T 英制向心关节轴承免维护

钢球：Gcr15，热处理，表面镀硬铬，精磨

衬套：
·MIB:低碳钢，内径上带有耐腐蚀的保护层以及涂油层。也可选用热处理过的不锈钢

·AIB:合金钢，热处理，内径上带有耐腐蚀的保护层以及涂油层。也可选用热处理过的不锈钢

·SIB:不锈钢，经过热处理并涂油层

联系我们  PDF 下载

 带座轴承

 杆端和向心关节轴承

Products

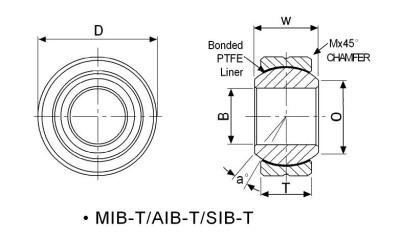

MIB..T AIB..T SIB..T 英制向心关节轴承免维护结构图

20161225055734_18292

Products

MIB..T AIB..T SIB..T 英制向心关节轴承免维护参数

轴承型号	尺寸 IN INCHES
	B +.0015 -0.0005	D + .000 -.0007	T +.0000	W ±.005	0 端面直径	M 倒角	钢球直径	调心角度	极限静态径向载荷 (磅)		估重 (磅)
									极限静态径向载荷 (磅)
									MIB-T	AIB-T/SIB-T
AIB3T	0.1900	0.5312	0.250	0.312	0.307	0.020	0.437	10.5	4,370	6,555	0.02
AIB4T	0.2500	0.6094	0.281	0.375	0.331	0.020	0.500	14.5	5,620	8,430	0.02
AIB5T	0.3125	0.7500	0.344	0.437	0.448	0.020	0.625	11.0	8,600	12,900	0.04
AIB6T	0.3750	0.8437	0.406	0.500	0.516	0.020	0.719	9.50	11,677	17,516	0.06
AIB7T	0.4375	1.0000	0.437	0.562	0.587	0.020	0.812	11.0	14,194	21,291	0.08
AIB8T	0.5000	1.0937	0.500	0.625	0.699	0.020	0.937	9.50	18,740	28,110	0.11
AIB10T	0.6250	1.3125	0.562	0.750	0.839	0.030	1.125	12.0	25,290	37,935	0.17
AIB12T	0.7500	1.5000	0.687	0.875	0.978	0.030	1.312	10.0	32,448	48,672	0.25
AIB16T	1.0000	2.1250	1.000	1.375	1.275	0.060	1.875	15.0	60,000	90,000	0.79

轴承型号	尺寸 IN INCHES
	B +.0015 -0.0005	D + .0000 -.0007	T +.0000	W ±.005	0 端面直径	M 倒角	钢球直径	调心角度	极限静态径向载荷 (磅)		估重 (磅)
									极限静态径向载荷 (磅)
									MIB-T	AIB-T/SIB-T
SIB3T	0.1900	0.5312	0.250	0.312	0.307	0.020	0.437	10.5	4,370	6,555	0.02
SIB4T	0.2500	0.6094	0.281	0.375	0.331	0.020	0.500	14.5	5,620	8,430	0.02
SIB5T	0.3125	0.7500	0.344	0.437	0.448	0.020	0.625	11.0	8,600	12,900	0.04
SIB6T	0.3750	0.8437	0.406	0.500	0.516	0.020	0.719	9.50	11,677	17,516	0.06
SIB7T	0.4375	1.0000	0.437	0.562	0.587	0.020	0.812	11.0	14,194	21,291	0.08
SIB8T	0.5000	1.0937	0.500	0.625	0.699	0.020	0.937	9.50	18,740	28,110	0.11
SIB10T	0.6250	1.3125	0.562	0.750	0.839	0.030	1.125	12.0	25,290	37,935	0.17
SIB12T	0.7500	1.5000	0.687	0.875	0.978	0.030	1.312	10.0	32,448	48,672	0.25
SIB16T	1.0000	2.1250	1.000	1.375	1.275	0.060	1.875	15.0	60,000	90,000	0.79

轴承型号	尺寸 IN INCHES
	B +.0015 -0.0005	D +.0000 -.0007	T +.0000	W ±.005	0 端面直径	M 倒角	钢球直径	调心角度	极限静态径向载荷 (磅)		估重 (磅)
									极限静态径向载荷 (磅)
									MIB-T	AIB-T/SIB-T
MIB3T	0.1900	0.5312	0.250	0.312	0.307	0.020	0.437	10.5	4,370	6,555	0.02
MIB4T	0.2500	0.6094	0.281	0.375	0.331	0.020	0.500	14.5	5,620	8,430	0.02
MIB5T	0.3125	0.7500	0.344	0.437	0.448	0.020	0.625	11.0	8,600	12,900	0.04
MIB6T	0.3750	0.8437	0.406	0.500	0.516	0.020	0.719	9.50	11,677	17,516	0.06
MIB7T	0.4375	1.0000	0.437	0.562	0.587	0.020	0.812	11.0	14,194	21,291	0.08
MIB8T	0.5000	1.0937	0.500	0.625	0.699	0.020	0.937	9.50	18,740	28,110	0.11
MIB10T	0.6250	1.3125	0.562	0.750	0.839	0.030	1.125	12.0	25,290	37,935	0.17
MIB12T	0.7500	1.5000	0.687	0.875	0.978	0.030	1.312	10.0	32,448	48,672	0.25
MIB16T	1.0000	2.1250	1.000	1.375	1.275	0.060	1.875	15.0	60,000	90,000	0.79
