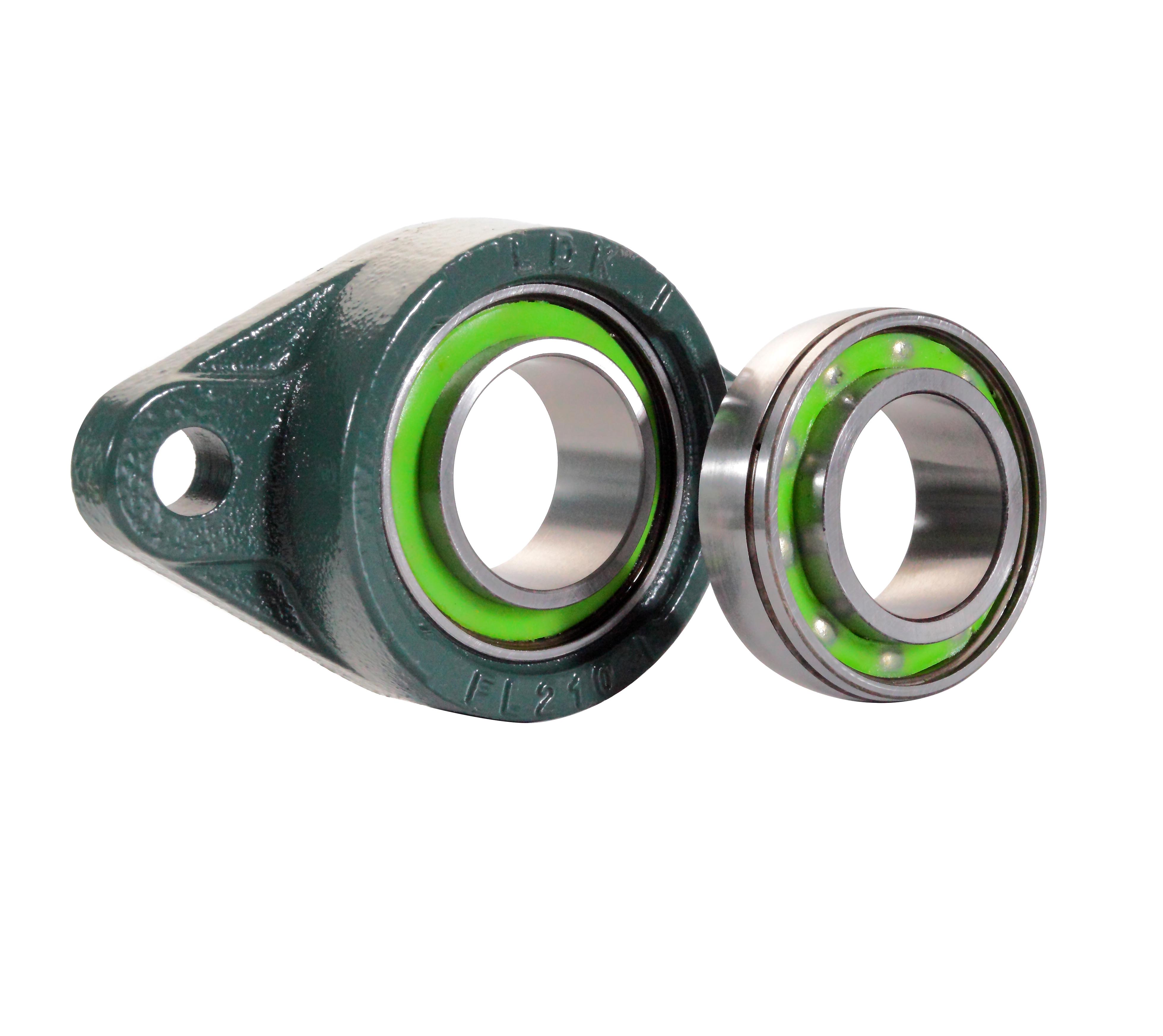

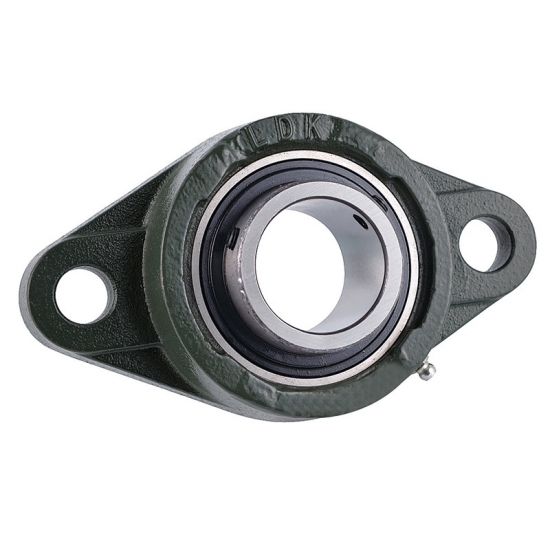

UCFL3 二孔菱形座

* 轴承座: 法兰座，2个螺栓孔,LDK品牌 (打字可定制)
* 轴承座材质:HT200 铸灰铁(可根据需要定制球墨铸铁材质)
* 油嘴: A3钢镀锌油嘴
* 喷漆: 墨绿色 (可根据需要定制其他喷漆颜色)
* 轴承座底部空心 (实心底可定制)
* 轴承：Gcr15(AISI52100)轴承钢材质，顶丝锁紧， 重载荷系列
* 轴承可按需添加高温/低温油脂，或者固体自润滑油脂

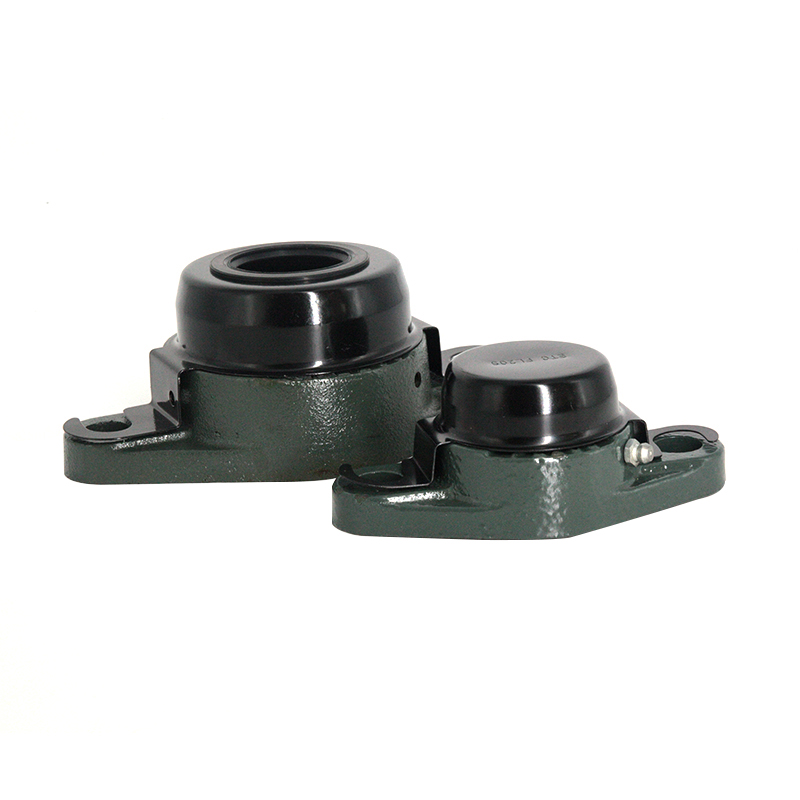

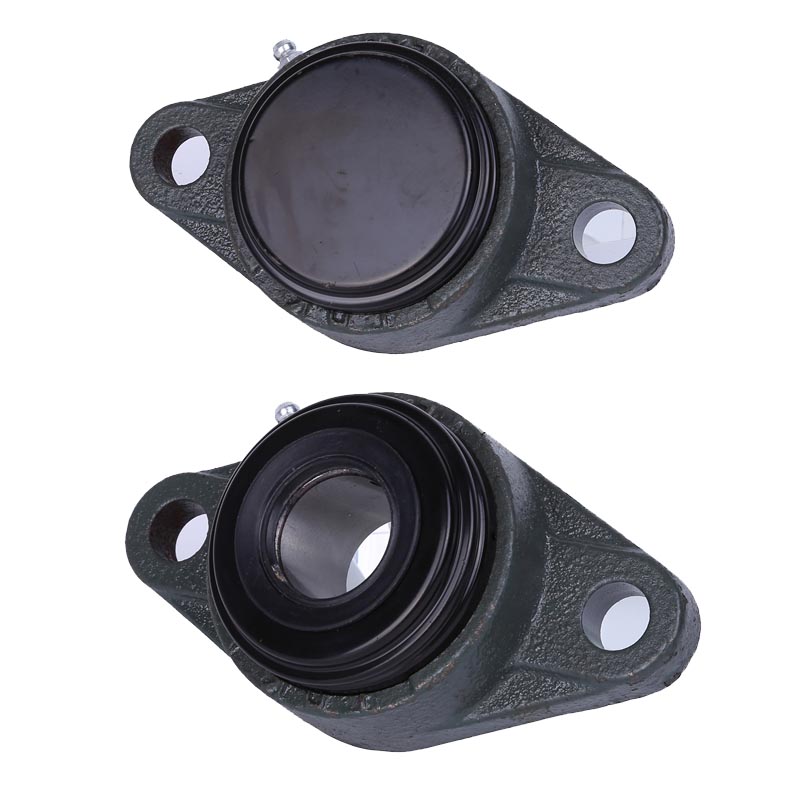

* 轴承座可在产品的一边配冲压端盖。 (S=通盖/SM=闭盖)
端盖有两种不同安装方式的类型可供选择，详见图片
联系我们 PDF 下载
带座轴承 杆端和向心关节轴承
Products

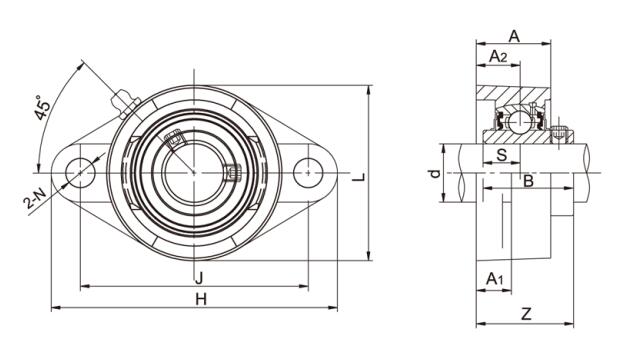

UCFL3 二孔菱形座结构图

20161112064819_18608

Products

UCFL3 二孔菱形座参数

产品型号

轴径

(mm)

尺寸(mm) 螺栓尺寸 (mm) 重量 (kg)
H J A2 A1 A N L B s Z
UCFL305 25 150 113 16 13 29 19 80 38 15 39 M16 1.10
UCFL306 30 180 134 18 15 32 23 90 43 17 44 M20 1.60
UCFL307 35 185 141 20 16 36 23 100 48 19 49 M20 2.00
UCFL308 40 200 158 23 17 40 23 112 52 19 56 M20 2.60
UCFL309 45 230 177 25 18 44 25 125 57 22 60 M22 3.63
UCFL310 50 240 187 28 19 48 25 140 61 22 67 M22 4.60
UCFL311 55 250 198 30 20 52 25 150 66 25 71 M22 5.30
UCFL312 60 270 212 33 22 56 31 160 71 26 78 M27 6.40
UCFL313 65 295 240 33 25 58 31 175 75 30 78 M27 8.20
UCFL314 70 315 250 36 28 61 35 185 78 33 81 M30 10.00
UCFL315 75 320 260 39 30 66 35 195 82 32 89 M30 11.00
UCFL316 80 355 285 38 32 68 38 210 86 34 90 M33 14.30
UCFL317 85 370 300 44 32 74 38 220 96 40 100 M33 16.20
UCFL318 90 385 315 44 36 76 38 235 96 40 100 M33 19.20
UCFL319 95 405 330 59 40 94 41 250 103 41 121 M36 21.80
UCFL320 100 440 360 59 40 94 44 270 108 42 125 M39 26.50
UCFL321 105 440 360 59 40 94 44 270 112 44 127 M39 28.20
UCFL322 110 470 390 60 42 96 44 300 117 46 131 M39 33.10
UCFL324 120 520 430 65 48 110 47 330 126 51 140 M42 45.70
UCFL326 130 550 460 65 50 115 47 360 135 54 146 M42 57.50
UCFL328 140 600 500 75 60 125 51 400 145 59 161 M45 79.70
