NAT2 滑块座_滑块带座轴承_外球面带座轴承(铸铁)_带座轴承_产品

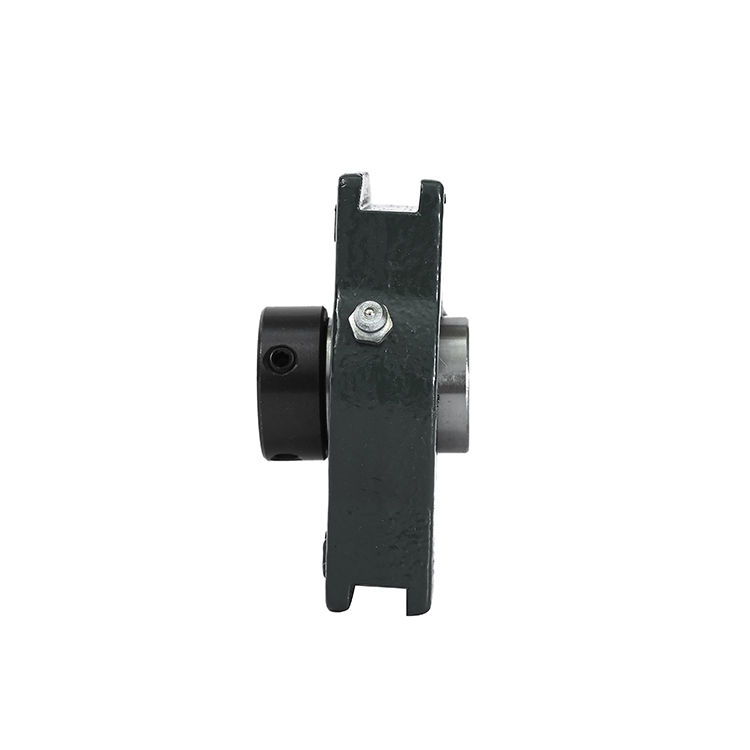

NAT2 滑块座

* 轴承座: 滑块座,LDK品牌 (打字可定制)
* 轴承座材质:HT200 铸灰铁(可根据需要定制球墨铸铁材质)
* 油嘴: A3钢镀锌油嘴
* 喷漆: 墨绿色 (可根据需要定制其他喷漆颜色)
* 轴承：Gcr15(AISI52100)轴承钢材质，偏心套锁紧，标准载荷系列
* 轴承可按需添加高温/低温油脂，或者固体自润滑油脂

联系我们  PDF 下载

产品型号	轴径		尺寸 (mm)															重量 (kg)
	d		N1	L2	H2	N2	N	L3	A1	H1	H	L	A	A₂	L1	B1	s
	(in)	(mm)	N1	L2	H2	N2	N	L3	A1	H1	H	L	A	A₂	L1	B1	s
NAT201S		12	15	9	46	31	18	46	12	70	82	88	30	21	58	37.3	13.9	0.78
NAT201-8S	1/2		15	9	46	31	18	46	12	70	82	88	30	21	58	37.3	13.9	0.78
NAT202S		15	15	9	46	31	18	46	12	70	82	88	30	21	58	37.3	13.9	0.78
NAT202-10S	5/8		15	9	46	31	18	46	12	70	82	88	30	21	58	37.3	13.9	0.78
NAT203S		17	15	9	46	31	18	46	12	70	82	88	30	21	58	37.3	13.9	0.78
NAT203-11S	11/16		15	9	46	31	18	46	12	70	82	88	30	21	58	37.3	13.9	0.78
NAT201		12	16	10	51	32	19	51	12	76	89	94	32	21	61	43.5	17	0.87
NAT201-8	1/2		16	10	51	32	19	51	12	76	89	94	32	21	61	43.5	17	0.87
NAT202		15	16	10	51	32	19	51	12	76	89	94	32	21	61	43.5	17	0.87
NAT202-10	5/8		16	10	51	32	19	51	12	76	89	94	32	21	61	43.5	17	0.87
NAT203		17	16	10	51	32	19	51	12	76	89	94	32	21	61	43.5	17	0.87
NAT203-11	11/16		16	10	51	32	19	51	12	76	89	94	32	21	61	43.5	17	0.87
NAT204		20	16	10	51	32	19	51	12	76	89	94	32	21	61	43.5	17	0.87
NAT204-12	3/4		16	10	51	32	19	51	12	76	89	94	32	21	61	43.5	17	0.87
NAT205		25	16	10	51	32	19	51	12	76	89	97	32	24	62	44.3	17.4	0.92
NAT205-14	7/8		16	10	51	32	19	51	12	76	89	97	32	24	62	44.3	17.4	0.92
NAT205-15	15/16		16	10	51	32	19	51	12	76	89	97	32	24	62	44.3	17.4	0.92
NAT205-16	1		16	10	51	32	19	51	12	76	89	97	32	24	62	44.3	17.4	0.92
NAT206		30	16	10	56	37	22	57	12	89	102	113	37	28	70	48.3	18.2	1.39
NAT206-18	1-1/8		16	10	56	37	22	57	12	89	102	113	37	28	70	48.3	18.2	1.39
NAT206-19	1-3/16		16	10	56	37	22	57	12	89	102	113	37	28	70	48.3	18.2	1.39
NAT206-20	1-1/4		16	10	56	37	22	57	12	89	102	113	37	28	70	48.3	18.2	1.39
NAT207		35	16	13	64	37	22	64	12	89	102	129	37	30	78	51.1	18.8	1.83
NAT207-20	1-1/4		16	13	64	37	22	64	12	89	102	129	37	30	78	51.1	18.8	1.83
NAT207-21	1-5/16		16	13	64	37	22	64	12	89	102	129	37	30	78	51.1	18.8	1.83
NAT207-22	1-3/8		16	13	64	37	22	64	12	89	102	129	37	30	78	51.1	18.8	1.83
NAT207-23	1-7/16		16	13	64	37	22	64	12	89	102	129	37	30	78	51.1	18.8	1.83
NAT208		40	19	16	83	49	29	83	16	102	114	144	49	33	88	56.3	21.4	2.64
NAT208-24	1-1/2		19	16	83	49	29	83	16	102	114	144	49	33	88	56.3	21.4	2.64
NAT208-25	1-9/16		19	16	83	49	29	83	16	102	114	144	49	33	88	56.3	21.4	2.64
NAT209		45	19	16	83	49	29	83	16	102	117	144	49	35	87	56.3	21.4	2.67
NAT209-26	1-5/8		19	16	83	49	29	83	16	102	117	144	49	35	87	56.3	21.4	2.67
NAT209-27	1-1/16		19	16	83	49	29	83	16	102	117	144	49	35	87	56.3	21.4	2.67
NAT209-28	1-3/4		19	16	83	49	29	83	16	102	117	144	49	35	87	56.3	21.4	2.67
NAT210		50	19	16	83	49	29	86	16	102	117	149	49	37	90	62.7	24.6	2.81
NAT210-30	1-7/8		19	16	83	49	29	86	16	102	117	149	49	37	90	62.7	24.6	2.81
NAT210-31	1-15/16		19	16	83	49	29	86	16	102	117	149	49	37	90	62.7	24.6	2.81
NAT211		55	25	19	102	64	35	95	22	130	146	171	64	38	106	71.3	27.7	4.27
NAT211-32	2	55	25	19	102	64	35	95	22	130	146	171	64	38	106	71.3	27.7	4.27
NAT211-34	2-1/8	55	25	19	102	64	35	95	22	130	146	171	64	38	106	71.3	27.7	4.27
NAT211-35	2-3/16	55	25	19	102	64	35	95	22	130	146	171	64	38	106	71.3	27.7	4.27
NAT212		60	32	19	102	64	35	102	22	130	146	194	64	42	119	77.7	30.9	5.26
NAT212-36	2-1/4		32	19	102	64	35	102	22	130	146	194	64	42	119	77.7	30.9	5.26
NAT212-38	2-3/8		32	19	102	64	35	102	22	130	146	194	64	42	119	77.7	30.9	5.26
NAT212-39	2-7/16		32	19	102	64	35	102	22	130	146	194	64	42	119	77.7	30.9	5.26
NAT213		65	32	21	111	70	41	121	26	151	167	224	70	44	137	85.7	34.1	7.55
NAT213-40	2-1/2		32	21	111	70	41	121	26	151	167	224	70	44	137	85.7	34.1	7.55
NAT214		70	32	21	111	70	41	121	26	151	167	224	70	46	137	85.7	34.1	7.62
NAT214-44	2-3/4		32	21	111	70	41	121	26	151	167	224	70	46	137	85.7	34.1	7.62
NAT215		75	32	21	111	70	41	121	26	151	167	232	70	48	140	92.1	37.3	8.13
NAT215-47	2-15/16		32	21	111	70	41	121	26	151	167	232	70	48	140	92.1	37.3	8.13
NAT215-48	3		32	21	111	70	41	121	26	151	167	232	70	48	140	92.1	37.3	8.13
NAT216		80	32	21	111	70	41	121	26	165	184	235	70	51	140	95.2	37.3	8.53
NAT217		85	38	29	124	73	48	157	30	173	198	260	73	54	162	73.2	23.4	12.03
NAT217-52	3-1/4		38	29	124	73	48	157	30	173	198	260	73	54	162	73.2	23.4	12.03

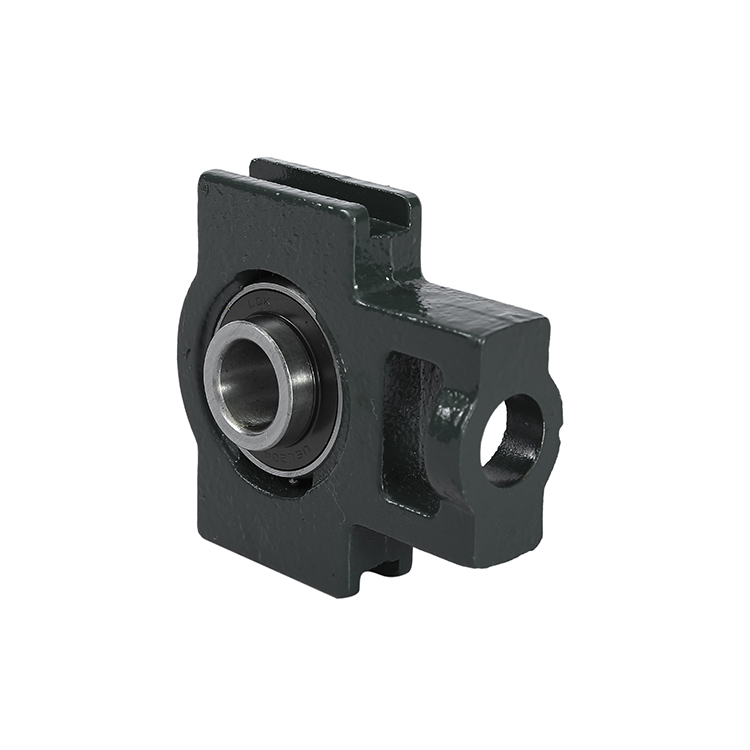

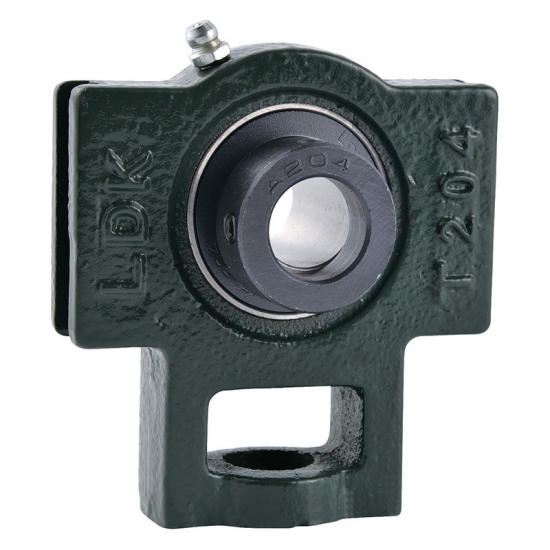

NAT2 滑块座

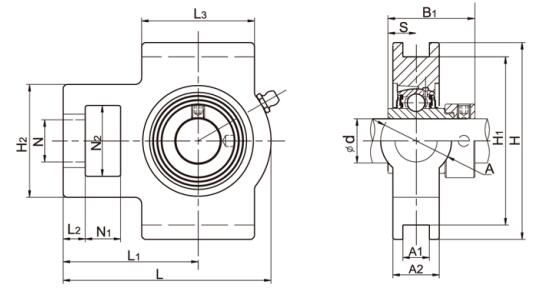

NAT2 滑块座结构图

NAT2 滑块座参数
