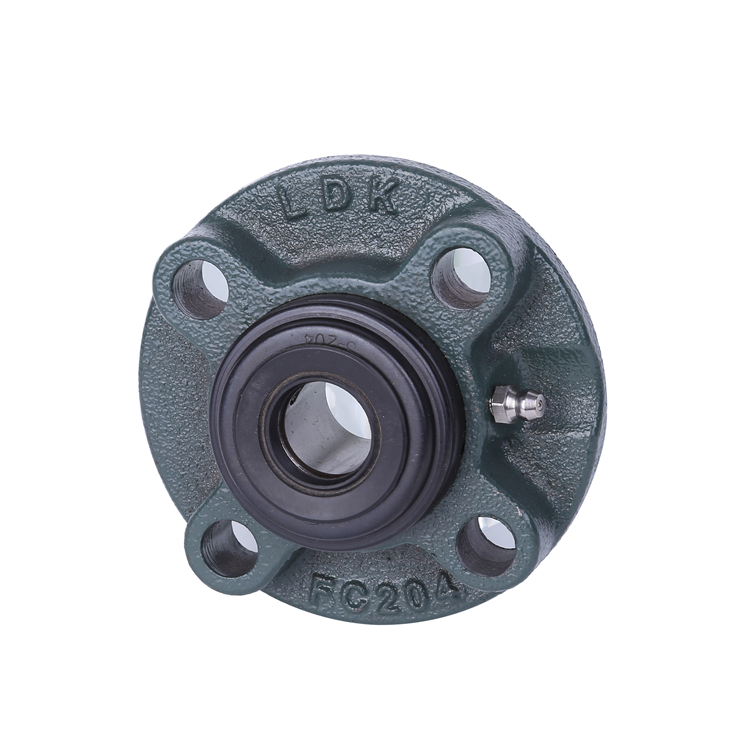

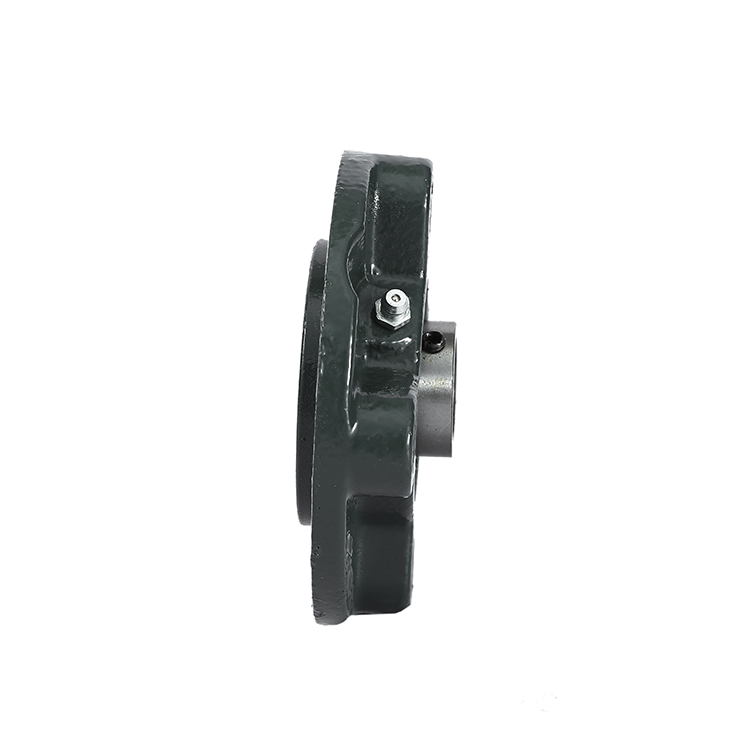

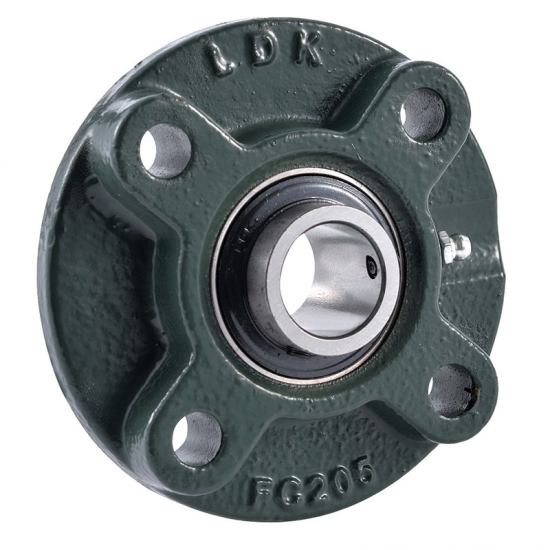

UCFC2 凸台圆形座法兰座

* 轴承座: 法兰圆形座，四个螺栓孔,LDK品牌 (打字可定制)
* 轴承座材质:HT200 铸灰铁(可根据需要定制球墨铸铁材质)
* 油嘴: A3钢镀锌油嘴
* 喷漆: 墨绿色 (可根据需要定制其他喷漆颜色)
* 轴承：Gcr15(AISI52100)轴承钢材质，顶丝锁紧， 标准载荷系列
* 轴承可按需添加高温/低温油脂，或者固体自润滑油脂

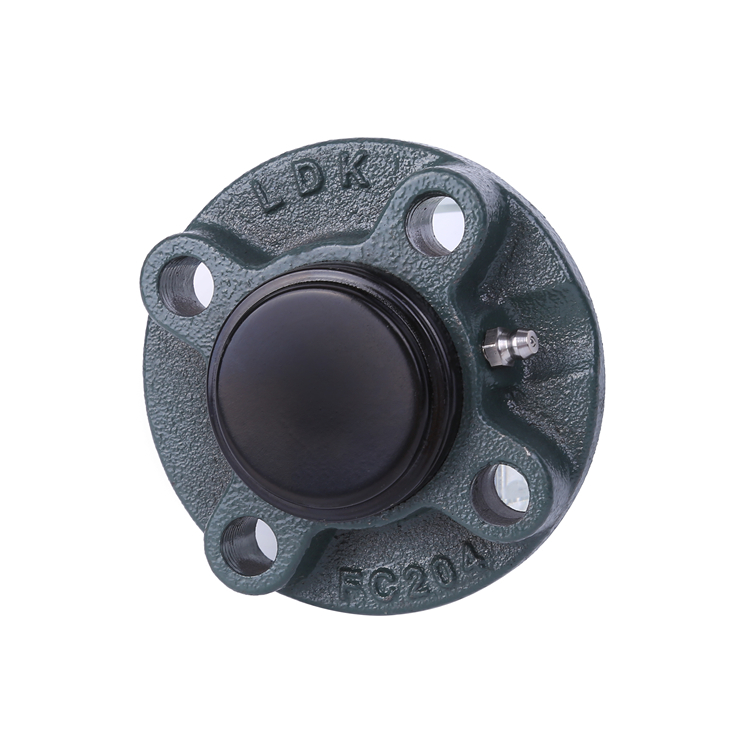

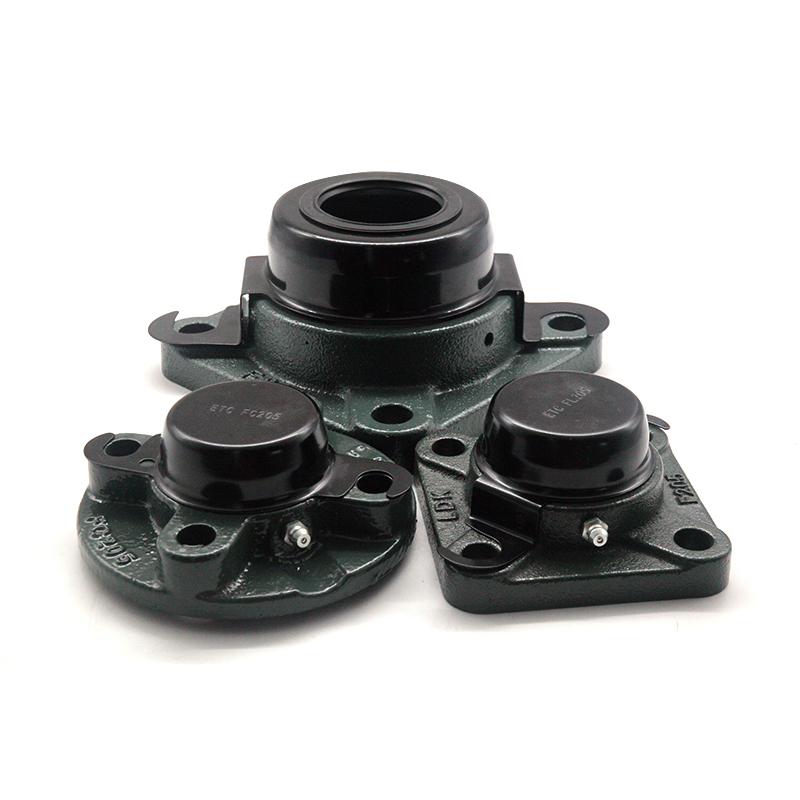

* 轴承座可在产品的一边配冲压端盖。 (S=通盖/SM=闭盖)
端盖有两种不同安装方式的类型可供选择，详情见片
联系我们 PDF 下载

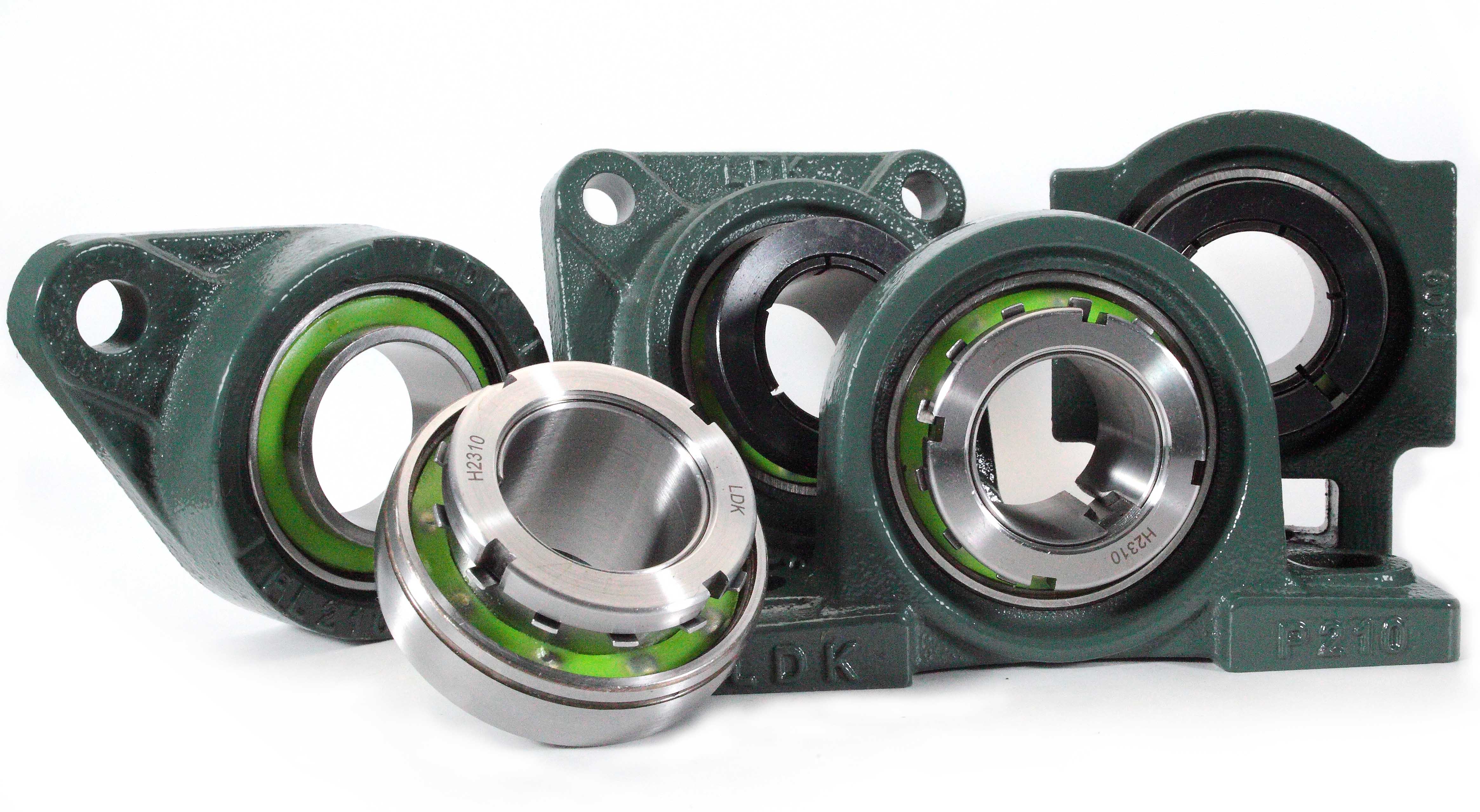

带座轴承 杆端和向心关节轴承
Products

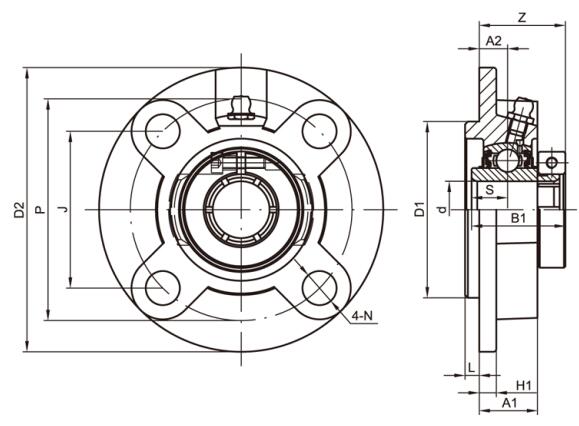

UCFC2 凸台圆形座法兰座结构图

20161112163938_14014

Products

UCFC2 凸台圆形座法兰座参数

产品型号 轴径 尺寸(mm) 螺栓尺寸 (mm)

重量

(kg)

d D2 P J A2 N L H1 A1 D1 B S Z
(in) (mm)
UCWFC201
12 90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 M8 0.64
UCWFC201-81/2
90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 M8 0.64
UCWFC202
15 90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 M8 0.60
UCWFC202-9 9/16
90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 M8 0.60
UCWFC202-105/8
90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 M8 0.60
UCWFC203
17 90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 M8 0.58
UCWFC203-1111/16
90 70 49.5 10 10 4 5 19 55 27.4 11.5 25.9 M8 0.58
UCFC204
20 100 78 55.1 10 12 5 7 20.5 62 31 12.7 28.3 M10 0.75
UCFC204-123/4
100 78 55.1 10 12 5 7 20.5 62 31 12.7 28.3 M10 0.75
UCFC205
25 115 90 63.6 10 12 6 7 21 70 34.1 14.3 29.8 M10 1.00
UCFC205-14 7/8
115 90 63.6 10 12 6 7 21 70 34.1 14.3 29.8 M10 1.00
UCFC205-15 15/16
115 90 63.6 10 12 6 7 21 70 34.1 14.3 29.8 M10 1.00
UCFC205-161
115 90 63.6 10 12 6 7 21 70 34.1 14.3 29.8 M10 1.00
UCFC206
30 125 100 70.7 10 12 8 8 23 80 38.1 15.9 32.2 M10 1.30
UCFC206-17 1-1/16
125 100 70.7 10 12 8 8 23 80 38.1 15.9 32.2 M10 1.30
UCFC206-18 1-1/8
125 100 70.7 10 12 8 8 23 80 38.1 15.9 32.2 M10 1.30
UCFC206-19 1-3/16
125 100 70.7 10 12 8 8 23 80 38.1 15.9 32.2 M10 1.30
UCFC206-201-1/4
125 100 70.7 10 12 8 8 23 80 38.1 15.9 32.2 M10 1.30
UCFC207
35 135 110 77.8 11 14 8 9 26 90 42.9 17.5 36.4 M12 1.75
UCFC207-20 1-1/4
135 110 77.8 11 14 8 9 26 90 42.9 17.5 36.4 M12 1.75
UCFC207-21 1-5/16
135 110 77.8 11 14 8 9 26 90 42.9 17.5 36.4 M12 1.75
UCFC207-22 1-3/8
135 110 77.8 11 14 8 9 26 90 42.9 17.5 36.4 M12 1.75
UCFC207-231-7/16
135 110 77.8 11 14 8 9 26 90 42.9 17.5 36.4 M12 1.75
UCFC208
40 145 120 84.8 11 14 10 9 26 100 49.2 19 41.2 M12 2.00
UCFC208-24 1-1/2
145 120 84.8 11 14 10 9 26 100 49.2 19 41.2 M12 2.00
UCFC208-251-9/16
145 120 84.8 11 14 10 9 26 100 49.2 19 41.2 M12 2.00
UCFC209
45 160 132 93.3 10 16 12 14 26 105 49.2 19 40.2 M14 2.50
UCFC209-26 1-5/8
160 132 93.3 10 16 12 14 26 105 49.2 19 40.2 M14 2.50
UCFC209-27 1-11/16
160 132 93.3 10 16 12 14 26 105 49.2 19 40.2 M14 2.50
UCFC209-281-3/4
160 132 93.3 10 16 12 14 26 105 49.2 19 40.2 M14 2.50
UCFC210
50 165 138 97.6 10 16 12 14 28 110 51.6 19 42.6 M14 2.95
UCFC210-30 1-7/8
165 138 97.6 10 16 12 14 28 110 51.6 19 42.6 M14 2.95
UCFC210-31 1-15/16
165 138 97.6 10 16 12 14 28 110 51.6 19 42.6 M14 2.95
UCFC210-322
165 138 97.6 10 16 12 14 28 110 51.6 19 42.6 M14 2.95
UCFC211
55 185 150 106.1 13 19 12 15 30 125 55.6 22.2 46.4 M16 4.00
UCFC211-32 2
185 150 106.1 13 19 12 15 30 125 55.6 22.2 46.4 M16 4.00
UCFC211-34 2-1/8
185 150 106.1 13 19 12 15 30 125 55.6 22.2 46.4 M16 4.00
UCFC211-352-3/16
185 150 106.1 13 19 12 15 30 125 55.6 22.2 46.4 M16 4.00
UCFC212
60 195 160 113.1 17 19 12 15 35 135 65.1 25.4 56.7 M16 4.90
UCFC212-36 2-1/4
195 160 113.1 17 19 12 15 35 135 65.1 25.4 56.7 M16 4.90
UCFC212-38 2-3/8
195 160 113.1 17 19 12 15 35 135 65.1 25.4 56.7 M16 4.90
UCFC212-392-7/16
195 160 113.1 17 19 12 15 35 135 65.1 25.4 56.7 M16 4.90
UCFC213
65 205 170 120.2 16 19 14 15 36 145 65.1 25.4 55.7 M16 5.35
UCFC213-402-1/2
205 170 120.2 16 19 14 15 36 145 65.1 25.4 55.7 M16 5.35
UCFC214
70 215 177 125.1 17 19 14 18 38 150 74.6 30.2 61.4 M16 6.90
UCFC214-442-3/4
215 177 125.1 17 19 14 18 38 150 74.6 30.2 61.4 M16 6.90
UCFC215
75 220 184 130.1 18 19 16 18 39 160 77.8 33.3 62.5 M16 7.50
UCFC215-47 2-15/16
220 184 130.1 18 19 16 18 39 160 77.8 33.3 62.5 M16 7.50
UCFC215-483
220 184 130.1 18 19 16 18 39 160 77.8 33.3 62.5 M16 7.50
UCFC216
80 240 200 141.4 18 23 16 18 42 170 82.6 33.3 67.3 M20 8.70
UCFC217
85 250 208 147.1 18 23 18 20 45 180 85.7 34.1 69.6 M20 10.30
UCFC217-523-1/4
250 208 147.1 18 23 18 20 45 180 85.7 34.1 69.6 M20 10.30
UCFC218
90 265 220 155.5 22 23 18 20 50 190 96 39.7 78.3 M20 13.50
UCFC218-563-1/2
265 220 155.5 22 23 18 20 50 190 96 39.7 78.3 M20 13.50
