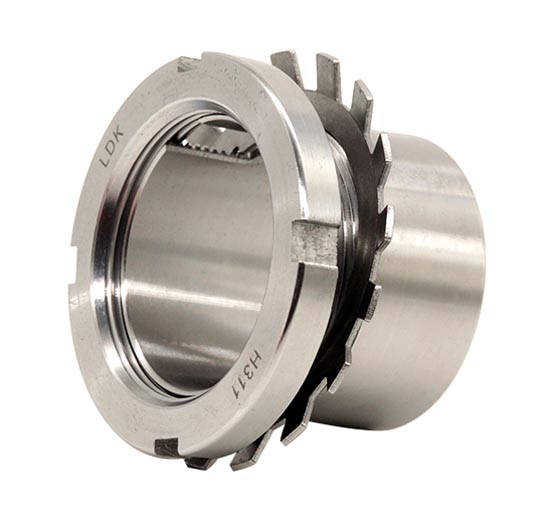

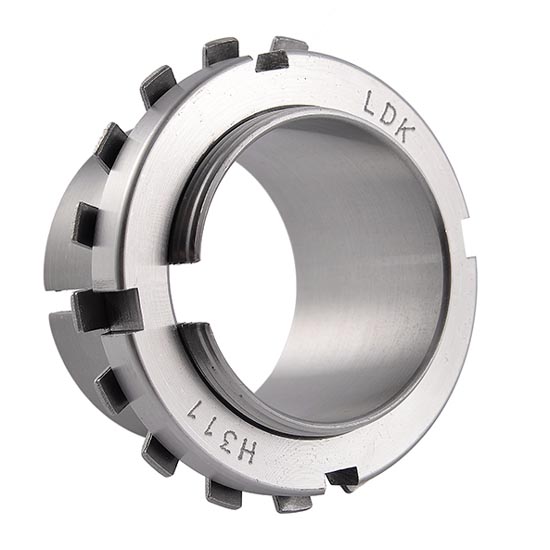

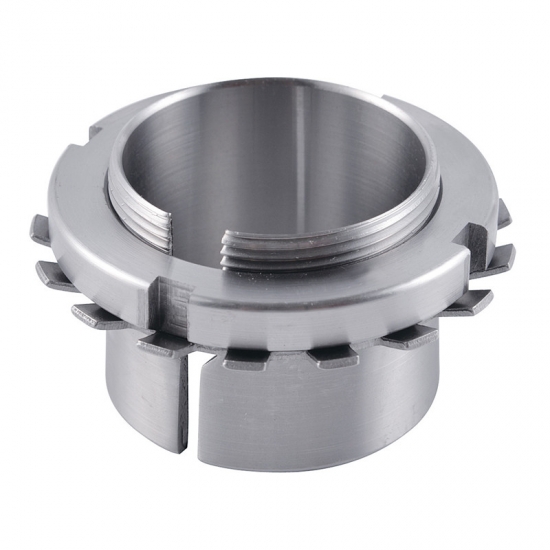

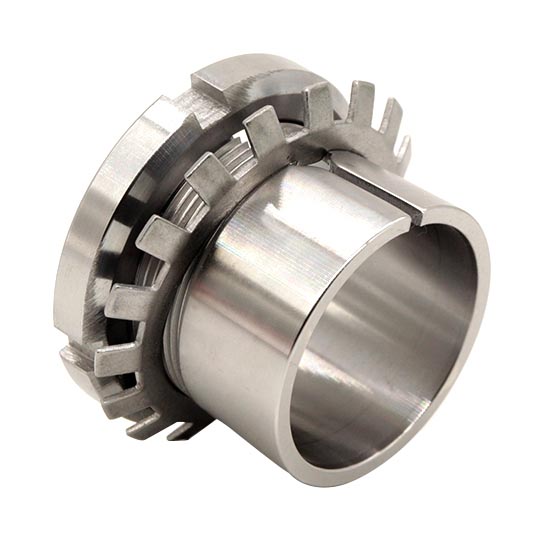

H (HE HA) 紧定套

* 紧定套是配合UK轴承使用的
* 由退卸套，锁紧螺母，锁紧垫片组合而成
* 通常是碳钢材质（也可按需定制不锈钢材质）
* 商标：LDK( 可按需定制商标)
* 紧定套有公英制可选：H系列为公制，HE,HA,HS等系列为英制

联系我们  PDF 下载

结构图 H(HE HA)200,300,2300系列 H(HE HA)3000,3100,3200系列

 带座轴承

 杆端和向心关节轴承

Products

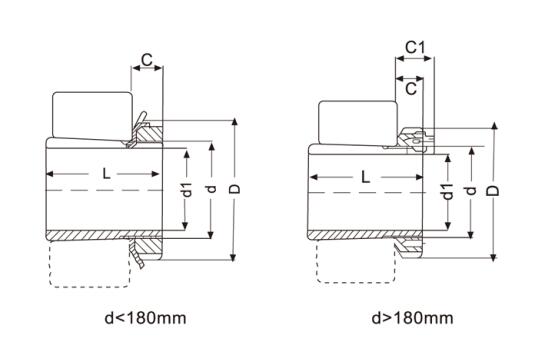

H (HE HA) 紧定套结构图

20161128171223_16604

Products

H(HE HA)200,300,2300系列参数

H (HE, HA) 系列

型号	d	d1			L	D	c	AN/KM AW/MB	重量 (kg)
型号	d	H	HE	HA	L	D	c	AN/KM AW/MB	重量 (kg)
H204	20	17	--	--	24	22	7	4	0.041
H205	25	20	3/4	13/16	26	38	8	5	0.070
H206	30	25	1	15/16	27	45	8	6	0.099
H207	35	30	1-1/4	1-3/16	29	52	9	7	0.125
H208	40	35	1-1/4	1-5/16	31	58	10	8	0.174
H209	45	40	1-1/2	1-7/16	33	65	9	9	0.227
H210	50	45	1-3/4	1-11/16	35	70	10	10	0.274
H211	55	50	2	1-15/16	37	75	11	11	0.308
H212	60	55	2-1/4	2-1/16	38	80	12	12	0.346
H213	65	60	2-1/4	2-3/16	40	85	13	13	0.401
H214	70	60	--	--	41	92	14	14	0.593
H215	75	65	2-1/2	2-7/16	43	98	15	15	0.707
H216	80	70	2-3/4	2-11/16	46	105	17	16	0.882
H217	85	75	3	2-15/16	50	110	18	17	1.02
H218	90	80	3-1/4	3-3/16	52	120	18	18	1.19
H219	95	85	3-1/4	3-5/16	55	125	19	19	1.37
H220	100	90	3-1/2	3-7/16	58	130	20	20	1.49
H221	105	95	--	--	60	140	20	21	1.72
H222	110	100	4	3-15/16	63	145	21	22	1.93
H304	20	17	--	--	28	32	7	4	0.045
H305	25	20	3/4	13/16	29	38	8	5	0.075
H306	30	25	1	15/16	31	45	8	6	0.109
H307	35	30	1-1/4	1-3/16	35	52	9	7	0.142
H308	40	35	1-1/4	1-5/16	36	58	10	8	0.189
H309	45	40	1-1/2	1-7/16	39	65	11	9	0.248
H310	50	45	1-3/4	1-11/16	42	70	12	10	0.303
H311	55	50	2	1-15/16	45	75	12	11	0.345
H312	60	55	2-1/4	2-1/16	47	80	13	12	0.394
H313	65	60	2-1/4	2-3/16	50	85	14	13	0.458
H314	70	60	--	--	52	92	14	14	0.723
H315	75	65	2-1/2	2-7/16	55	98	15	15	0.831
H316	80	70	2-3/4	2-11/16	59	105	17	16	1.03
H317	85	75	3	2-15/16	63	110	18	17	1.18
H318	90	80	3-1/4	3-3/16	65	120	18	18	1.37
H319	95	85	3-1/4	3-5/16	68	125	19	19	1.56

型号	d	d1			L	D	c	Ci	AN/KM AW/MB	重量 (kg)
型号	d	H	HE	HA	L	D	c	Ci	AN/KM AW/MB	重量 (kg)
H320	100	90	3-1/2	3-7/16	71	130	20	--	20	1.69
H321	105	95	--	--	74	140	20	--	21	1.95
H322	110	100	4	3-15/16	77	145	21	--	22	2.18
H2304	20	17	--	--	31	32	7	--	4	0.049
H2305	25	20	3/4	13/16	35	38	8	--	5	0.087
H2306	30	25	1	15/16	38	45	8	--	6	0.126
H2307	35	30	1-1/4	13/16	43	52	9	--	7	0.165
H2308	40	35	1-1/4	15/16	46	58	10	--	8	0.224
H2309	45	40	1-1/2	17/16	50	65	11	--	9	0.280
H2310	50	45	1-3/4	1-11/16	55	70	12	--	10	0.382
H2311	55	50	2	1-15/16	59	75	12	--	11	0.420
H2312	60	55	2-1/4	2-1/16	62	80	13	--	12	0.481
H2313	65	60	2-1/4	2-3/16	65	85	14	--	13	0.557
H2314	70	60	--	--	68	92	14	--	14	0.897
H2315	75	65	2-1/2	2-7/16	73	98	15	--	15	1.05
H2316	80	70	2-3/4	2-11/16	78	105	17	--	16	1.28
H2317	85	75	3	2-15/16	82	110	18	--	17	1.45
H2318	90	80	3-1/4	3-3/16	86	120	18	--	18	1.69
H2319	95	85	3-1/4	3-5/16	90	125	19	--	19	1.93
H2320	100	90	3-1/2	3-7/16	97	130	20	--	20	2.15
H2321	105	95	--	--	101	140	20	--	21	2.46
H2322	110	100	4	3-15/16	105	145	21	--	22	2.74
H2324	120	110	1-1/4	4-3/16	112	155	22	--	24	3.19
H2326	130	115	4-1/2	4-7/16	121	165	23	--	26	4.60
H2328	140	125	5	4-15/16	131	180	24	--	28	5.55
H2330	150	135	5-1/4	5-3/16	139	195	26	--	30	6.63
H2332	160	140	5-1/2	5-7/16	147	210	28	--	32	9.14
H2334	170	150	6	5-15/16	154	220	29	--	34	10.2
H2336	180	160	6-1/2	6-7/16	161	230	30	--	36	11.3
H2338	190	170	6-3/4	6-15/16	169	240	31	--	38	12.6
H2340	200	180	7	7-3/16	176	250	32	--	40	13.9
H2344	220	200	--	--	186	280	35	44	44	16.7
H2348	240	220	--	--	199	300	37	46	48	19.7
H2352	260	240	--	--	211	330	39	49	52	24.2
H2356	280	260	--	--	224	350	41	51	56	27.8

Products

H(HE HA)3000,3100,3200系列参数

产品型号	d	d1	L	D	C	C1	重量 (kg)
H3024	120	110	72	145	22	--	1.93
H3026	130	115	80	155	23	--	2.85
H3028	140	125	82	165	24	--	3.16
H3030	150	135	87	180	26	--	3.89
H3032	160	140	93	190	28	--	5.21
H3034	170	150	101	200	29	-	5.99
H3036	180	160	109	210	30	-	6.83
H3038	190	170	112	220	31	-	7.45
H3040	200	180	120	240	32	-	9.19
H3044X	220	200	126	260	30	41	10.3
H3048	240	220	133	290	34	46	13.2
H3052X	260	240	145	310	34	46	15.3
H3056	280	260	152	330	38	50	17.7
H3060	300	280	168	360	42	54	22.8
H3064	320	300	171	380	42	55	24.6
H3068	340	320	187	400	45	58	28.7
H3072	360	340	188	420	45	58	30.5
H3076	380	360	193	450	48	62	35.8
H3080	400	380	210	470	52	66	41.3
H3084X	420	400	212	490	52	66	43.7
H3088	440	410	228	520	60	77	65.2
H3092	460	430	234	540	60	77	69.5
H3096	480	450	237	560	60	77	73.3
H3120	100	90	76	130	20	-	1.80
H3122	110	100	81	145	21	--	2.25
H3124	120	110	88	155	22	--	2.64
H3126	130	115	92	165	23	--	3.66
H3128	140	125	97	180	24	--	4.34
H3130	150	135	111	195	26	--	5.52

产品型号	d	d1	L	D	C	C1	重量 (kg)
H3132	160	140	119	210	28	--	7.67
H3134	170	150	122	220	29	--	8.38
H3136	180	160	131	230	30	--	9.5
H3138	190	170	141	240	31	--	10.8
H3140	200	180	150	250	32	--	12.1
H3144X	220	200	161	280	35	--	14.7
H3148X	240	220	172	300	37	--	17.3
H3152X	260	240	190	330	39	--	22.0
H3156X	280	260	195	350	41	--	24.5
H3160	300	280	208	380	40	53	30.2
H3164	320	300	226	400	42	56	34.9
H3168	340	320	254	440	55	72	49.5
H3172	360	340	259	460	58	75	54.2
H3176	380	360	264	490	60	77	61.7
H3180	400	380	272	520	62	82	70.6
H3184	420	400	304	540	70	90	84.2
H3188	440	410	307	560	70	90	104
H3192	460	430	326	580	75	95	116
H3196	480	450	335	620	75	95	133
H3260	300	280	240	380	40	53	34.1
H3264	320	300	258	400	42	56	39.3
H3268	340	320	288	440	55	72	54.6
H3272	360	340	299	460	58	75	60.6
H3276	380	360	310	490	60	77	69.6
H3280	400	380	328	520	62	82	81.0
H3284	420	400	352	540	70	90	94.0
H3288	440	410	361	560	70	90	118
H3292	460	430	382	580	75	95	132
H3296	480	450	397	620	75	95	152

产品型号	d	d1	L	D	C	C1	重量 (kg)
H3024	120	110	72	145	22	--	1.93
H3026	130	115	80	155	23	--	2.85
H3028	140	125	82	165	24	--	3.16
H3030	150	135	87	180	26	--	3.89
H3032	160	140	93	190	28	--	5.21
H3034	170	150	101	200	29	-	5.99
H3036	180	160	109	210	30	-	6.83
H3038	190	170	112	220	31	-	7.45
H3040	200	180	120	240	32	-	9.19
H3044X	220	200	126	260	30	41	10.3
H3048	240	220	133	290	34	46	13.2
H3052X	260	240	145	310	34	46	15.3
H3056	280	260	152	330	38	50	17.7
H3060	300	280	168	360	42	54	22.8
H3064	320	300	171	380	42	55	24.6
H3068	340	320	187	400	45	58	28.7
H3072	360	340	188	420	45	58	30.5
H3076	380	360	193	450	48	62	35.8
H3080	400	380	210	470	52	66	41.3
H3084X	420	400	212	490	52	66	43.7
H3088	440	410	228	520	60	77	65.2
H3092	460	430	234	540	60	77	69.5
H3096	480	450	237	560	60	77	73.3
H3120	100	90	76	130	20	-	1.80
H3122	110	100	81	145	21	--	2.25
H3124	120	110	88	155	22	--	2.64
H3126	130	115	92	165	23	--	3.66
H3128	140	125	97	180	24	--	4.34
H3130	150	135	111	195	26	--	5.52
