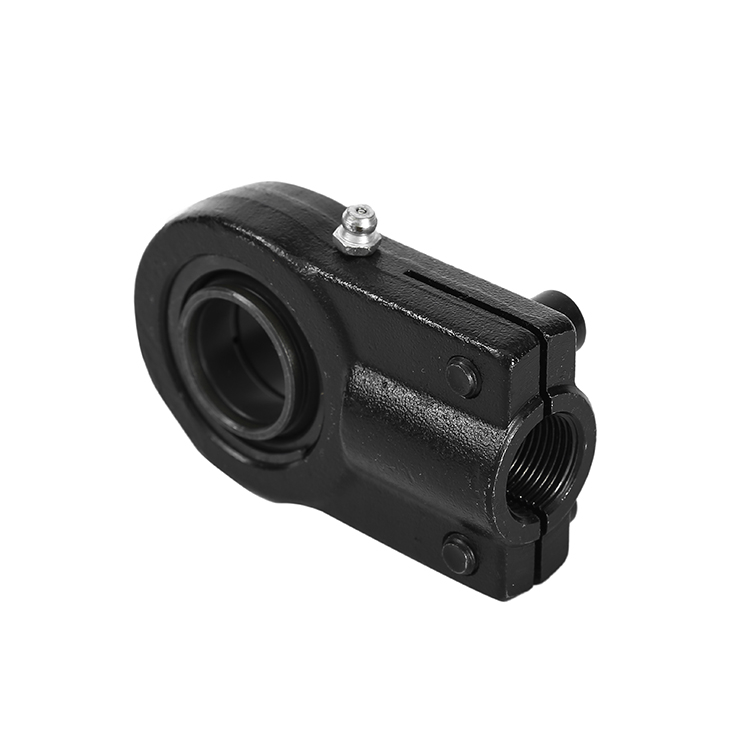

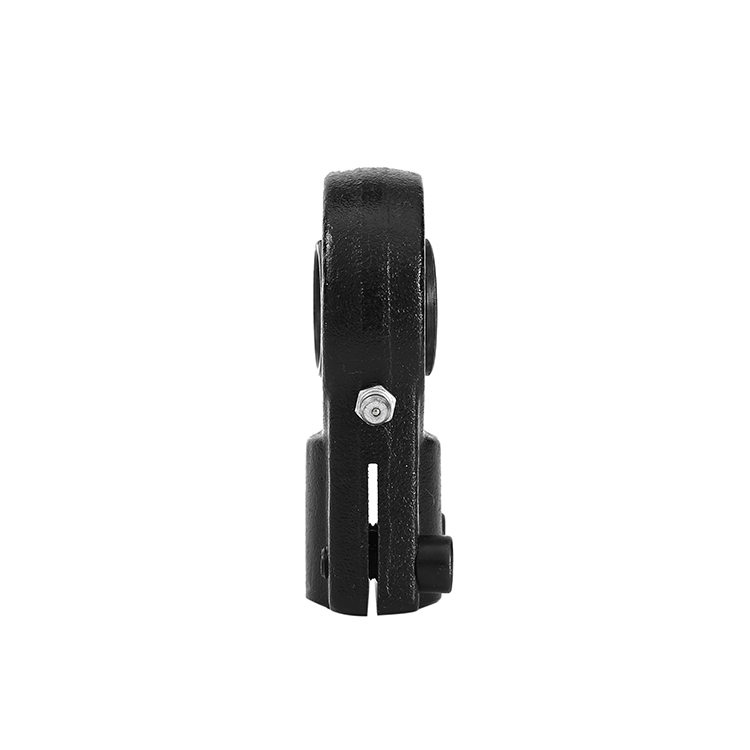

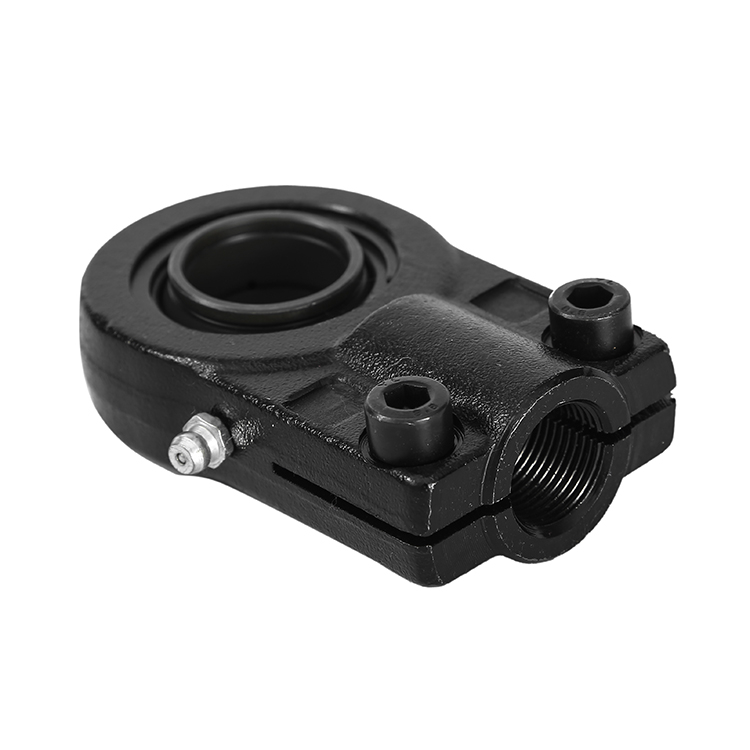

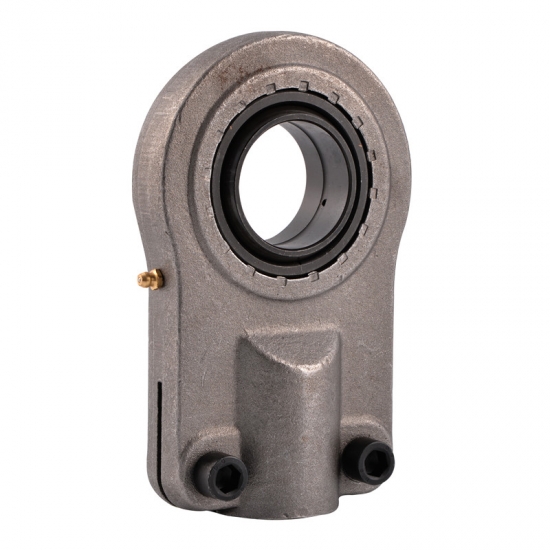

壳体: 中碳钢
SIR..ES: 装配GE..ES 型的向心关节轴承
滑动磨擦副: 钢/钢
SIR..ES: 装配GE..ES 型的向心关节轴承
滑动磨擦副: 钢/钢

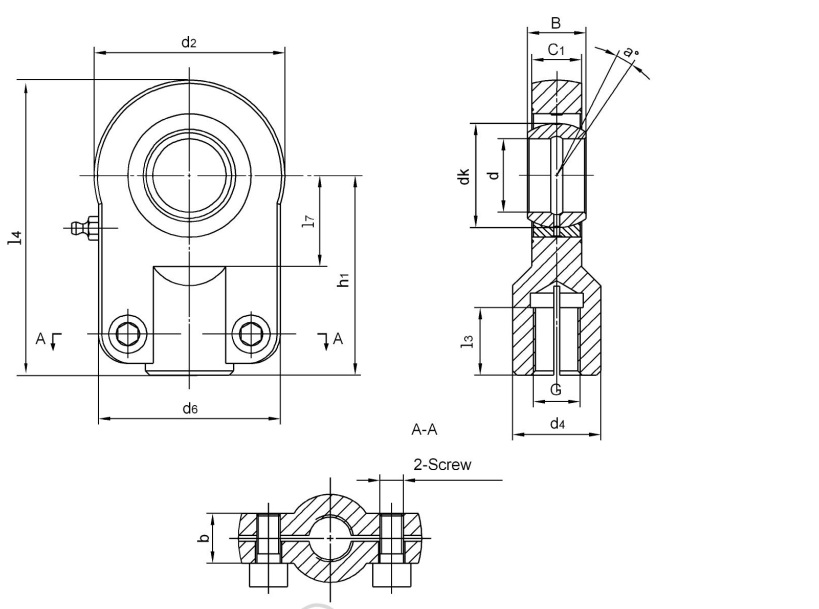

| 轴承型号 | 尺寸(mm) | a° 调心角度 | 载荷 (KN) | 顶丝 | 重量 ≈ kg | |||||||||||||
| d | B | dk | C1 | d2 | G-6H | h1 | 13 | 14 | 17 | d4 | de | b | 动载 | 静载 | ||||
| SIQ12ES1) | 12 | 10 | 18 | 8 | 35 | M10X1.25 | 42 | 15 | 59.5 | 16 | 17 | 35 | 13 | 10 | 10 | 17 | M6x12 | 0.12 |
| SIQ16ES2) | 16 | 14 | 25 | 11 | 45 | M12x1.25 | 48 | 17 | 70.5 | 20 | 21 | 45 | 13 | 10 | 21 | 28.5 | M6x12 | 0.22 |
| SIQ20ES | 20 | 16 | 29 | 13 | 55 | M16x1.5 | 58 | 19 | 85.5 | 25 | 25 | 55 | 17 | 9 | 30 | 42.5 | M8x16 | 0.43 |
| SIQ25ES | 25 | 20 | 35.5 | 17 | 65 | M16X1.5 | 68 | 23 | 100.5 | 31 | 30 | 62 | 17 | 7 | 48 | 67 | M8x16 | 0.67 |
| SIQ30ES | 30 | 22 | 40.7 | 19 | 80 | M22X1.5 | 85 | 29 | 125 | 35 | 36 | 77 | 19 | 6 | 62 | 108 | M10x20 | 1.25 |
| SIQ40ES | 40 | 28 | 53 | 23 | 100 | M35x1.5 | 105 | 37 | 165 | 45 | 45 | 90 | 23 | 7 | 99 | 156 | M10x25 | 2.16 |
| SIQ50ES | 50 | 35 | 66 | 30 | 120 | M45x1.5 | 130 | 46 | 190 | 58 | 55 | 105 | 30 | 6 | 156 | 245 | M12x30 | 3.90 |
| SIQ60ES | 60 | 44 | 80 | 38 | 160 | M58X1.5 | 150 | 57 | 230 | 68 | 68 | 134 | 38 | 6 | 245 | 380 | M16x40 | 7.15 |
| SIQ80ES | 80 | 55 | 105 | 47 | 205 | M80x2 | 185 | 64 | 287.5 | 82 | 90 | 156 | 47 | 6 | 400 | 585 | M20x50 | 15 |
| SIQ100ES | 100 | 70 | 130 | 55 | 240 | M110x2 | 240 | 86 | 360 | 116 | 110 | 190 | 55 | 7 | 607 | 865 | M24x60 | 27.3 |
说明：
1) 无法再润滑
2)只能通过杆端壳体实现再润滑，可提供装有自润滑向心关节的油缸耳环
型号及螺纹添加后缀"L"代表左旋,例如:SILQ40ES M27×2L-6H
