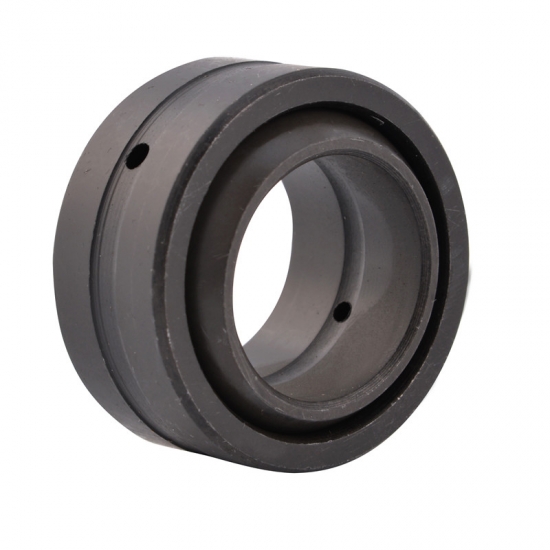

GEZ..ES GEZ..ES-2RS 英制向心关节轴承

内圈：Gcr15轴承钢，热处理，HRC58-64°，表面磷化处理

外圈：Gcr15轴承钢，热处理，HRC54-60°，表面磷化处理

内孔直径d≥140mm:内外圈材质为Gcr15 SiMn

滑动摩擦副：钢/钢

联系我们  PDF 下载

 带座轴承

 杆端和向心关节轴承

Products

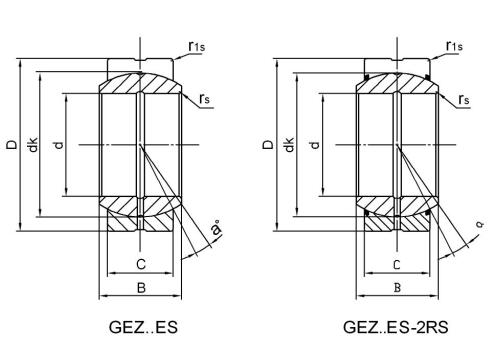

GEZ..ES GEZ..ES-2RS 英制向心关节轴承结构图

20161221173616_42396

Products

GEZ..ES GEZ..ES-2RS 英制向心关节轴承参数

轴承型号	尺寸(mm/inch)							额定载荷 KN		a° ≈	重量 ≈ kg
轴承型号	d	D	B	c	dk	rs min	r1s min	动载	静载	a° ≈	重量 ≈ kg
GEZ25ES-2RS	25.400	41.275	22.225	19.050	36.5	0.3	0.6	56	166	6	0.121
GEZ25ES-2RS	1	1.625	0.875	0.75	1.437	0.012	0.024	56	166	6	0.121
GEZ31ES-2RS	31.750	50.800	27.762	23.800	45.5	0.6	0.6	86	260	6	0.23
GEZ31ES-2RS	1.25	2	1.093	0.937	1.788	0.024	0.024	86	260	6	0.23
GEZ34ES-2RS	34.925	55.563	30.150	26.187	49	0.6	1	102	310	6	0.35
GEZ34ES-2RS	1.375	2.1875	1.187	1.031	1.926	0.024	0.04	102	310	6	0.35
GEZ38ES-2RS	38.100	61.913	33.325	28.575	54.7	0.6	1	125	375	6	0.42
GEZ38ES-2RS	1.5	2.4375	1.312	1.125	2.154	0.024	0.04	125	375	6	0.42
GEZ44ES-2RS	44.450	71.438	38.887	33.325	63.9	0.6	1	170	510	6	0.64
GEZ44ES-2RS	1.75	2.8125	1.531	1.312	2.511	0.024	0.04	170	510	6	0.64
GEZ50ES-2RS	50.800	80.963	44.450	38.100	73	0.6	1	224	670	6	0.93
GEZ50ES-2RS	2	3.1875	1.75	1.5	2.869	0.024	0.04	224	670	6	0.93
GEZ57ES-2RS	57.150	90.488	50.013	42.850	82	0.6	1	280	850	6	1.3
GEZ57ES-2RS	2.25	3.5625	1.969	1.687	3.223	0.024	0.04	280	850	6	1.3
GEZ63ES-2RS	63.500	100.013	55.550	47.625	92	1	1	355	1060	6	1.85
GEZ63ES-2RS	2.5	3.9375	2.187	1.875	3.616	0.04	0.04	355	1060	6	1.85
GEZ69ES-2RS	69.850	111.125	61.112	52.375	100	1	1	415	1250	6	2.4
GEZ69ES-2RS	2.75	4.375	2.406	2.062	3.937	0.04	0.04	415	1250	6	2.4
GEZ76ES-2RS	76.200	120.650	66.675	57.150	109.5	1	1	500	1500	6	3.1
GEZ76ES-2RS	3	4.75	2.625	2.25	4.303	0.04	0.04	500	1500	6	3.1
GEZ82ES-2RS	82.550	130.175	72.238	61.900	119	1	1	585	1760	6	3.8
GEZ82ES-2RS	3.25	5.125	2.844	2.437	4.685	0.04	0.04	585	1760	6	3.8
GEZ88ES-2RS	88.9	139.7	77.775	66.675	128	1.0	1.0	680	2040	6	4.8
GEZ88ES-2RS	3.5	5.5	3.062	2.625	5.04	0.04	0.04	680	2040	6	4.8
GEZ95ES-2RS	95.25	149.225	83.337	71.425	137	1.0	1.0	780	2360	6	5.8
GEZ95ES-2RS	3.75	5.875	3.281	2.812	5.393	0.04	0.04	780	2360	6	5.8
GEZ101ES-2RS	101.600	158.750	88.900	76.200	146	1.0	1.0	900	2650	6	7
GEZ101ES-2RS	4	6.25	3.5	3	5.748	0.04	0.04	900	2650	6	7
GEZ107ES-2RS	107.950	168.275	94.463	80.950	155	1.0	1.0	1000	3000	6	8.41
GEZ107ES-2RS	4.25	6.625	3.719	3.187	6.102	0.04	0.04	1000	3000	6	8.41
GEZ114ES-2RS	114.300	177.800	100.013	85.725	164.5	1.0	1.0	1120	3400	6	9.8
GEZ114ES-2RS	4.5	7	3.937	3.375	6.476	0.04	0.04	1120	3400	6	9.8
GEZ120ES-2RS	120.650	187.325	105.562	90.475	173.5	1.0	1.0	1250	3750	6	11.5
GEZ120ES-2RS	4.75	7.375	4.156	3.562	6.83	0.04	0.04	1250	3750	6	11.5
GEZ127ES-2RS	127.000	196.850	111.125	95.25	183	1.0	1.0	1400	4150	6	13.5
GEZ127ES-2RS	5	7.75	4.375	3.75	7.204	0.04	0.04	1400	4150	6	13.5
GEZ152ES-2RS	152.400	222.250	120.65	104.775	207	1.0	1.0	1730	5200	5	17.5
GEZ152ES-2RS	6	8.75	4.75	4.125	8.15	0.04	0.04	1730	5200	5	17.5

轴承型号	尺寸(mm/inch)							额定载荷 KN		a° ≈	重量 ≈ kg
轴承型号	d	D	B	c	dk	rs min	r1s min	动载	静载	a° ≈	重量 ≈ kg
GEZ12ES	12.700	22.225	11.100	9.525	18	0.15	0.6	13	41	6	0.022
GEZ12ES	0.5	0.875	0.437	0.375	0.707	0.006	0.024	13	41	6	0.022
GEZ15ES	15.875	26.988	13.894	11.913	23	0.15	0.6	22	65	6	0.036
GEZ15ES	0.625	1.0625	0.547	0.469	0.904	0.006	0.024	22	65	6	0.036
GEZ19ES	19.050	31.750	16.662	14.275	27.5	0.3	0.6	31	95	6	0.053
GEZ19ES	0.75	1.25	0.656	0.562	1.081	0.012	0.024	31	95	6	0.053
GEZ22ES	22.225	36.513	19.431	16.662	32	0.3	0.6	42	127	6	0.085
GEZ22ES	0.875	1.4375	0.756	0.656	1.258	0.012	0.024	42	127	6	0.085
GEZ25ES	25.400	41.275	22.225	19.050	36.5	0.3	0.6	56	166	6	0.121
GEZ25ES	1	1.625	0.875	0.75	1.437	0.012	0.024	56	166	6	0.121
GEZ31ES	31.750	50.800	27.762	23.800	45.5	0.6	0.6	86	260	6	0.23
GEZ31ES	1.25	2	1.093	0.937	1.788	0.024	0.024	86	260	6	0.23
GEZ34ES	34.925	55.563	30.150	26.187	49	0.6	1	102	310	6	0.35
GEZ34ES	1.375	2.1875	1.187	1.031	1.926	0.024	0.04	102	310	6	0.35
GEZ38ES	38.100	61.913	33.325	28.575	54.7	0.6	1	125	375	6	0.42
GEZ38ES	1.5	2.4375	1.312	1.125	2.154	0.024	0.04	125	375	6	0.42
GEZ44ES	44.450	71.438	38.887	33.325	63.9	0.6	1	170	510	6	0.64
GEZ44ES	1.75	2.8125	1.531	1.312	2.511	0.024	0.04	170	510	6	0.64
GEZ50ES	50.800	80.963	44.450	38.100	73	0.6	1	224	670	6	0.93
GEZ50ES	2	3.1875	1.75	1.5	2.869	0.024	0.04	224	670	6	0.93
GEZ57ES	57.150	90.488	50.013	42.850	82	0.6	1	280	850	6	1.3
GEZ57ES	2.25	3.5625	1.969	1.687	3.223	0.024	0.04	280	850	6	1.3
GEZ63ES	63.500	100.013	55.550	47.625	92	1	1	355	1060	6	1.85
GEZ63ES	2.5	3.9375	2.187	1.875	3.616	0.04	0.04	355	1060	6	1.85
GEZ69ES	69.850	111.125	61.112	52.375	100	1	1	415	1250	6	2.4
GEZ69ES	2.75	4.375	2.406	2.062	3.937	0.04	0.04	415	1250	6	2.4
GEZ76ES	76.200	120.650	66.675	57.150	109.5	1	1	500	1500	6	3.1
GEZ76ES	3	4.75	2.625	2.25	4.303	0.04	0.04	500	1500	6	3.1
GEZ82ES	82.550	130.175	72.238	61.900	119	1	1	585	1760	6	3.8
GEZ82ES	3.25	5.125	2.844	2.437	4.685	0.04	0.04	585	1760	6	3.8
GEZ88ES	88.9	139.7	77.775	66.675	128	1.0	1.0	680	2040	6	4.8
GEZ88ES	3.5	5.5	3.062	2.625	5.04	0.04	0.04	680	2040	6	4.8
GEZ95ES	95.25	149.225	83.337	71.425	137	1.0	1.0	780	2360	6	5.8
GEZ95ES	3.75	5.875	3.281	2.812	5.393	0.04	0.04	780	2360	6	5.8
GEZ101ES	101.600	158.750	88.900	76.200	146	1.0	1.0	900	2650	6	7
GEZ101ES	4	6.25	3.5	3	5.748	0.04	0.04	900	2650	6	7
GEZ107ES	107.950	168.275	94.463	80.950	155	1.0	1.0	1000	3000	6	8.41
GEZ107ES	4.25	6.625	3.719	3.187	6.102	0.04	0.04	1000	3000	6	8.41
GEZ114ES	114.300	177.800	100.013	85.725	164.5	1.0	1.0	1120	3400	6	9.8
GEZ114ES	4.5	7	3.937	3.375	6.476	0.04	0.04	1120	3400	6	9.8
GEZ120ES	120.650	187.325	105.562	90.475	173.5	1.0	1.0	1250	3750	6	11.5
GEZ120ES	4.75	7.375	4.156	3.562	6.83	0.04	0.04	1250	3750	6	11.5
GEZ127ES	127.000	196.850	111.125	95.25	183	1.0	1.0	1400	4150	6	13.5
GEZ127ES	5	7.75	4.375	3.75	7.204	0.04	0.04	1400	4150	6	13.5
GEZ152ES	152.400	222.250	120.65	104.775	207	1.0	1.0	1730	5200	5	17.5
GEZ152ES	6	8.75	4.75	4.125	8.15	0.04	0.04	1730	5200	5	17.5
