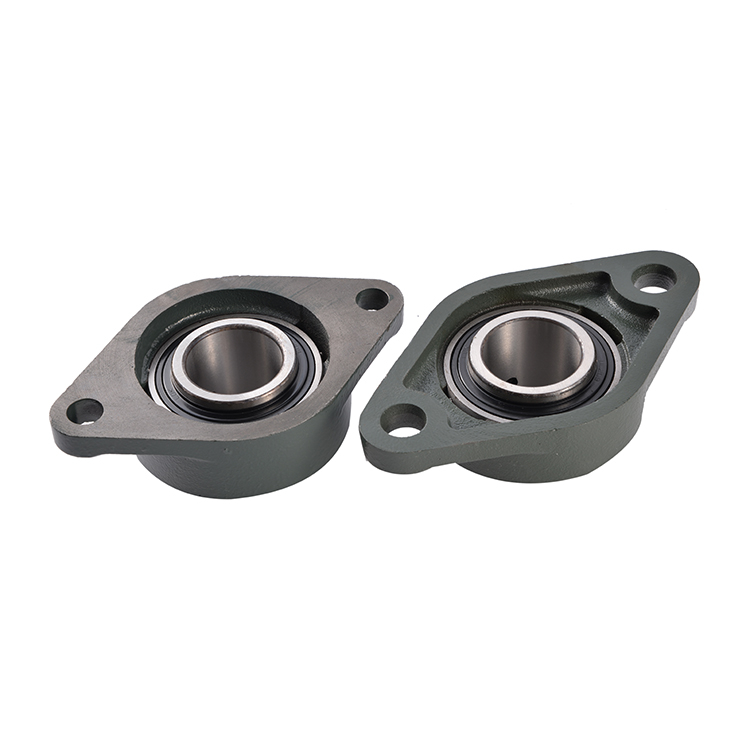

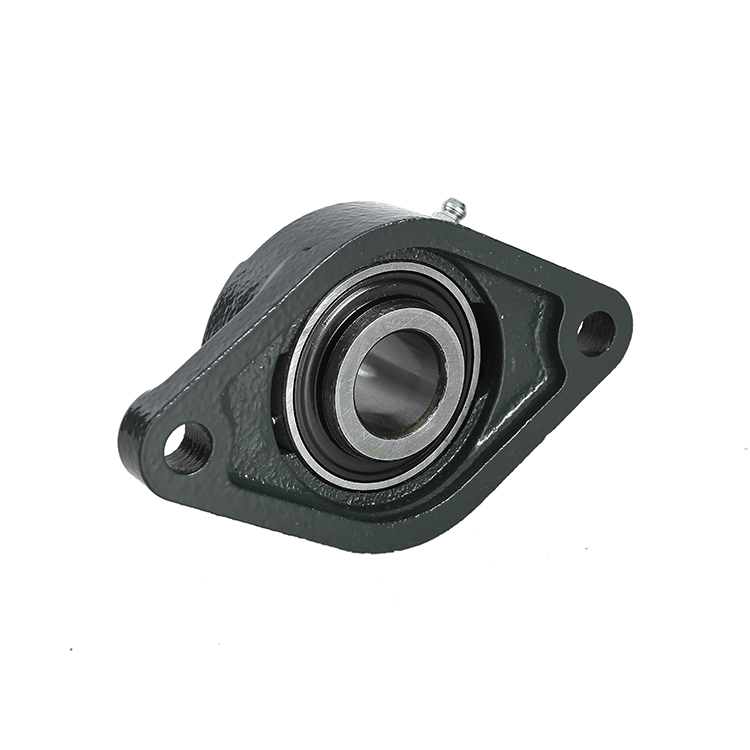

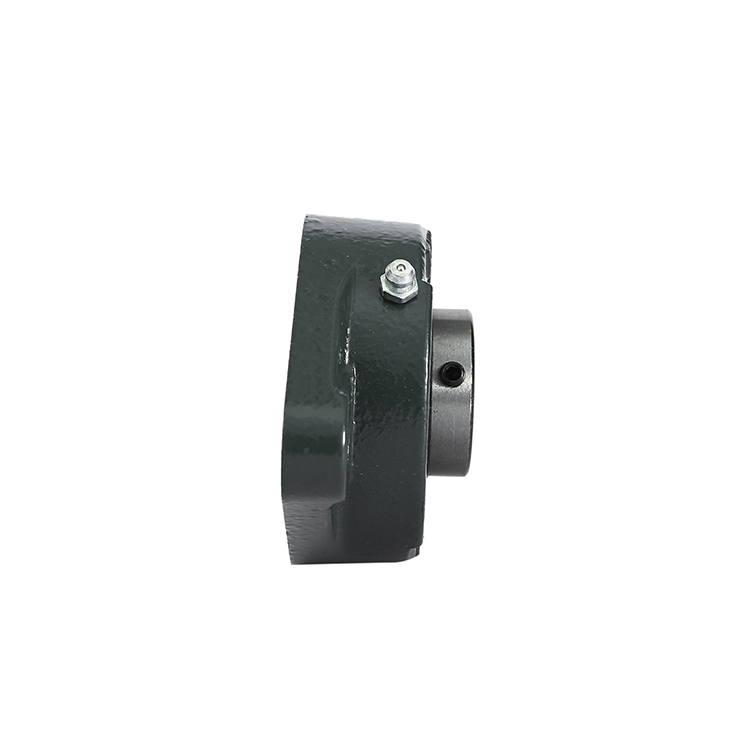

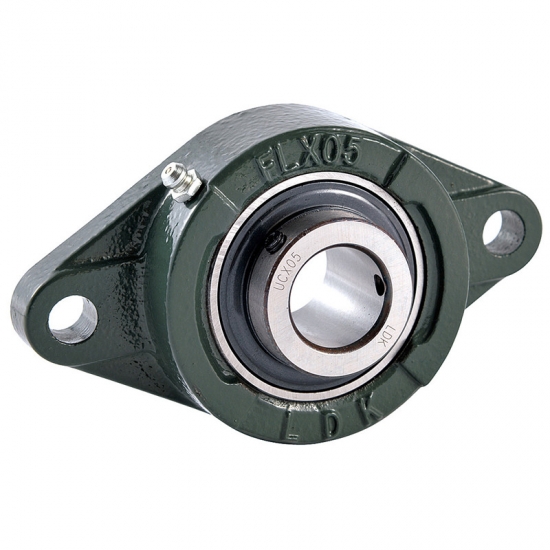

UCFLX 二孔菱形座

* 轴承座: 法兰座，2个螺栓孔,LDK品牌 (打字可定制)
* 轴承座材质:HT200 铸灰铁(可根据需要定制球墨铸铁材质)
* 油嘴: A3钢镀锌油嘴
* 喷漆: 墨绿色 (可根据需要定制其他喷漆颜色)
* 轴承座底部空心 (实心底可定制)

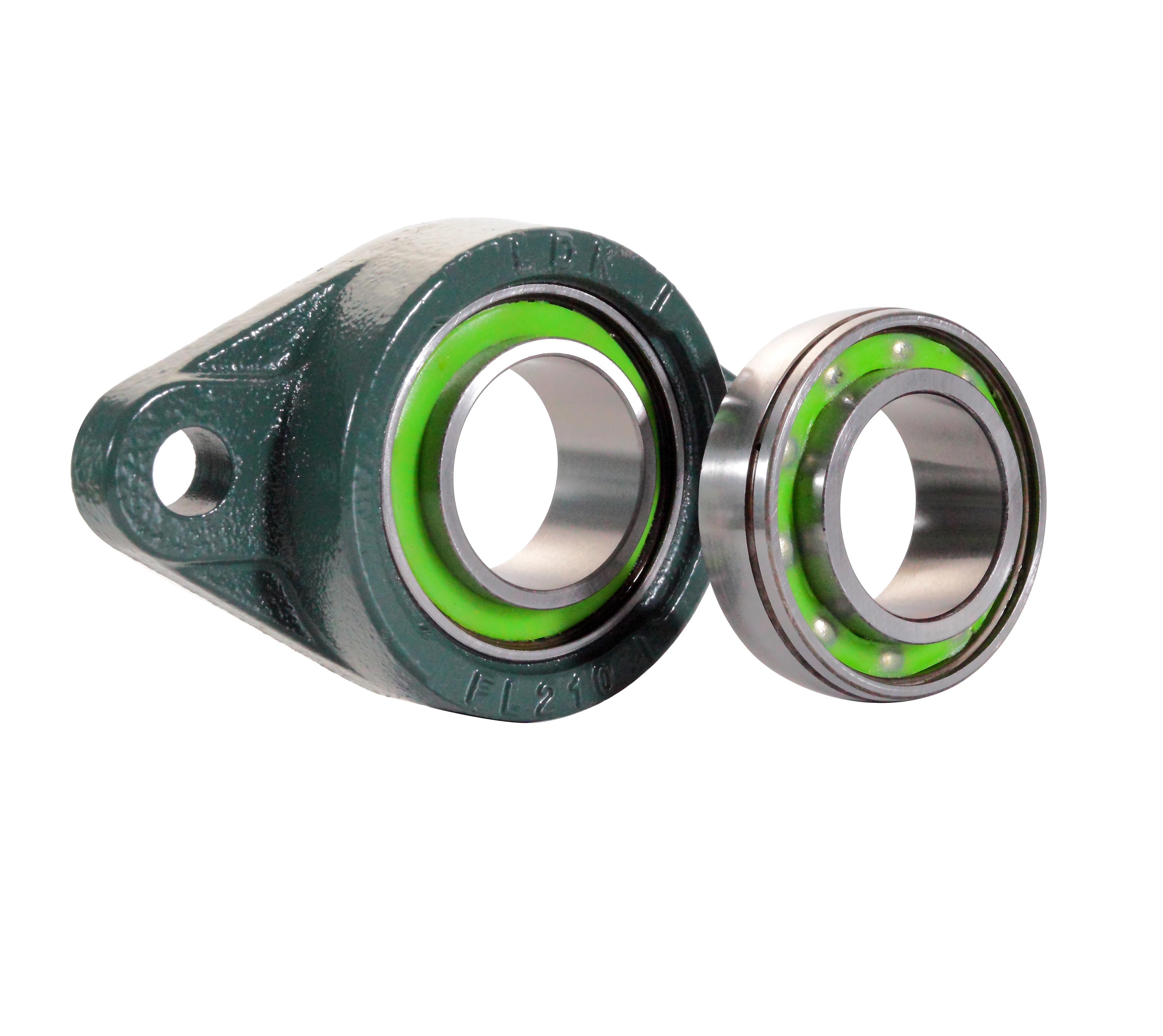

* 轴承：Gcr15(AISI52100)轴承钢材质，顶丝锁紧，中型载荷系列
* 轴承可按需添加高温/低温油脂，或者固体自润滑油脂

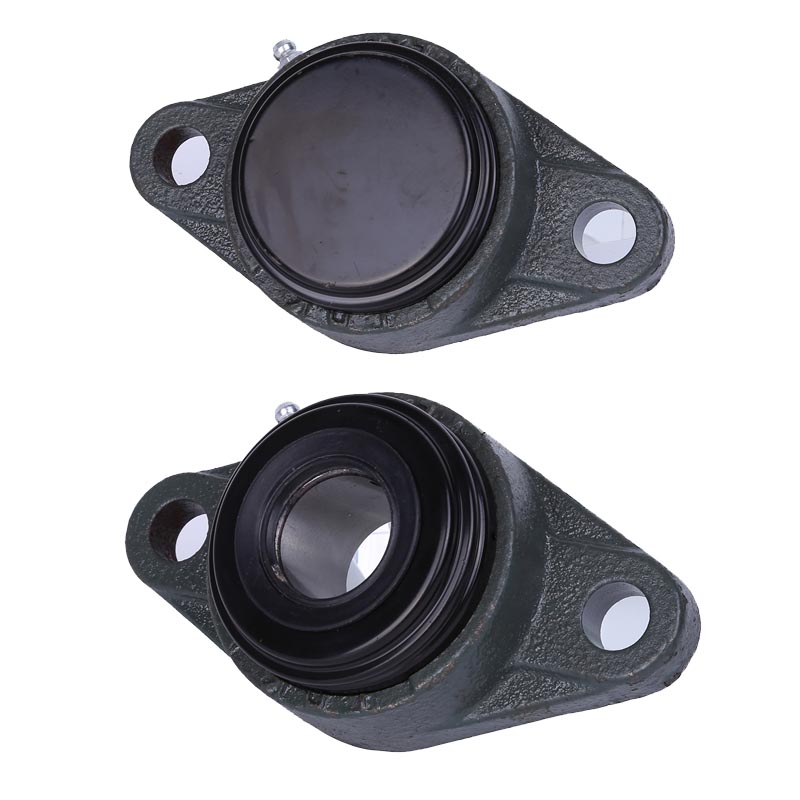

* 轴承座可在产品的一边配冲压端盖。 (S=通盖/SM=闭盖)

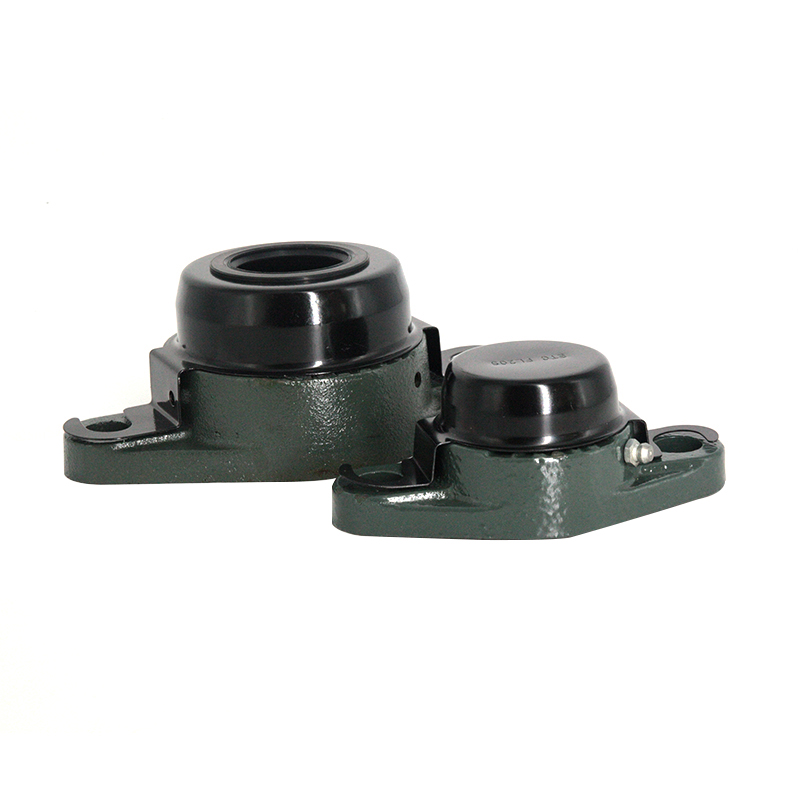

端盖有两种不同安装方式的类型可供选择，详见图片
联系我们 PDF 下载
带座轴承 杆端和向心关节轴承
Products

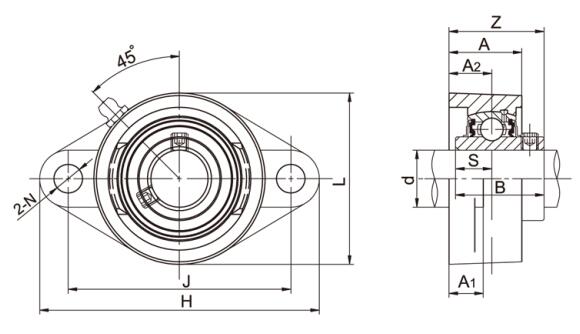

UCFLX 二孔菱形座结构图

20161112064741_10770

Products

UCFLX 二孔菱形座参数

产品型号 轴径 尺寸 (mm) 螺栓尺寸 重量
d H J A2 A1 A N L B s z (mm) (in) (kg)
(in) (mm)
UCFLX05
25 141 117 18 13 30 12 83 38.1 15.9 40.2 M14 3/8 1.0
UCFLX05-13 13/16
141 117 18 13 30 12 83 38.1 15.9 40.2 M14 3/8 1.0
UCFLX05-147/8
141 117 18 13 30 12 83 38.1 15.9 40.2 M14 3/8 1.0
UCFLX05-15 15/16
141 117 18 13 30 12 83 38.1 15.9 40.2 M14 3/8 1.0
UCFLX05-16 1
141 117 18 13 30 12 83 38.1 15.9 40.2 M14 3/8 1.0
UCFLX06
30 156 130 19 15 34 16 95 42.9 17.5 44.4 M14 1/2 1.5
UCFLX06-17 1-1/16
156 130 19 15 34 16 95 42.9 17.5 44.4 M14 1/2 1.5
UCFLX06-181-1/8
156 130 19 15 34 16 95 42.9 17.5 44.4 M14 1/2 1.5
UCFLX06-19 1-3/16
156 130 19 15 34 16 95 42.9 17.5 44.4 M14 1/2 1.5
UCFLX06-20 1-1/4
156 130 19 15 34 16 95 42.9 17.5 44.4 M14 1/2 1.5
UCFLX07
35 171 144 21 16 38 16 105 49.2 19 51.2 M14 1/2 2.0
UCFLX07-21 1-5/16
171 144 21 16 38 16 105 49.2 19 51.2 M14 1/2 2.0
UCFLX07-221-3/8
171 144 21 16 38 16 105 49.2 19 51.2 M14 1/2 2.0
UCFLX07-23 1-7/16
171 144 21 16 38 16 105 49.2 19 51.2 M14 1/2 2.0
UCFLX08
40179 148 22 16 40 16 111 49.2 19 52.2 M14 1/2 2.2
UCFLX08-24 1-1/2
179 148 22 16 40 16 111 49.2 19 52.2 M14 1/2 2.2
UCFLX08-251-9/16
179 148 22 16 40 16 111 49.2 19 52.2 M14 1/2 2.2
UCFLX09
45 189 157 23 16 40 16 116 51.6 19 55.6 M16 1/2 2.4
UCFLX09-26 1-5/8
189 157 23 16 40 16 116 51.6 19 55.6 M16 1/2 2.4
UCFLX09-271-11/16
189 157 23 16 40 16 116 51.6 19 55.6 M16 1/2 2.4
UCFLX09-28 1-3/4
189 157 23 16 40 16 116 51.6 19 55.6 M16 1/2 2.4
UCFLX09-29 1-13/16
189 157 23 16 40 16 116 51.6 19 55.6 M16 1/2 2.4
UCFLX10
50 216 184 26 18 44 19 133 55.6 22.2 59.4 M16 5/8 3.4
UCFLX10-30 1-7/8
216 184 26 18 44 19 133 55.6 22.2 59.4 M16 5/8 3.4
UCFLX10-311-15/16
216 184 26 18 44 19 133 55.6 22.2 59.4 M16 5/8 3.4
UCFLX10-32 2
216 184 26 18 44 19 133 55.6 22.2 59.4 M16 5/8 3.4
