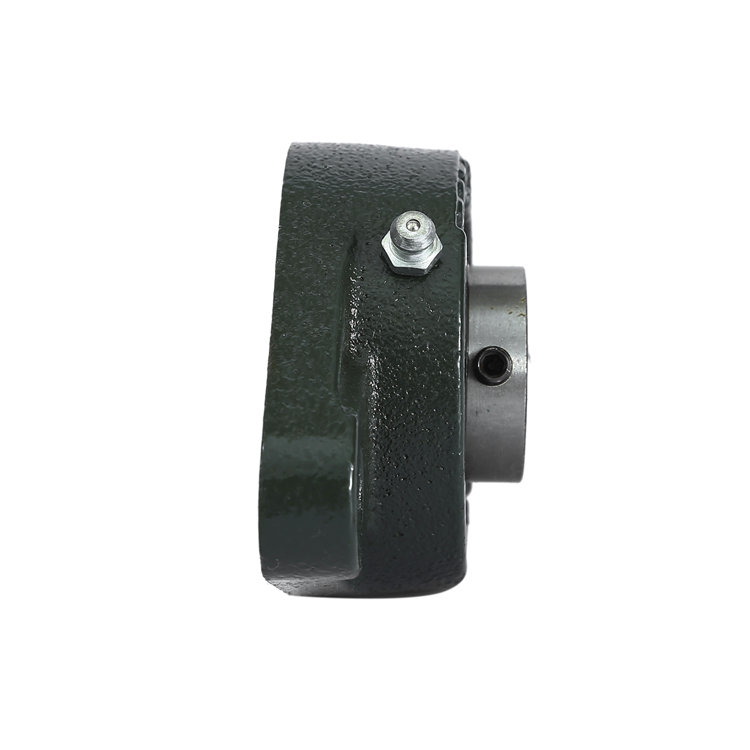

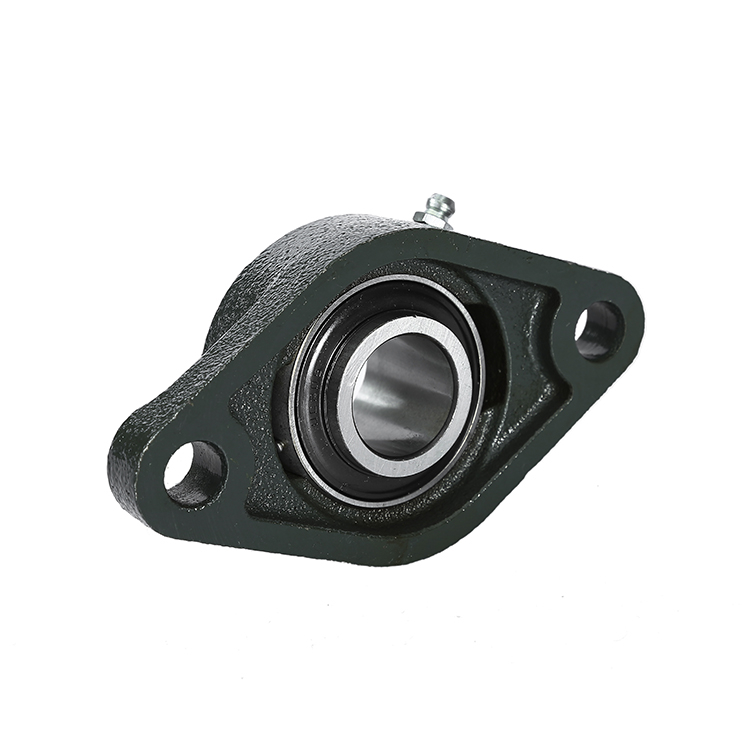

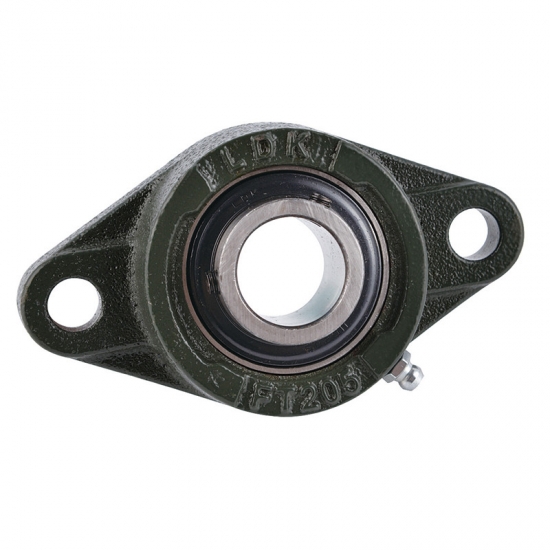

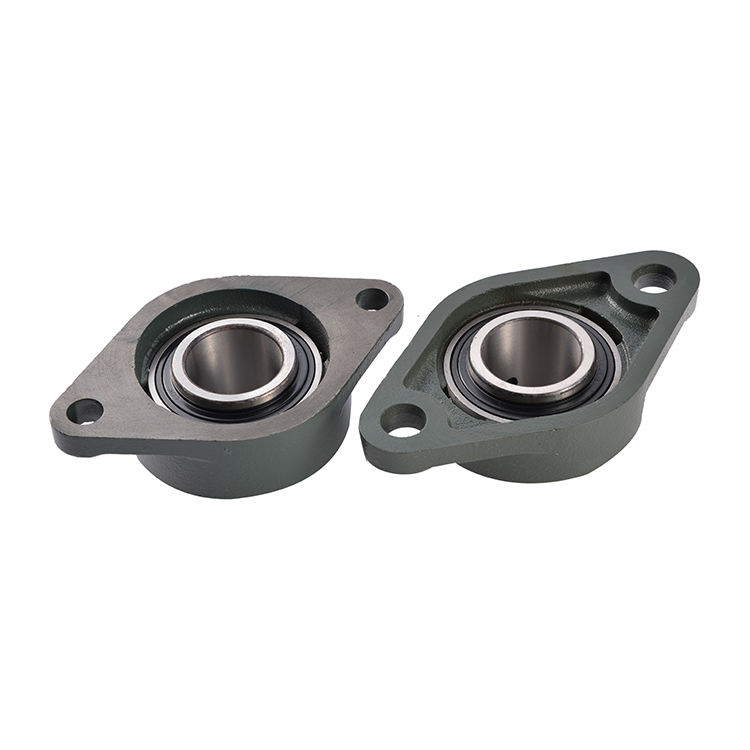

UCFT2 二孔菱形座

* 轴承座: 法兰座，2个螺栓孔,LDK品牌 (打字可定制)
* 轴承座材质:HT200 铸灰铁(可根据需要定制球墨铸铁材质)
* 油嘴: A3钢镀锌油嘴
* 喷漆: 墨绿色 (可根据需要定制其他喷漆颜色)
* 轴承座底部空心 (实心底可定制)
* 轴承：Gcr15(AISI52100)轴承钢材质，顶丝锁紧，标准载荷系列
* 轴承可按需添加高温/低温油脂，或者固体自润滑油脂

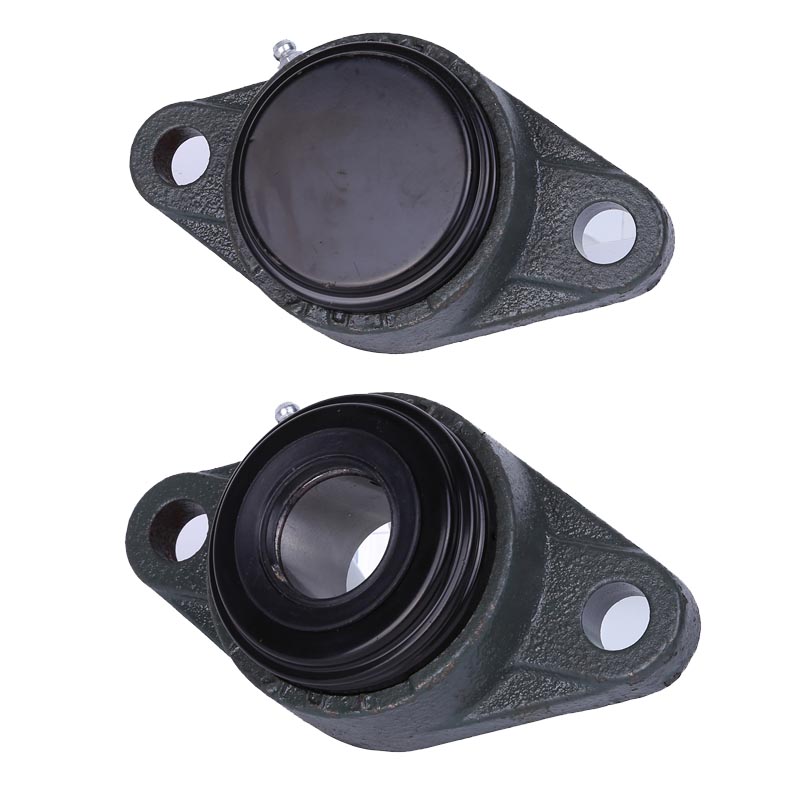

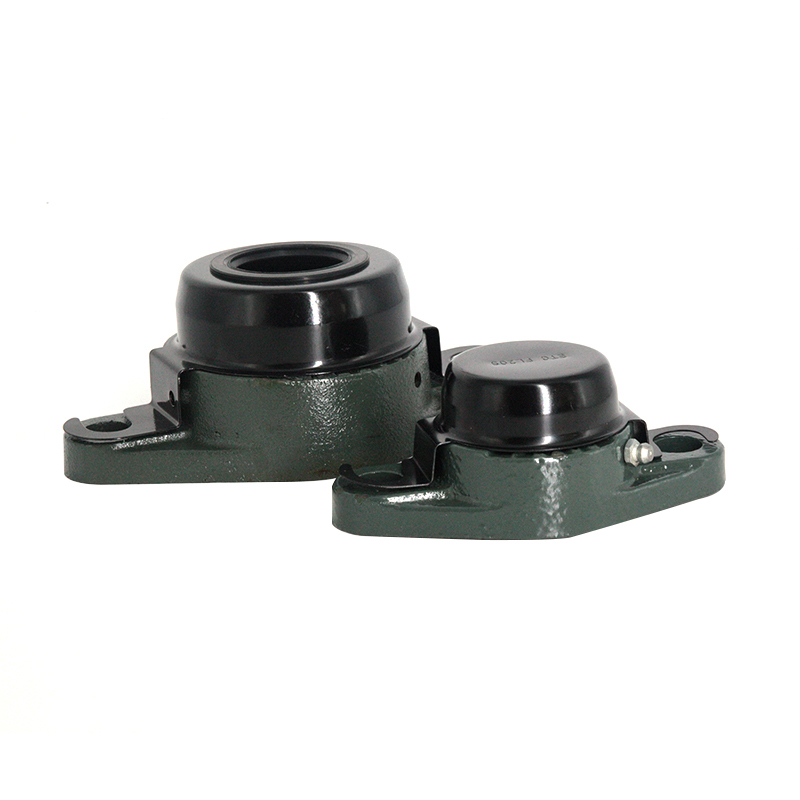

* 轴承座可在产品的一边配冲压端盖。 (S=通盖/SM=闭盖)
端盖有两种不同安装方式的类型可供选择，详见图片

联系我们  PDF 下载

 带座轴承

 杆端和向心关节轴承

Products

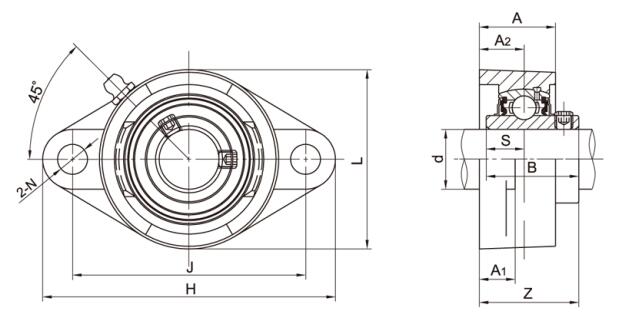

UCFT2 二孔菱形座结构图

20161112064926_82601

Products

UCFT2 二孔菱形座参数

产品型号	轴径		尺寸 (mm)										螺栓尺寸 (mm)	重量 (kg)
	d		H	J	A2	A1	A	N	L	B	s	z
	(in)	(mm)	H	J	A2	A1	A	N	L	B	s	z
UCFT201		12	99	76.2	15.1	11	25	10.5	54	27.4	11.5	31	M8	0.4
UCFT201-8	1/2		99	76.2	15.1	11	25	10.5	54	27.4	11.5	31	M8	0.4
UCFT202		15	99	76.2	15.1	11	25	10.5	54	27.4	11.5	31	M8	0.4
UCFT202-9	9/16		99	76.2	15.1	11	25	10.5	54	27.4	11.5	31	M8	0.4
UCFT202-10	5/8		99	76.2	15.1	11	25	10.5	54	27.4	11.5	31	M8	0.4
UCFT203		17	99	76.2	15.1	11	25	10.5	54	27.4	11.5	31	M8	0.4
UCFT203-11	11/16		99	76.2	15.1	11	25	10.5	54	27.4	11.5	31	M8	0.4
UCFT204		20	112	89.7	14.3	11	25	10.5	60	31	12.7	32.6	M8	0.45
UCFT204-12	3/4		112	89.7	14.3	11	25	10.5	60	31	12.7	32.6	M8	0.45
UCFT205		25	124	98.8	15.9	13	27	12.5	70	34.1	14.3	35.6	M10	0.66
UCFT205-13	13/16		124	98.8	15.9	13	27	12.5	70	34.1	14.3	35.6	M10	0.66
UCFT205-14	7/8		124	98.8	15.9	13	27	12.5	70	34.1	14.3	35.6	M10	0.66
UCFT205-15	15/16		124	98.8	15.9	13	27	12.5	70	34.1	14.3	35.6	M10	0.66
UCFT205-16	1		124	98.8	15.9	13	27	12.5	70	34.1	14.3	35.6	M10	0.66
UCFT206		30	141	116.7	17.9	13	30	12.5	83	38.1	15.9	40.1	M10	0.86
UCFT206-17	1-1/16		141	116.7	17.9	13	30	12.5	83	38.1	15.9	40.1	M10	0.86
UCFT206-18	1-1/8		141	116.7	17.9	13	30	12.5	83	38.1	15.9	40.1	M10	0.86
UCFT206-19	1-3/16		141	116.7	17.9	13	30	12.5	83	38.1	15.9	40.1	M10	0.86
UCFT206-20	1-1/4		141	116.7	17.9	13	30	12.5	83	38.1	15.9	40.1	M10	0.86
UCFT207		35	156	130.2	19.1	14	34	14	95	42.9	17.5	44.5	M12	1.31
UCFT207-20	1-1/4		156	130.2	19.1	14	34	14	95	42.9	17.5	44.5	M12	1.31
UCFT207-21	1-5/6		156	130.2	19.1	14	34	14	95	42.9	17.5	44.5	M12	1.31
UCFT207-22	1-3/8		156	130.2	19.1	14	34	14	95	42.9	17.5	44.5	M12	1.31
UCFT207-23	1-7/16		156	130.2	19.1	14	34	14	95	42.9	17.5	44.5	M12	1.31
UCFT208		40	171	143.7	21	14	38	14	105	49.2	19	51.2	M12	1.53
UCFT208-24	1-1/2		171	143.7	21	14	38	14	105	49.2	19	51.2	M12	1.53
UCFT208-25	1-9/16		171	143.7	21	14	38	14	105	49.2	19	51.2	M12	1.53
UCFT209		45	179	148.4	21.8	14	40	16	111	49.2	19	52	M14	1.73
UCFT209-26	1-5/8		179	148.4	21.8	14	40	16	111	49.2	19	52	M14	1.73
UCFT209-27	1-11/16		179	148.4	21.8	14	40	16	111	49.2	19	52	M14	1.73
UCFT209-28	1-3/4		179	148.4	21.8	14	40	16	111	49.2	19	52	M14	1.73
UCFT210		50	189	157.2	22.2	14	40	16	116	51.6	19	54.8	M14	2.28
UCFT210-29	1-13/16		189	157.2	22.2	14	40	16	116	51.6	19	54.8	M14	2.28
UCFT210-30	1-7/8		189	157.2	22.2	14	40	16	116	51.6	19	54.8	M14	2.28
UCFT210-31	1-15/16		189	157.2	22.2	14	40	16	116	51.6	19	54.8	M14	2.28
UCFT210-32	2		189	157.2	22.2	14	40	16	116	51.6	19	54.8	M14	2.28
UCFT211		55	216	184.2	25.4	21	44	18	133	55.6	22.2	58.8	M16	2.72
UCFT211-32	2		216	184.2	25.4	21	44	18	133	55.6	22.2	58.8	M16	2.72
UCFT211-33	2-1/16		216	184.2	25.4	21	44	18	133	55.6	22.2	58.8	M16	2.72
UCFT211-34	2-1/8		216	184.2	25.4	21	44	18	133	55.6	22.2	58.8	M16	2.72
UCFT211-35	2-3/16		216	184.2	25.4	21	44	18	133	55.6	22.2	58.8	M16	2.72
