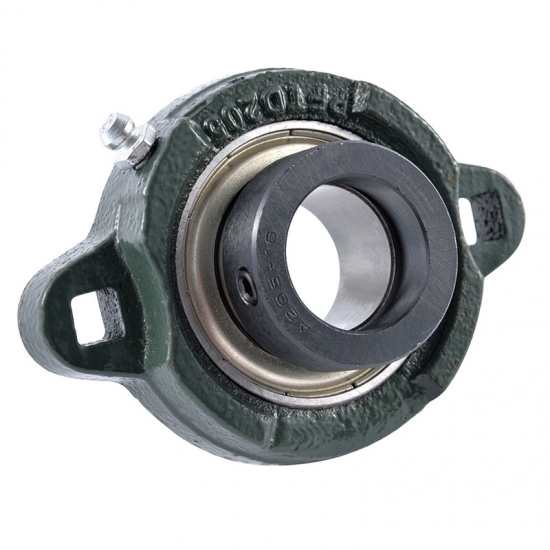

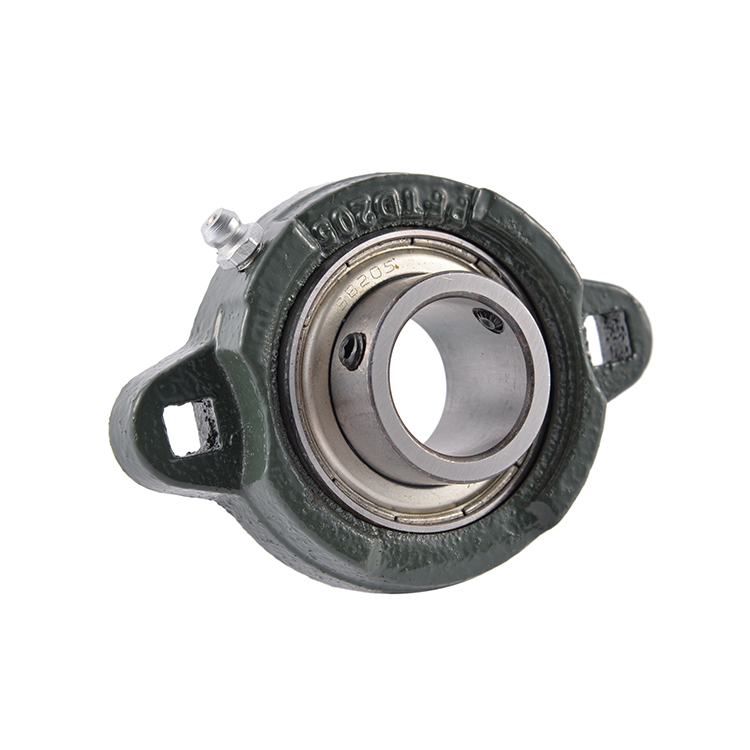

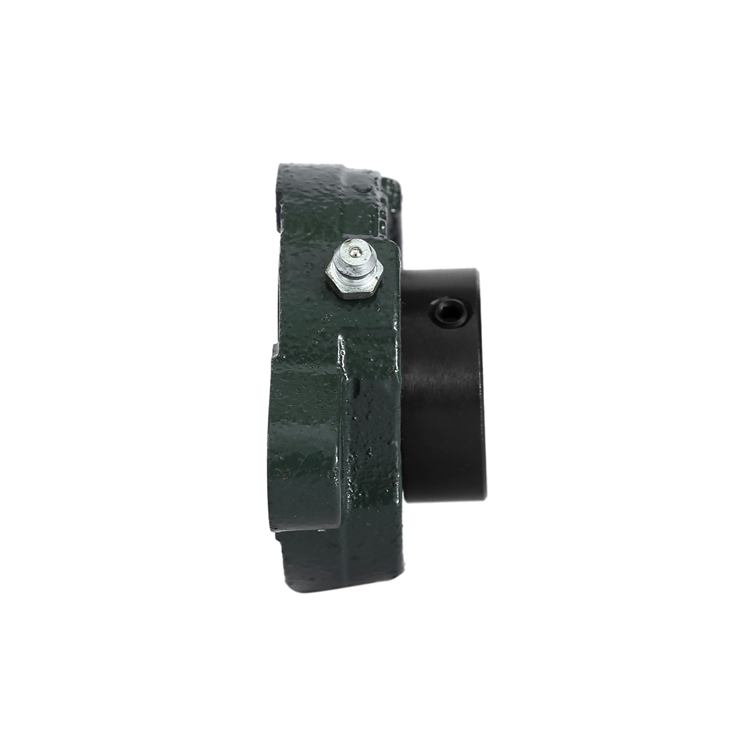

SBPFTD2 SAPFTD2 二孔菱形座

* 轴承座: 法兰座，2个螺栓孔,LDK品牌 (打字可定制)
* 轴承座材质:QT450球墨铸铁
* 油嘴: A3钢镀锌油嘴
* 喷漆: 墨绿色 (可根据需要定制其他喷漆颜色)
* 轴承座底部实心底
* 轴承：Gcr15(AISI52100)轴承钢材质，顶丝或偏心套锁紧， 标准载荷系列
* 轴承可按需添加高温/低温油脂，或者固体自润滑油脂
联系我们 PDF 下载
带座轴承 杆端和向心关节轴承
Products

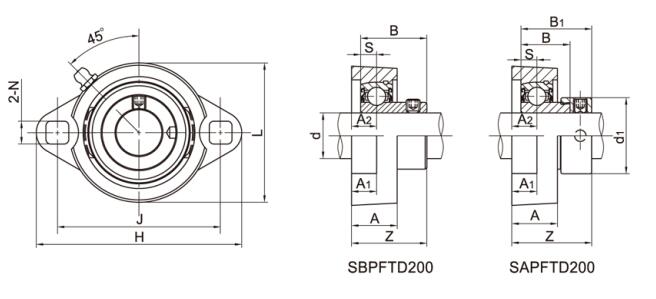

SBPFTD2 SAPFTD2 二孔菱形座结构图

20161112163223_48541

Products

SBPFTD2 SAPFTD2 二孔菱形座参数



产品型号 轴径 尺寸 (mm) 螺栓尺寸 重量 (kg)
d H J L A2 A A1 N s B B1 Z (mm) (in)
(in) (mm)
SAPFTD201
1281 63.5 56 9 18 9 8.7 6.5 19.1 28.6 31.1 M8 5/16 0.26
SAPFTD201-8 1/2
81 63.5 56 9 18 9 8.7 6.5 19.1 28.6 31.1 M8 5/16 0.26
SAPFTD202
1581 63.5 56 9 18 9 8.7 6.5 19.1 28.6 31.1 M8 5/16 0.26
SAPFTD202-10 5/8
81 63.5 56 9 18 9 8.7 6.5 19.1 28.6 31.1 M8 5/16 0.26
SAPFTD203
1781 63.5 56 9 18 9 8.7 6.5 19.1 28.6 31.1 M8 5/16 0.26
SAPFTD203-1111/16
81 63.5 56 9 18 9 8.7 6.5 19.1 28.6 31.1 M8 5/16 0.26
SAPFTD204-12  3/4
91 71.5 63 10.2 20 10.2 8.7 7.5 21.5 31 33.6 M8 5/16 0.29
SAPFTD204
20 91 71.5 63 10.2 20 10.2 8.7 7.5 21.5 31 33.6 M8 5/16 0.29
SAPFTD205-14 7/8
96 76.2 69 10.5 19 8.7 8.7 7.5 22 31.5 32.1 M8 5/16 0.4
SAPFTD205-15 15/16
96 76.2 69 10.5 19 8.7 8.7 7.5 22 31.5 32.1 M8 5/16 0.4
SAPFTD205
25 96 76.2 69 10.5 19 8.7 8.7 7.5 22 31.5 32.1 M8 5/16 0.4
SAPFTD205-161
96 76.2 69 10.5 19 8.7 8.7 7.5 22 31.5 32.1 M8 5/16 0.4
SAPFTD206-18  1-1/8
113 90.5 79 11.5 22 11.5 10.3 9 23.8 35.7 38.2 M10 3/8 0.60
SAPFTD206
30 113 90.5 79 11.5 22 11.5 10.3 9 23.8 35.7 38.2 M10 3/8 0.60
SAPFTD206-19 1-3/16
113 90.5 79 11.5 22 11.5 10.3 9 23.8 35.7 38.2 M10 3/8 0.60
SAPFTD206-201-1/4
113 90.5 79 11.5 22 11.5 10.3 9 23.8 35.7 38.2 M10 3/8 0.60
SAPFTD207-20  1-1/4
122.5 100 89 12.7 23.8 11.8 10.3 9.5 25.4 38.9 41.2 M10 3/8 0.84
SAPFTD207-21 1-5/16
122.5 100 89 12.7 23.8 11.8 10.3 9.5 25.4 38.9 41.2 M10 3/8 0.84
SAPFTD207-22 1-3/8
122.5 100 89 12.7 23.8 11.8 10.3 9.5 25.4 38.9 41.2 M10 3/8 0.84
SAPFTD207
35 122.5 100 89 12.7 23.8 11.8 10.3 9.5 25.4 38.9 41.2 M10 3/8 0.84
SAPFTD207-231-7/16
122.5 100 89 12.7 23.8 11.8 10.3 9.5 25.4 38.9 41.2 M10 3/8 0.84




产品型号轴径尺寸 (mm)螺栓尺寸 重量
dHJLA2AA1 NsBz(mm)(in)(kg)
(in)(mm)
SBPFTD201
12 81 63.5 56 9 18 9 8.7 6 22 25 M8 5/16 0.23
SBPFTD201-8 1/2
81 63.5 56 9 18 9 8.7 6 22 25 M8 5/16 0.23
SBPFTD202
15 81 63.5 56 9 18 9 8.7 6 22 25 M8 5/16 0.23
SBPFTD202-105/8
81 63.5 56 9 18 9 8.7 6 22 25 M8 5/16 0.23
SBPFTD203
17 81 63.5 56 9 18 9 8.7 6 22 25 M8 5/16 0.23
SBPFTD203-11 11/16
81 63.5 56 9 18 9 8.7 6 22 25 M8 5/16 0.23
SBPFTD204-12
20 91 71.5 63 10.2 20 10.2 8.7 7 25 28.2 M8 5/16 0.27
SBPFTD2043/4
91 71.5 63 10.2 20 10.2 8.7 7 25 28.2 M8 5/16 0.27
SBPFTD205-14 7/8
96 76.2 69 10.5 19 8.7 8.7 7.5 27 28.2 M8 5/16 0.38
SBPFTD205-15  15/16
96 76.2 69 10.5 19 8.7 8.7 7.5 27 28.2 M8 5/16 0.38
SBPFTD205
25 96 76.2 69 10.5 19 8.7 8.7 7.5 27 28.2 M8 5/16 0.38
SBPFTD205-16 1
96 76.2 69 10.5 19 8.7 8.7 7.5 27 28.2 M8 5/16 0.38
SBPFTD206-18 1-1/8
113 90.5 79 11.5 22 11.5 10.3 8 30 33.5 M10 3/8 0.54
SBPFTD206
30 113 90.5 79 11.5 22 11.5 10.3 8 30 33.5 M10 3/8 0.54
SBPFTD206-191-3/16
113 90.5 79 11.5 22 11.5 10.3 8 30 33.5 M10 3/8 0.54
SBPFTD206-20 1-1/4
113 90.5 79 11.5 22 11.5 10.3 8 30 33.5 M10 3/8 0.54
SBPFTD207-20 1-1/4
122.5 100 89 12.7 23.8 11.8 10.3 8.5 32 35.3 M10 3/8 0.71
SBPFTD207-21 1-5/16
122.5 100 89 12.7 23.8 11.8 10.3 8.5 32 35.3 M10 3/8 0.71
SBPFTD207-22 1-3/8
122.5 100 89 12.7 23.8 11.8 10.3 8.5 32 35.3 M10 3/8 0.71
SBPFTD207
35 122.5 100 89 12.7 23.8 11.8 10.3 8.5 32 35.3 M10 3/8 0.71
SBPFTD207-23 1-7/16
122.5 100 89 12.7 23.8 11.8 10.3 8.5 32 35.3 M10 3/8 0.71
