NAFC2 凸台圆形座法兰座

* 轴承座: 法兰圆形座，四个螺栓孔,LDK品牌 (打字可定制)
* 轴承座材质:HT200 铸灰铁(可根据需要定制球墨铸铁材质)
* 油嘴: A3钢镀锌油嘴
* 喷漆: 墨绿色 (可根据需要定制其他喷漆颜色)
* 轴承：Gcr15(AISI52100)轴承钢材质，偏心套锁紧，标准载荷系列
* 轴承可按需添加高温/低温油脂，或者固体自润滑油脂

联系我们  PDF 下载

产品型号	轴径		尺寸(mm)											螺栓尺寸 (mm)	重量 (kg)
	d		D2	P	J	A2	N	L	H1	A1	D1	S	z
	(in)	(mm)	D2	P	J	A2	N	L	H1	A1	D1	S	z
NAFC201S		12	90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
NAFC201-8S	1/2		90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
NAFC202S		15	90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
NAFC202-10S	5/8		90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
NAFC203S		17	90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
NAFC203-11S	11/16		90	70	49.5	10	10	4	5	19	55	13.9	33.4	M8	0.6
NAFC201		12	100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
NAFC201-8	1/2		100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
NAFC202		15	100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
NAFC202-10	5/8		100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
NAFC203		17	100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
NAFC203-11	11/16		100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
NAFC204		20	100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
NAFC204-12	3/4		100	78	55.1	10	12	5	7	20.5	62	17.1	36.5	M10	0.83
NAFC205		25	115	90	63.6	10	12	6	7	21	70	17.5	36.9	M10	1.0
NAFC205-14	7/8		115	90	63.6	10	12	6	7	21	70	17.5	36.9	M10	1.0
NAFC205-15	15/16		115	90	63.6	10	12	6	7	21	70	17.5	36.9	M10	1.0
NAFC205-16	1		115	90	63.6	10	12	6	7	21	70	17.5	36.9	M10	1.0
NAFC206		30	125	100	70.7	10	12	8	8	23	80	18.3	40.1	M10	1.5
NAFC206-18	1-1/8		125	100	70.7	10	12	8	8	23	80	18.3	40.1	M10	1.5
NAFC206-19	1-3/16		125	100	70.7	10	12	8	8	23	80	18.3	40.1	M10	1.5
NAFC206-20	1-1/4		125	100	70.7	10	12	8	8	23	80	18.3	40.1	M10	1.5
NAFC207		35	135	110	77.8	11	14	8	9	26	90	18.8	43.3	M12	1.8
NAFC207-20	1-1/4		135	110	77.8	11	14	8	9	26	90	18.8	43.3	M12	1.8
NAFC207-21	1-5/16		135	110	77.8	11	14	8	9	26	90	18.8	43.3	M12	1.8
NAFC207-22	1-3/8		135	110	77.8	11	14	8	9	26	90	18.8	43.3	M12	1.8
NAFC207-23	1-7/16		135	110	77.8	11	14	8	9	26	90	18.8	43.3	M12	1.8
NAFC208		40	145	120	84.8	11	14	10	9	26	100	21.4	45.9	M12	2.2
NAFC208-24	1-1/2		145	120	84.8	11	14	10	9	26	100	21.4	45.9	M12	2.2
NAFC208-25	1-9/16		145	120	84.8	11	14	10	9	26	100	21.4	45.9	M12	2.2
NAFC209		45	160	132	93.3	10	16	12	14	26	105	21.4	44.9	M14	2.8
NAFC209-26	1-5/8		160	132	93.3	10	16	12	14	26	105	21.4	44.9	M14	2.8
NAFC209-27	1-11/16		160	132	93.3	10	16	12	14	26	105	21.4	44.9	M14	2.8
NAFC209-28	1-3/4		160	132	93.3	10	16	12	14	26	105	21.4	44.9	M14	2.8
NAFC210		50	165	138	97.6	10	16	12	14	28	110	24.6	48.1	M14	3.3
NAFC210-30	1-7/8		165	138	97.6	10	16	12	14	28	110	24.6	48.1	M14	3.3
NAFC210-31	1-15/16		165	138	97.6	10	16	12	14	28	110	24.6	48.1	M14	3.3
NAFC211		55	185	150	106.1	13	19	12	15	30	125	27.8	56.6	M16	4.5
NAFC211-32	2		185	150	106.1	13	19	12	15	30	125	27.8	56.6	M16	4.5
NAFC211-34	2-1/8		185	150	106.1	13	19	12	15	30	125	27.8	56.6	M16	4.5
NAFC211-35	2-3/16		185	150	106.1	13	19	12	15	30	125	27.8	56.6	M16	4.5
NAFC212		60	195	160	113.1	17	19	12	15	35	135	31	63.8	M16	5.7
NAFC212-36	2-1/4		195	160	113.1	17	19	12	15	35	135	31	63.8	M16	5.7
NAFC212-38	2-3/8		195	160	113.1	17	19	12	15	35	135	31	63.8	M16	5.7
NAFC212-39	2-7/16		195	160	113.1	17	19	12	15	35	135	31	63.8	M16	5.7
NAFC213		65	205	170	120.2	16	19	14	15	36	145	34.3	67.6	M16	6.5
NAFC213-40	2-1/2		205	170	120.2	16	19	14	15	36	145	34.3	67.6	M16	6.5
NAFC214		70	215	177	125.1	17	19	14	18	38	150	34.3	68.6	M16	7.2
NAFC214-44	2-3/4		215	177	125.1	17	19	14	18	38	150	34.3	68.6	M16	7.2
NAFC215		75	220	184	130.1	18	19	16	18	39	160	37.3	72.8	M16	8
NAFC215-48	3		220	184	130.1	18	19	16	18	39	160	37.3	72.8	M16	8

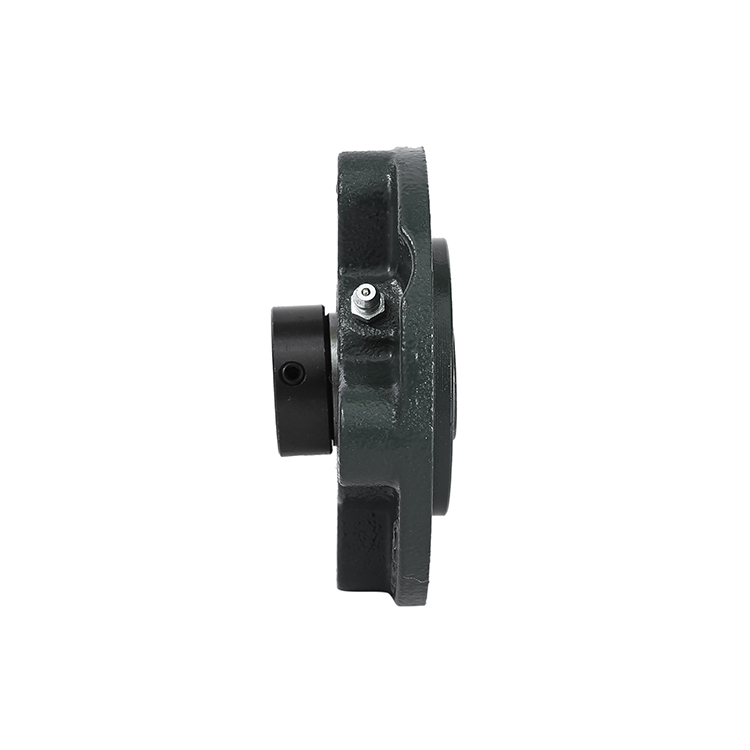

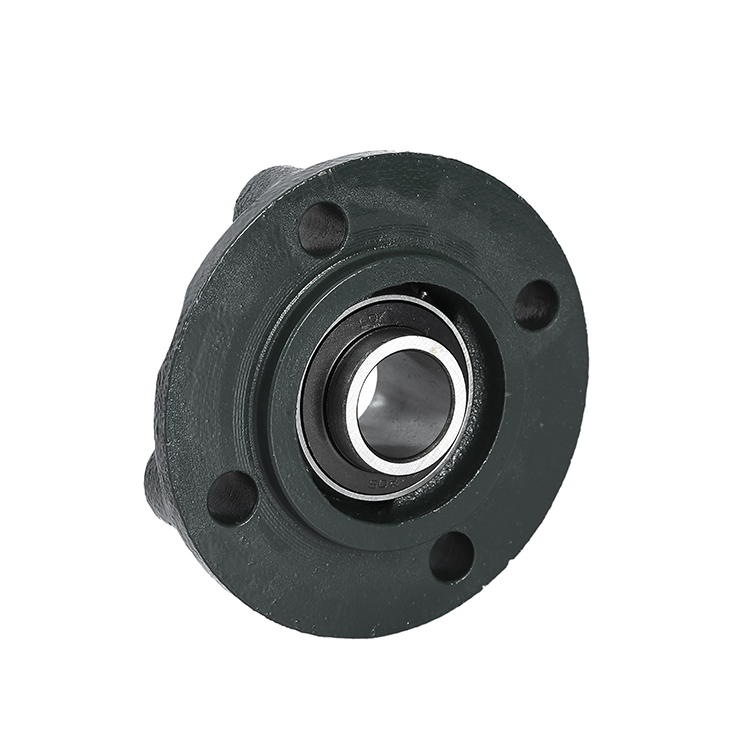

NAFC2 凸台圆形座法兰座

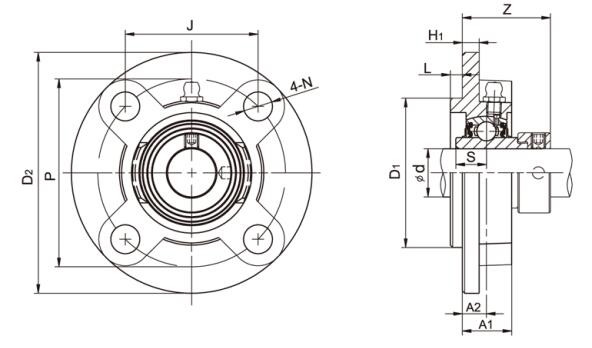

NAFC2 凸台圆形座法兰座结构图

NAFC2 凸台圆形座法兰座参数
