SBFD2 SAFD2 二孔菱形座

* 轴承座: 法兰座，2个螺栓孔,LDK品牌 (打字可定制)
* 轴承座材质:HT200 铸灰铁(可根据需要定制球墨铸铁材质)
* 油嘴: A3钢镀锌油嘴
* 喷漆: 墨绿色 (可根据需要定制其他喷漆颜色)
* 轴承座底部实心底
* 轴承：Gcr15(AISI52100)轴承钢材质，顶丝或偏心套锁紧，标准载荷系列
* 轴承可按需添加高温/低温油脂，或者固体自润滑油脂

联系我们  PDF 下载

产品型号	轴径		尺寸(mm)										螺栓尺寸 (mm)	重量 (kg)
	d		H	J	A2	A	N	L	B1	B	S	Z
	(in)	(mm)	H	J	A2	A	N	L	B1	B	S	Z
SAFD201		12	81	63.5	8.5	15	7	59	28.6	19.1	6	31.1	M6	0.28
SAFD201-8	1/2		81	63.5	8.5	15	7	59	28.6	19.1	6	31.1	M6	0.28
SAFD202		15	81	63.5	8.5	15	7	59	28.6	19.1	6	31.1	M6	0.27
SAFD202-9	9/16		81	63.5	8.5	15	7	59	28.6	19.1	6	31.1	M6	0.27
SAFD202-10	5/8		81	63.5	8.5	15	7	59	28.6	19.1	6	31.1	M6	0.27
SAFD203		17	81	63.5	8.5	15	7	59	28.6	19.1	6	31.1	M6	0.26
SAFD203-11	11/16		81	63.5	8.5	15	7	59	28.6	19.1	6	31.1	M6	0.26
SAFD204		20	90	71	9.5	17	9	67	31	21.5	7	33.5	M8	0.37
SAFD204-12	3/4		90	71	9.5	17	9	67	31	21.5	7	33.5	M8	0.37
SAFD205		25	95	76	9.5	17.5	9	71	31.5	22	7.5	33.5	M8	0.44
SAFD205-14	7/8		95	76	9.5	17.5	9	71	31.5	22	7.5	33.5	M8	0.44
SAFD205-15	15/16		95	76	9.5	17.5	9	71	31.5	22	7.5	33.5	M8	0.44
SAFD205-16	1		95	76	9.5	17.5	9	71	31.5	22	7.5	33.5	M8	0.44
SAFD206		30	113	90	12	20.5	12	84	35.7	23.8	8	39.7	M10	0.7
SAFD206-17	1-1/16		113	90	12	20.5	12	84	35.7	23.8	8	39.7	M10	0.7
SAFD206-18	1-1/8		113	90	12	20.5	12	84	35.7	23.8	8	39.7	M10	0.7
SAFD206-19	1-3/16		113	90	12	20.5	12	84	35.7	23.8	8	39.7	M10	0.7
SAFD206-20	1-1/4		113	90	12	20.5	12	84	35.7	23.8	8	39.7	M10	0.7
SAFD207		35	125	100	12.5	22	12	93	38.9	25.4	8.5	42.9	M10	0.91
SAFD207-20	1-1/4		125	100	12.5	22	12	93	38.9	25.4	8.5	42.9	M10	0.91
SAFD207-21	1-5/16		125	100	12.5	22	12	93	38.9	25.4	8.5	42.9	M10	0.91
SAFD207-22	1-3/8		125	100	12.5	22	12	93	38.9	25.4	8.5	42.9	M10	0.91
SAFD207-23	1-7/16		125	100	12.5	22	12	93	38.9	25.4	8.5	42.9	M10	0.91
SAFD208		40	148	119	14.5	25	13.5	104	43.7	30.2	9	49.2	M12	1.2
SAFD208-24	1-1/2		148	119	14.5	25	13.5	104	43.7	30.2	9	49.2	M12	1.2
SAFD208-25	1-9/16		148	119	14.5	25	13.5	104	43.7	30.2	9	49.2	M12	1.2

产品型号	轴径		尺寸(mm)									螺栓尺寸 (mm)	重量 (kg)
	d		H	J	A₂	A	N	L	B	S	z
	(in)	(mm)	H	J	A₂	A	N	L	B	S	z
SBFD201		12	81	63.5	8.5	15	7	59	22	6	24.5	M6	0.28
SBFD201-8	1/2		81	63.5	8.5	15	7	59	22	6	24.5	M6	0.28
SBFD202		15	81	63.5	8.5	15	7	59	22	6	24.5	M6	0.27
SBFD202-9	9/16		81	63.5	8.5	15	7	59	22	6	24.5	M6	0.27
SBFD202-10	5/8		81	63.5	8.5	15	7	59	22	6	24.5	M6	0.27
SBFD203		17	81	63.5	8.5	15	7	59	22	6	24.5	M6	0.26
SBFD203-11	11/16		81	63.5	8.5	15	7	59	22	6	24.5	M6	0.26
SBFD204		20	90	71	9.5	17	9	67	25	7	27.5	M8	0.37
SBFD204-12	3/4		90	71	9.5	17	9	67	25	7	27.5	M8	0.37
SBFD205		25	95	76	9.5	17.5	9	71	27	7.5	29	M8	0.44
SBFD205-14	7/8		95	76	9.5	17.5	9	71	27	7.5	29	M8	0.44
SBFD205-15	15/16		95	76	9.5	17.5	9	71	27	7.5	29	M8	0.44
SBFD205-16	1		95	76	9.5	17.5	9	71	27	7.5	29	M8	0.44
SBFD206		30	113	90	12	20.5	12	84	30	8	34	M10	0.7
SBFD206-17	1-1/16		113	90	12	20.5	12	84	30	8	34	M10	0.7
SBFD206-18	1-1/8		113	90	12	20.5	12	84	30	8	34	M10	0.7
SBFD206-19	1-3/16		113	90	12	20.5	12	84	30	8	34	M10	0.7
SBFD206-20	1-1/4		113	90	12	20.5	12	84	30	8	34	M10	0.7
SBFD207		35	125	100	12.5	22	12	93	32	8.5	36	M10	0.91
SBFD207-20	1-1/4		125	100	12.5	22	12	93	32	8.5	36	M10	0.91
SBFD207-21	1-5/16		125	100	12.5	22	12	93	32	8.5	36	M10	0.91
SBFD207-22	1-3/8		125	100	12.5	22	12	93	32	8.5	36	M10	0.91
SBFD207-23	1-7/16		125	100	12.5	22	12	93	32	8.5	36	M10	0.91
SBFD208		40	148	119	14.5	25	13.5	104	34	9	39.5	M12	1.2
SBFD208-24	1-1/2		148	119	14.5	25	13.5	104	34	9	39.5	M12	1.2
SBFD208-25	1-9/16		148	119	14.5	25	13.5	104	34	9	39.5	M12	1.2

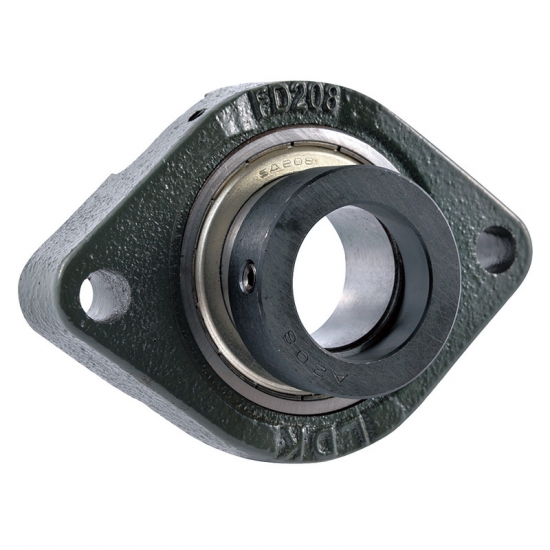

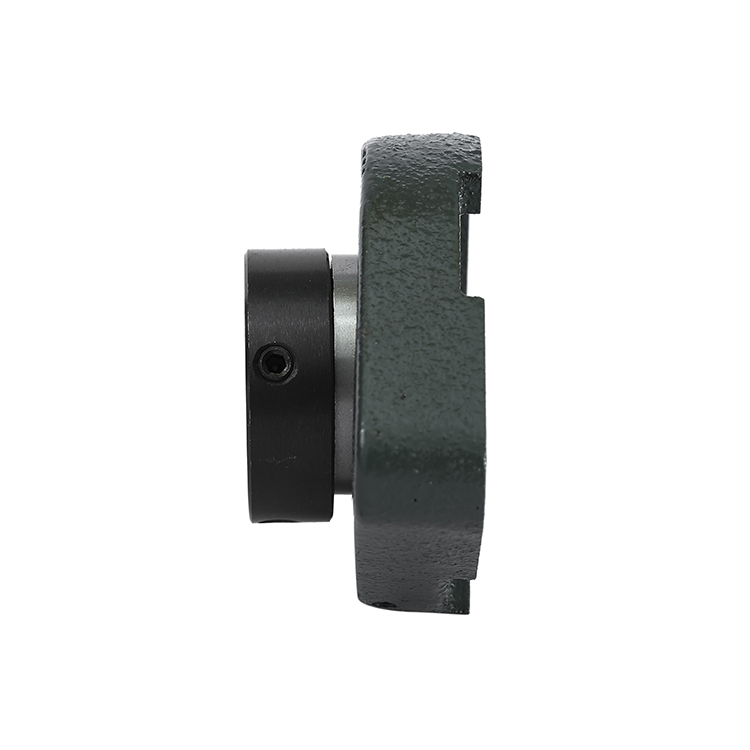

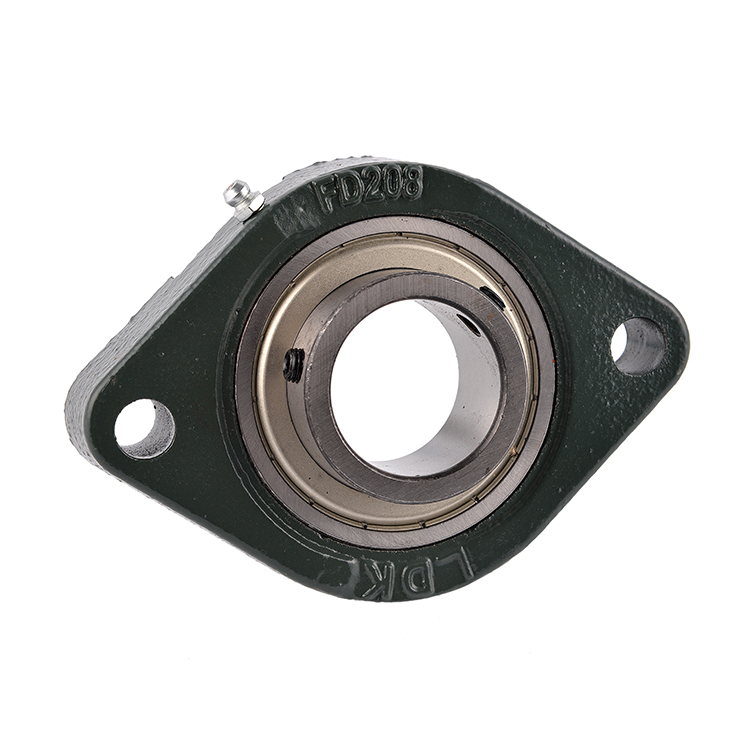

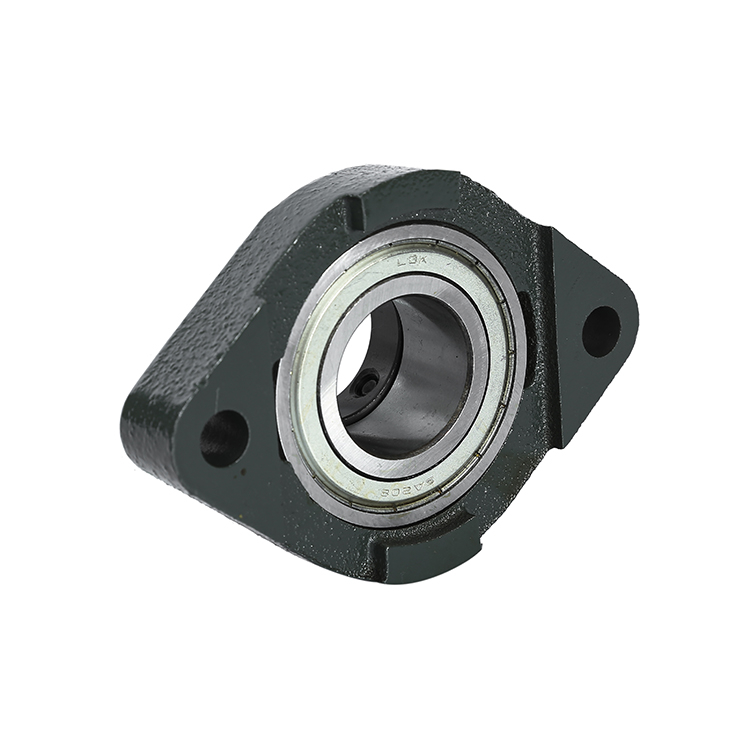

SBFD2 SAFD2 二孔菱形座

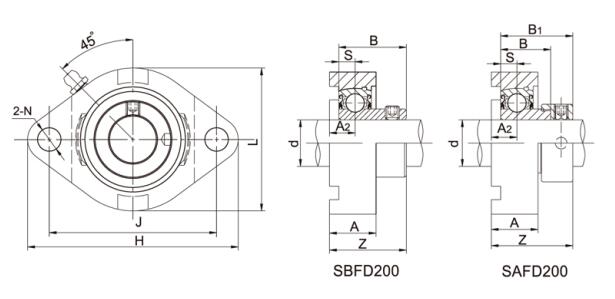

SBFD2 SAFD2 二孔菱形座结构图

SBFD2 SAFD2 二孔菱形座参数
