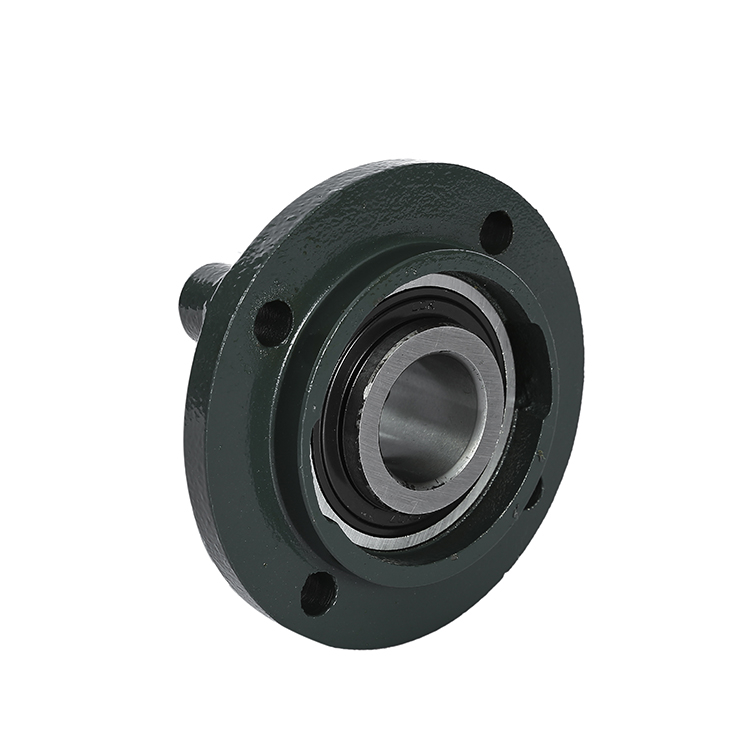

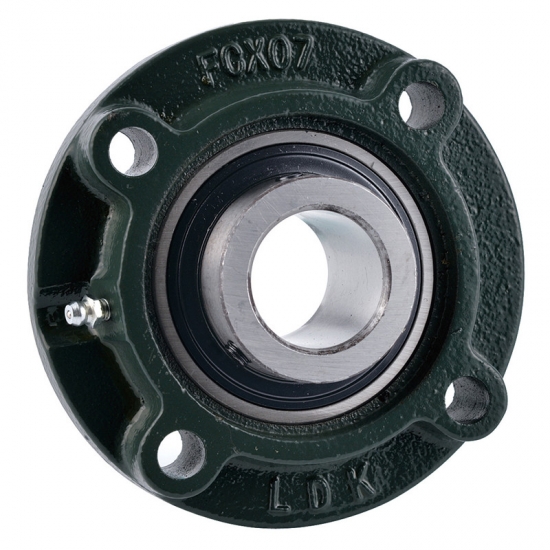

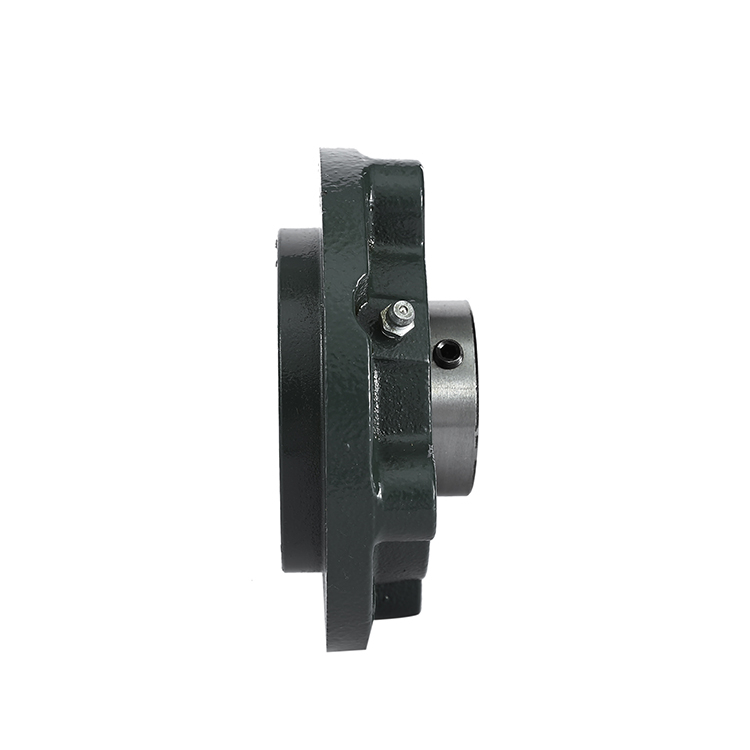

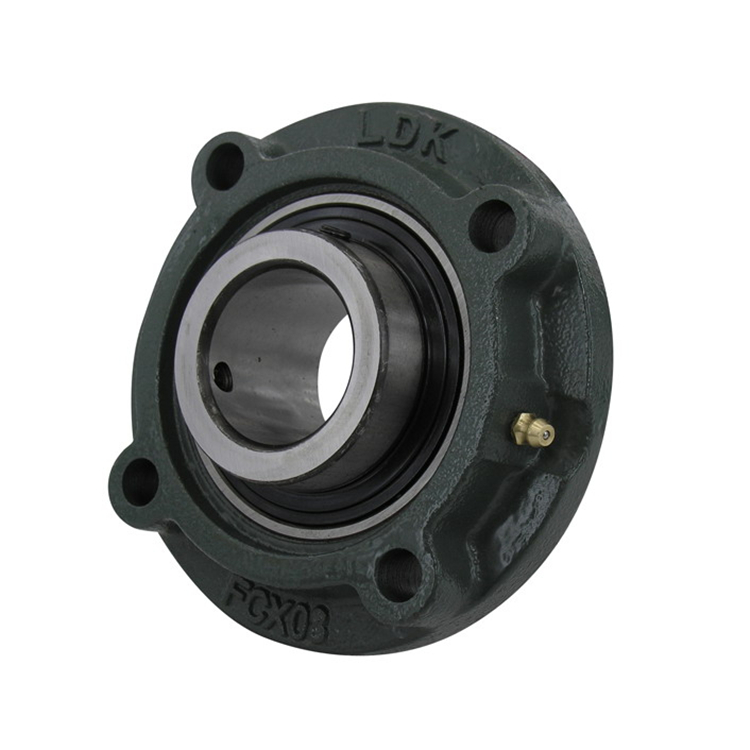

UCFCX 凸台圆形座法兰座

* 轴承座: 法兰圆形座，四个螺栓孔,LDK品牌 (打字可定制)
* 轴承座材质:HT200 铸灰铁(可根据需要定制球墨铸铁材质)
* 油嘴: A3钢镀锌油嘴
* 喷漆: 墨绿色 (可根据需要定制其他喷漆颜色)
* 轴承：Gcr15(AISI52100)轴承钢材质，顶丝锁紧，中型载荷系列
* 轴承可按需添加高温/低温油脂，或者固体自润滑油脂
* 轴承座可在产品的一边配冲压端盖。 (S=通盖/SM=闭盖)

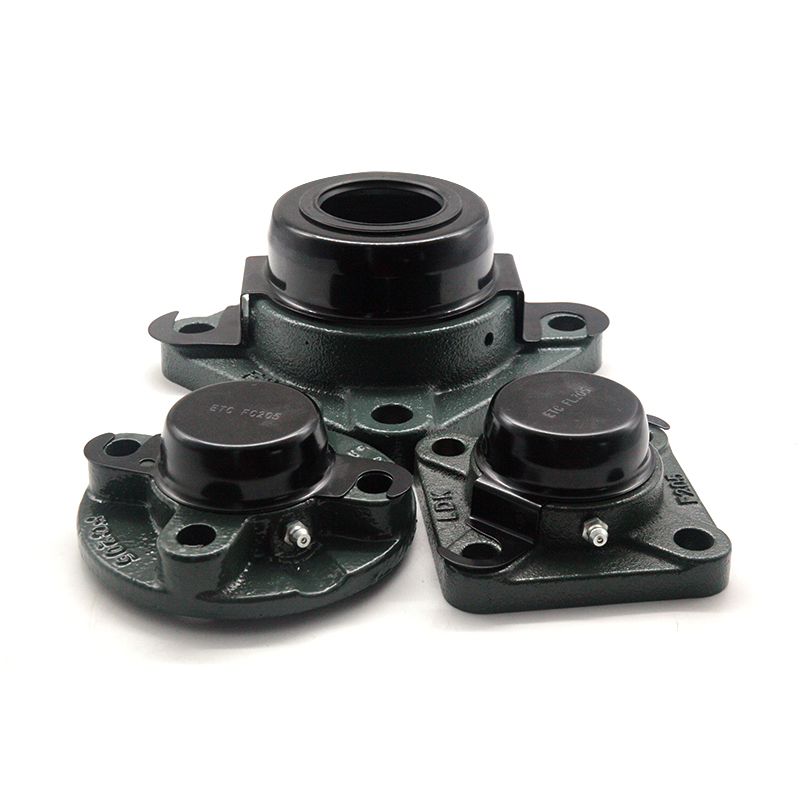

端盖有两种不同安装方式的类型可供选择，详见图片
联系我们 PDF 下载
带座轴承 杆端和向心关节轴承
Products

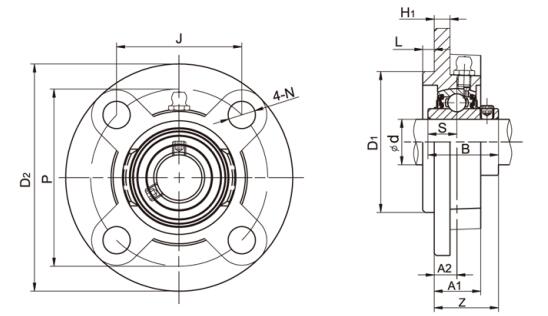

UCFCX 凸台圆形座法兰座结构图

20161112164209_11299

Products

UCFCX 凸台圆形座法兰座参数

产品型号 轴径 尺寸 (mm) 螺栓尺寸 重量 (kg)
d D2 P J A2 N L H1 A1 D1 B S Z (mm) (in)
(in) (mm)
UCFCX05
25 111 92 65 10 9.5 6 9.5 24 76 38.1 15.9 32.2 M85/16 1.2
UCFCX05-13 13/16
111 92 65 10 9.5 6 9.5 24 76 38.1 15.9 32.2 M85/16 1.2
UCFCX05-14 7/8
111 92 65 10 9.5 6 9.5 24 76 38.1 15.9 32.2 M85/16 1.2
UCFCX05-15 15/16
111 92 65 10 9.5 6 9.5 24 76 38.1 15.9 32.2 M85/16 1.2
UCFCX05-161
111 92 65 10 9.5 6 9.5 24 76 38.1 15.9 32.2 M85/16 1.2
UCFCX06
30 127 105 74.2 8 12 9.5 9.5 22.5 85 42.9 17.5 33.4 M10 3/8 1.5
UCFCX06-17 1-1/16
127 105 74.2 8 12 9.5 9.5 22.5 85 42.9 17.5 33.4 M10 3/8 1.5
UCFCX06-18 1-1/8
127 105 74.2 8 12 9.5 9.5 22.5 85 42.9 17.5 33.4 M10 3/8 1.5
UCFCX06-19 1-3/16
127 105 74.2 8 12 9.5 9.5 22.5 85 42.9 17.5 33.4 M10 3/8 1.5
UCFCX06-201-1/4
127 105 74.2 8 12 9.5 9.5 22.5 85 42.9 17.5 33.4 M10 3/8 1.5
UCFCX07
35 133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 M103/8 1.9
UCFCX07-21 1-5/16
133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 M103/8 1.9
UCFCX07-22 1-3/8
133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 M103/8 1.9
UCFCX07-231-7/16
133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 M103/8 1.9
UCFCX08
40 133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 M10 3/8 2.0
UCFCX08-24 1-1/2
133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 M10 3/8 2.0
UCFCX08-251-9/16
133 111 78.5 9 12 11 11 26 92 49.2 19 39.2 M10 3/8 2.0
UCFCX09
45 155 130 91.9 8 14 12 11 25 108 51.6 19 40.6 M12 7/16 2.6
UCFCX09-26 1-5/8
155 130 91.9 8 14 12 11 25 108 51.6 19 40.6 M12 7/16 2.6
UCFCX09-27 1-11/16
155 130 91.9 8 14 12 11 25 108 51.6 19 40.6 M12 7/16 2.6
UCFCX09-28 1-3/4
155 130 91.9 8 14 12 11 25 108 51.6 19 40.6 M12 7/16 2.6
UCFCX09-291-13/16
155 130 91.9 8 14 12 11 25 108 51.6 19 40.6 M12 7/16 2.6
UCFCX10
50 162 136 96.2 7 14 16 11 25 118 55.6 22.2 40.4 M12 7/16 3.2
UCFCX10-30 1-7/8
162 136 96.2 7 14 16 11 25 118 55.6 22.2 40.4 M12 7/16 3.2
UCFCX10-31 1-15/16
162 136 96.2 7 14 16 11 25 118 55.6 22.2 40.4 M12 7/16 3.2
UCFCX10-322
162 136 96.2 7 14 16 11 25 118 55.6 22.2 40.4 M12 7/16 3.2
UCFCX11
55 180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 M14 1/2 4.3
UCFCX11-33 2-1/16
180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 M14 1/2 4.3
UCFCX11-34 2-1/8
180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 M14 1/2 4.3
UCFCX11-35 2-3/16
180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 M14 1/2 4.3
UCFCX11-36 2-1/4
180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 M14 1/2 4.3
UCFCX11-372-5/16
180 152 107.5 4 16 22 13 26 127 65.1 25.4 43.7 M14 1/2 4.3
UCFCX12
60 194 165 116.7 11 16 20 14 33 140 65.1 25.4 50.7 M14 1/2 5.3
UCFCX12-38 2-3/8
194 165 116.7 11 16 20 14 33 140 65.1 25.4 50.7 M14 1/2 5.3
UCFCX12-392-7/16
194 165 116.7 11 16 20 14 33 140 65.1 25.4 50.7 M14 1/2 5.3
UCFCX13
65 194 165 116.7 11 16 20 14 33 140 74.6 30.2 55.4 M14 1/2 5.7
UCFCX13-40 2-1/2
194 165 116.7 11 16 20 14 33 140 74.6 30.2 55.4 M14 1/2 5.7
UCFCX13-412-9/16
194 165 116.7 11 16 20 14 33 140 74.6 30.2 55.4 M14 1/2 5.7
UCFCX14
70 222 190 134.3 14 19 20 14 36 164 77.8 33.3 58.5 M16 5/8 7.3
UCFCX14-42 2-5/8
222 190 134.3 14 19 20 14 36 164 77.8 33.3 58.5 M16 5/8 7.3
UCFCX14-43 2-1/16
222 190 134.3 14 19 20 14 36 164 77.8 33.3 58.5 M16 5/8 7.3
UCFCX14-442-3/4
222 190 134.3 14 19 20 14 36 164 77.8 33.3 58.5 M16 5/8 7.3
UCFCX15
75 222 190 134.3 12 19 22 16 35 164 82.6 33.3 61.3 M16 5/8 8
UCFCX15-45 2-13/16
222 190 134.3 12 19 22 16 35 164 82.6 33.3 61.3 M16 5/8 8
UCFCX15-46 2-7/8
222 190 134.3 12 19 22 16 35 164 82.6 33.3 61.3 M16 5/8 8
UCFCX15-47 2-15/16
222 190 134.3 12 19 22 16 35 164 82.6 33.3 61.3 M16 5/8 8
UCFCX15-483
222 190 134.3 12 19 22 16 35 164 82.6 33.3 61.3 M16 5/8 8
UCFCX16
80 260 219 154.8 10 23 25 19 36 186 85.7 34.1 61.6 M20 5/8 11.3
UCFCX16-49 3-1/16
260 219 154.8 10 23 25 19 36 186 85.7 34.1 61.6 M20 5/8 11.3
UCFCX16-50 3-1/8
260 219 154.8 10 23 25 19 36 186 85.7 34.1 61.6 M20 5/8 11.3
UCFCX16-51 3-3/16
260 219 154.8 10 23 25 19 36 186 85.7 34.1 61.6 M20 5/8 11.3
UCFCX16-523-1/4
260 219 154.8 10 23 25 19 36 186 85.7 34.1 61.6 M20 5/8 11.3
UCFCX17
85 260 219 154.8 10 23 25 19 36 186 96 39.7 66.3 M20 3/4 12.9
UCFCX17-53 3-5/16
260 219 154.8 10 23 25 19 36 186 96 39.7 66.3 M20 3/4 12.9
UCFCX17-553-7/16
260 219 154.8 10 23 25 19 36 186 96 39.7 66.3 M20 3/4 12.9
